Как починить перегоревший или искаженный динамик в iPhone 4S |

Если у вас есть iPhone 4S и у вас проблемы со слухом при прослушивании через наушник или вообще нет звука, у вас может быть взорванный наушник. Если вы не выбрали AppleCare + и ваша годовая гарантия истекла, самостоятельный ремонт не слишком сложен и обойдется вам немного дешевле, чем замена iPhone.

Следуйте за перерывом, и мы проведем вас от начала до конца.

Отказ от ответственности: Как и в случае любого ремонта, iMore не несет ответственности за любой ущерб, который вы можете нанести вашему устройству. Также стоит учесть, что открытие вашего устройства для выполнения любого ремонта или модификации может привести к аннулированию гарантии Apple. Если вам неудобно открывать устройство, не надо. Будьте предельно осторожны и осторожны при выполнении ремонта на любом устройстве.

Если вам удобно ремонтировать собственное устройство, наденьте штаны ниндзя и продолжайте читать!

Что вам понадобится для самостоятельной замены взорванного наушника

iMore рекомендует использовать только качественные и оригинальные запчасти от известного поставщика, такого как iFixYouri. У них есть качественные запчасти, инструменты и многое другое для всех ваших потребностей ремонта.

  • Запасной динамик
  • 5-точечная отвертка
  • Стандартная отвертка Phillips № 000
  • Spudger инструмент
  • Лезвие бритвы
  • Инструмент для открывания iSesamo (необязательно, но отлично подходит для прокладки кабелей и нанесения клея под клей)

Видео прохождение

Выключите ваш iPhone 4S

iPhone 4S скользит, чтобы выключить

Перед выполнением какого-либо ремонта вы всегда должны выключить устройство, прежде чем открывать его.

Снимите заднюю панель

  1. Используя ваш защитная отвертка, Удалите 2 винта с каждой стороны порта разъема док-станции.
  2. Винты для док-станции iPhone 4S

  3. Отложите их в сторону. Они оба одинакового размера и длины, поэтому не имеет значения, если вы их перепутаете. Они взаимозаменяемы.
  4. Аккуратно сдвиньте заднюю пластину, приложив немного пальцев внизу пальцами и скользя вверх.
  5. iPhone 4S снять заднюю панель

  6. Теперь снимите заднюю панель и отложите ее в сторону.
  7. удаление iPhone 4S назад

Снимите аккумулятор и заземляющий зажим

  1. Используя ваш # 00 крестовая отвертка, выкрутите два винта, удерживающие аккумулятор на месте.
  2. нижний винт батареи iPhone 4S

  3. Эти винты имеют разную длину, поэтому убедитесь, что вы помните, какой из них идет куда. Тот, который немного больше, это нижний винт.
  4. Под зажимом для аккумулятора находится маленький заземляющий зажим, на котором расположен первый винт. Используйте свой инструмент spudger или пальцем, чтобы удалить его, прежде чем приподнять клип. Много раз он может летать, если вы сначала не удалите его, а затем вам будет трудно его найти, поэтому лучше сначала удалить его.
  5. удаление заземляющего зажима iPhone 4Sзажим для заземления iPhone 4S

  6. Теперь используйте ваш инструмент spudger и в нижней части зажима для батареи осторожно приподнимите его, чтобы он выдвинулся вверх.
  7. зажим для аккумулятора iPhone 4S

  8. Переместитесь к краю iPhone, где расположены кнопки регулировки громкости, и используйте ваш инструмент spudger аккуратно приподнять аккумулятор. Он приклеен большим количеством клея, поэтому соблюдайте осторожность при подъеме вверх, чтобы не согнуть аккумулятор. Вот почему я не использую пластиковую вкладку, которая предоставляется. Это обычно разрывает или сгибает батарею. Если одна из частей устойчива, переместите инструмент для подглядывания немного ниже и осторожно начните поднимать его в разных местах, стараясь не приближаться слишком близко к кабелям кнопки регулировки громкости вверх.
  9. удаление батареи iPhone 4S

  10. После того как вы вытащили аккумулятор из iPhone 4S, мы можем приступить к установке нового аккумулятора.

Снимите верхние щиты логической платы

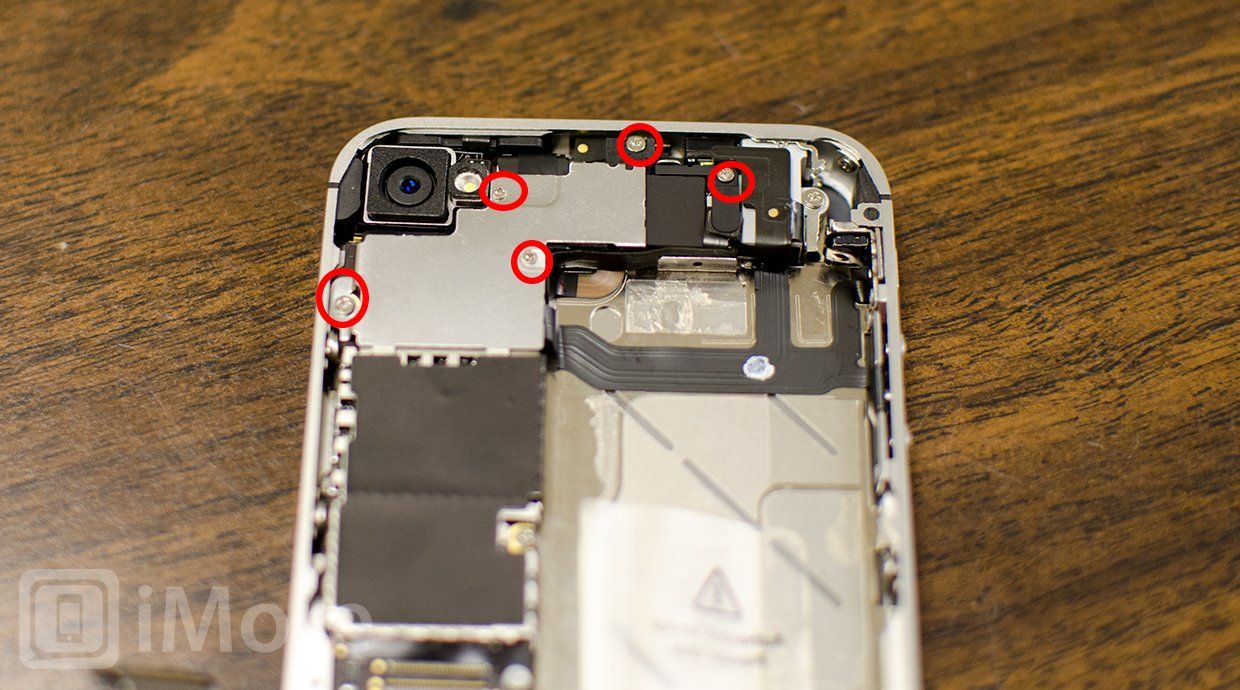

  1. Используя ваш # 00 крестовая отвертка, удалить четыре винта которые держат верхний серебряный щит на месте и один винт, который удерживает маленький черный щит на месте.
  2. удаление экрана платы логики iphone 4s

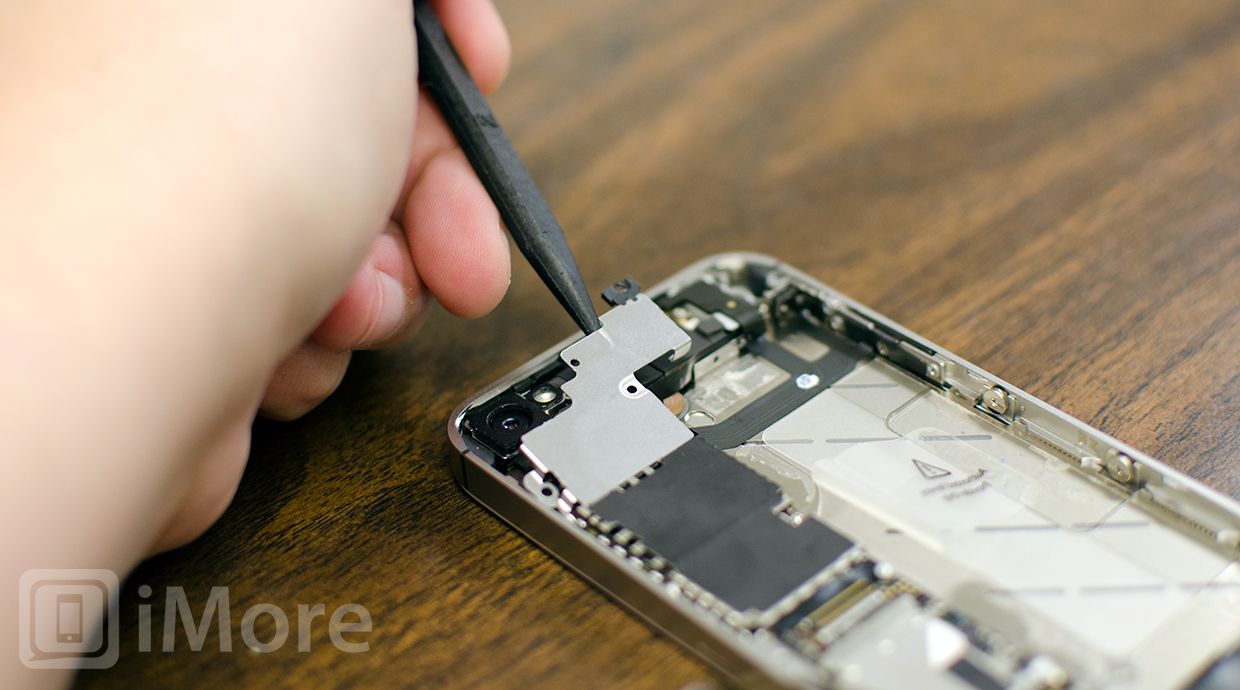

  3. Теперь используйте ваш spudger или pry tool аккуратно поднять серебряный щит из iPhone.
  4. Используйте свой spudger или pry tool поднять черный щит из iPhone.
  5. Отложите оба экрана в сторону и убедитесь, что ваши винты организованы для последующей сборки.

Отсоедините кабели верхней логической платы снять заднюю камеру

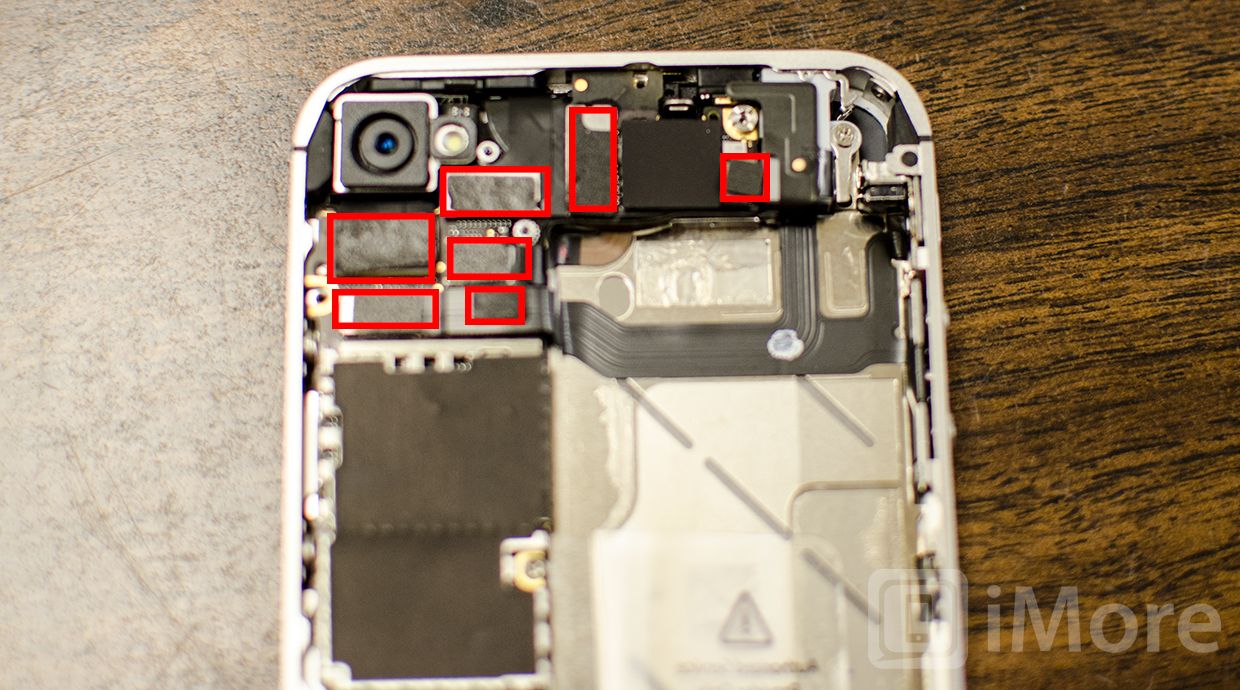

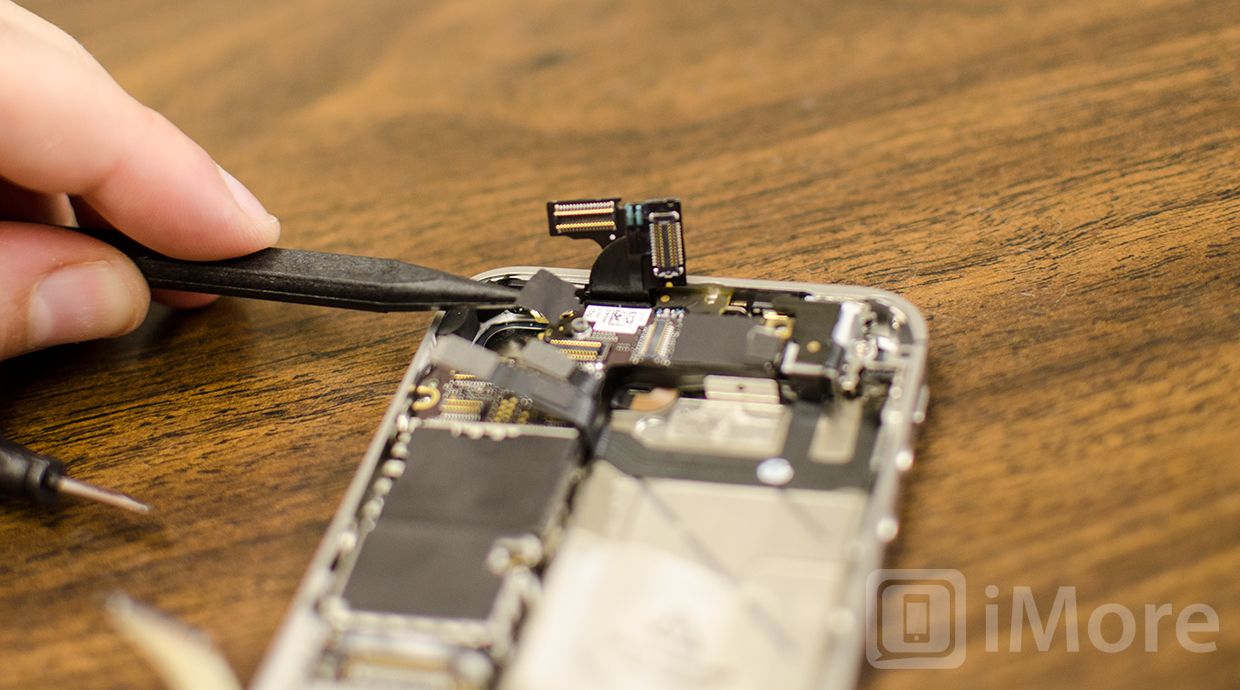

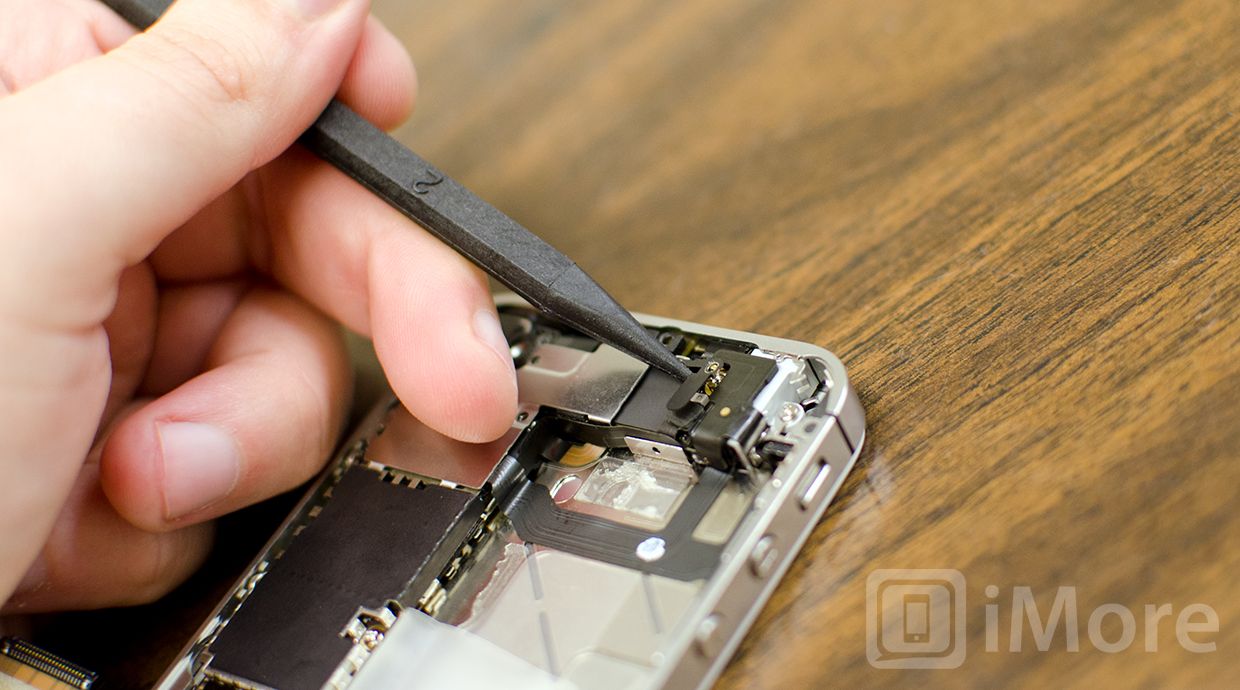

Используя ваш spudger или pry tool осторожно отсоедините все кабели в верхней части платы логики. Есть семь кабелей общее количество. Один из кабелей лежит под самый нижний кабель, поэтому вам нужно будет отсоединить кабель над ним, прежде чем сложить его и выявить более короткий кабель снизу.

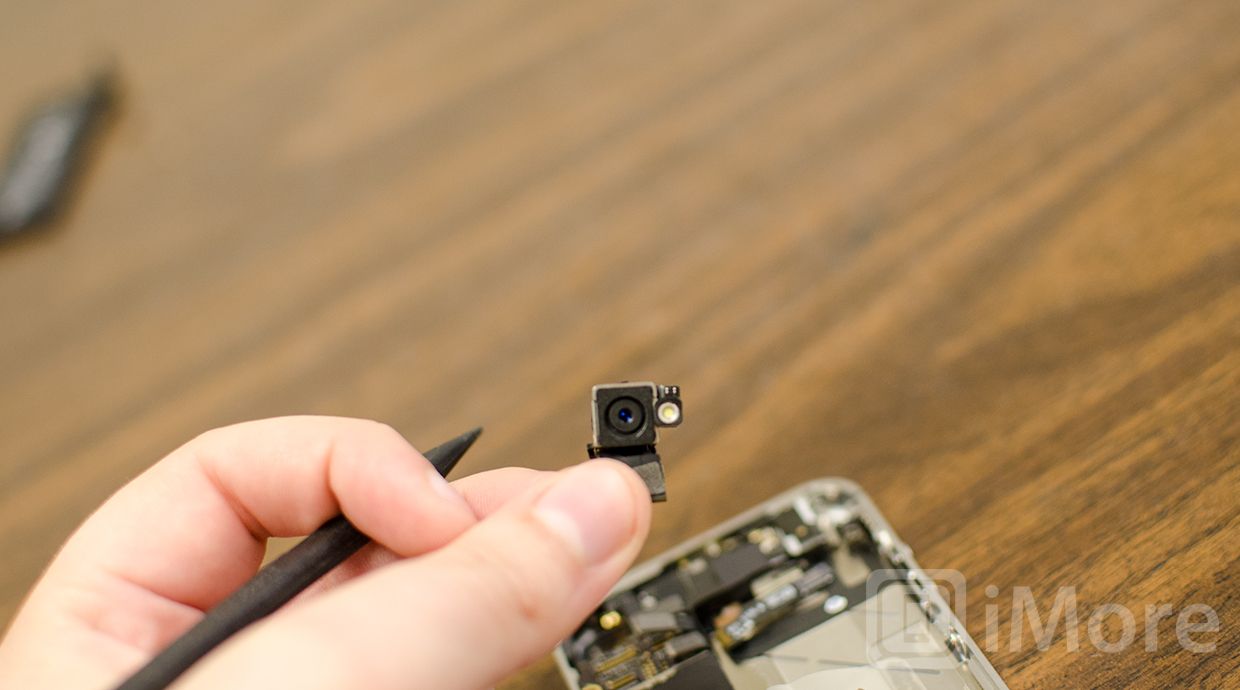

После того, как вы отсоедините семь кабелей, вы сможете поднять камеру, расположенную сзади, прямо из iPhone. Он был подключен только одним кабелем.

Отсоединить разъем док-станции

  1. Используя ваш # 00 крестовая отвертка Снимите экран, который закрывает кабель разъема док-станции в направлении средней левой части iPhone. Помните, какой винт пришел откуда, как они находятся различных размеров. Аккуратно вытащите экран из iPhone и отложите его в сторону.
  2. Снимите разъем док-станции для экрана iPhone 4 CDMA

  3. Примете ваше инструмент spudger и аккуратно приподнимите кабель разъема док-станции и отогните его, как показано ниже. Выполняйте этот шаг с осторожностью, так как на нижней стороне кабеля есть клей. Будьте осторожны, чтобы не порвать кабель, потянув его на себя быстро.
  4. Снимите док-разъем кабеля iPhone 4 CDMA

  5. Оставьте кабель в этом положении и переходите к следующему разделу.

Поднимите сотовую антенну

  1. Используя ваш инструмент spudgerосторожно приподнимите круглое соединение для сотовой антенны. Он должен легко подойти, поэтому осторожно приподнимите.
  2. Отсоединить антенный кабель iPhone 4 CDMA

  3. Вы заметите, что это обернуто вокруг металлического зажима. Аккуратно разверните его, чтобы он торчал вверх, и оставьте его в этом положении.

Выньте SIM-карту и лоток

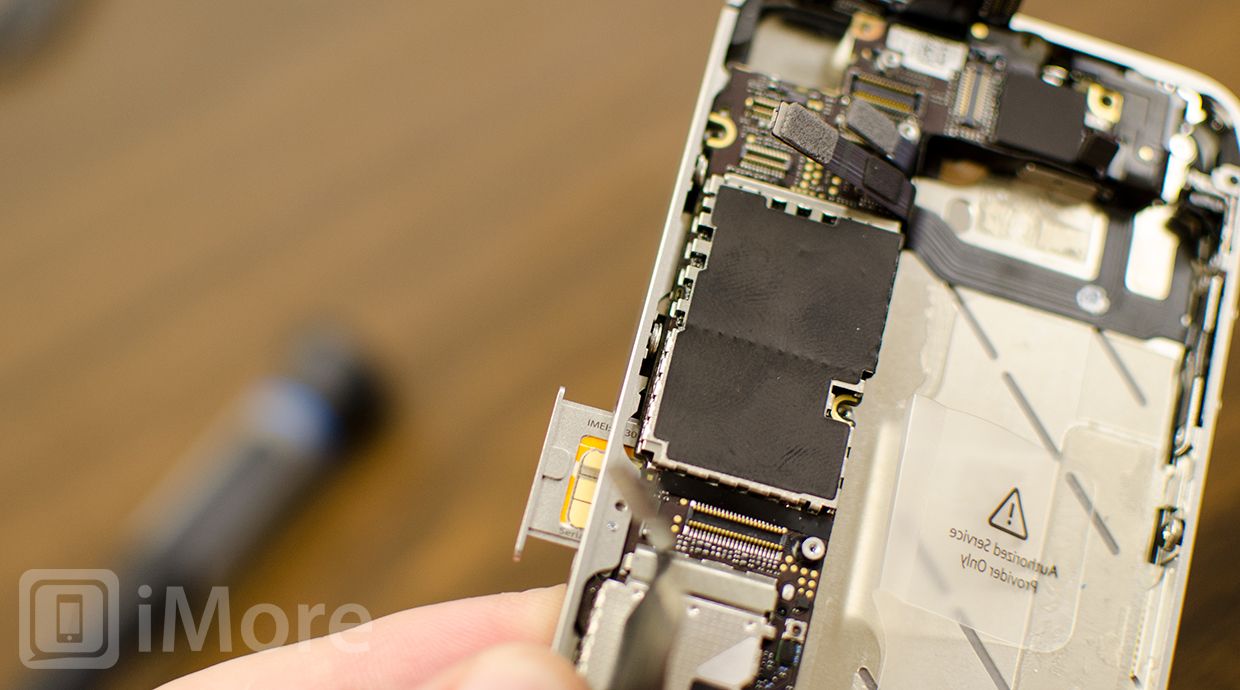

С помощью Инструмент для удаления SIM или гнутая скрепка, извлеките лоток для SIM-карты и установите его, а SIM-карту в сторону.

Снимите плату логики

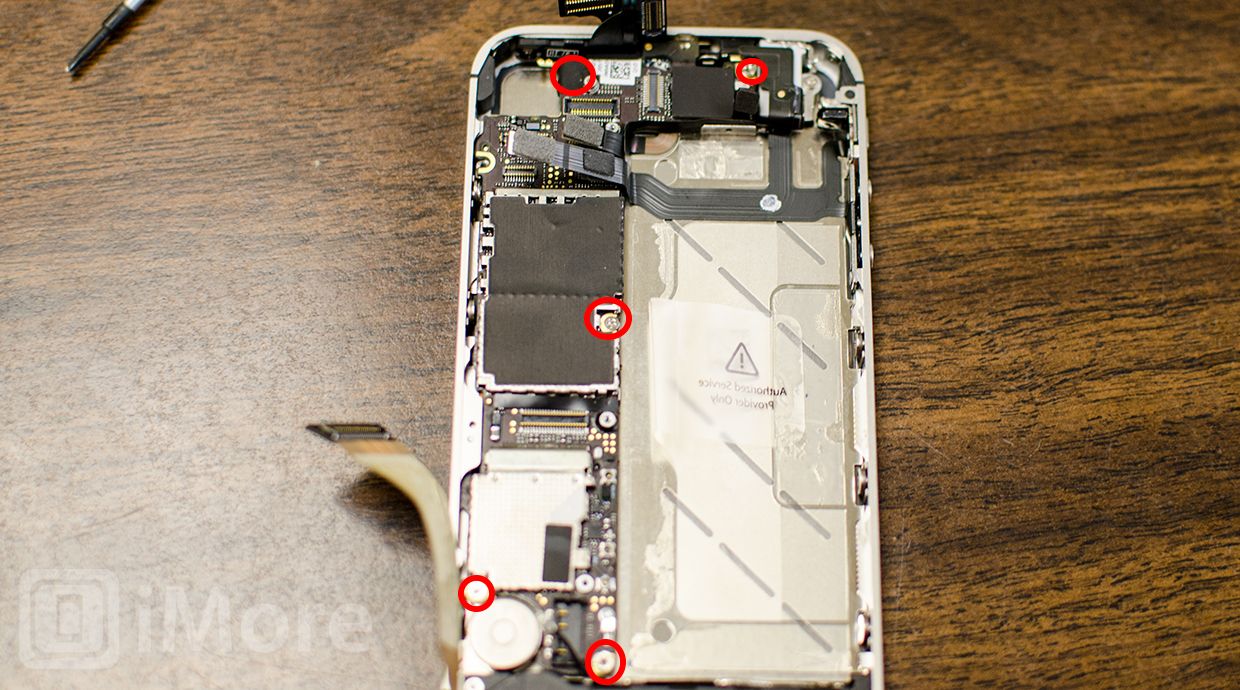

  1. Удалить три # 00 Винты с крестообразным шлицем в верхней, средней и нижней левой части платы логики с вашим # 00 крестовая отвертка. Верхний винт имеет кусок ленты над ним, который вам нужно отогнуть. После удаления вы также заметите золотой зажим заземления под ним. Убедитесь, что вы не потеряете его, так как он понадобится вам для повторной сборки.
  2. Есть еще два винта, удерживающие плату логики на месте, и вам нужно будет удалить их с вашим плоская отвертка. Они расположены на в правом верхнем углу а также низ логической платы.
  3. Теперь вы сможете поднять плату логики из iPhone. Используйте область, в которой находилась камера, обращенная назад, и нижнюю часть платы логики, чтобы поднять ее прямо.

Удалить плохой наушник в сборе

  1. Осторожно используйте инструмент для снятия, чтобы вытащить гарнитуру из средней части корпуса. Он удерживается с помощью пены типа клея.
  2. Удалить CDMA iPhone 4 динамик динамика

  3. После того, как вы сняли наушник в сборе, мы можем приступить к установке замены.
  4. iPhone 4 гарнитура в сборе крупным планом

Установите новый наушник в сборе

GSM iPhone 4 наушник пены и клея

  1. Новый комплект наушников должен поставляться с уже установленным клеем и пеной. Просто очистите подложку от клея.
  2. Аккуратно вставьте гарнитуру в iPhone, убедившись, что вы правильно ее расположите, чтобы зубцы были направлены в правильном направлении.
  3. Аккуратно надавите на наушник, чтобы убедиться, что клей закреплен на нижней стороне.

Соберите свой iPhone 4S

Чтобы собрать свой iPhone 4S, вы можете либо следовать всем этим указаниям в точном обратном порядке, либо просмотреть наше видео-руководство по повторной сборке, в котором вы узнаете, как собрать его с экрана, снова включить и протестировать. Для замены наушника вам нужно будет посмотреть видео примерно с 5:30 до конца.

И … готово!

Закончив сборку iPhone 4S, вы можете нажать кнопку питания, чтобы включить его. Если все прошло хорошо, ваш iPhone должен загрузиться и показать логотип Apple. Разблокируйте свой iPhone и сделайте пробный звонок, чтобы убедиться, что теперь гарнитура работает правильно.
