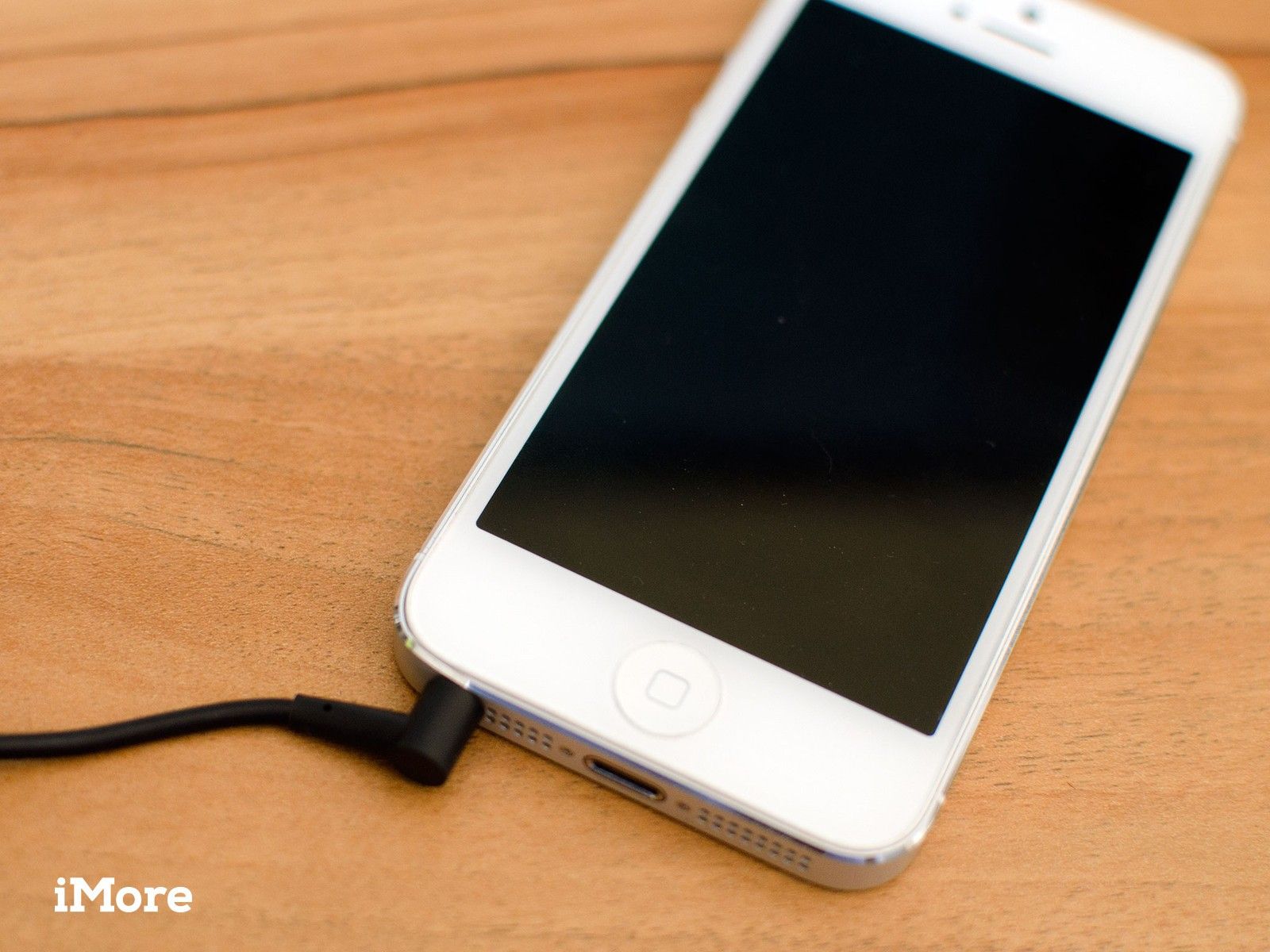

Как починить сломанный разъем для наушников в iPhone 5 |

Есть ли у iPhone 5 сломанный или застрявший разъем для наушников? Если у вас есть гарантийный срок, просто зайдите в местный Apple Store, чтобы заменить ваше устройство на новое. Однако, если ваша гарантия истекла, а вы еще не готовы к новому iPhone, мы можем помочь вам самостоятельно отремонтировать разъем для наушников за небольшую часть стоимости. Если вы слышите потрескивающий звук, когда подключены наушники или нет звука, или если что-то застряло в разъеме для наушников, это руководство для вас. Следуйте инструкциям, и мы не только шаг за шагом проведем вас через ремонт, но и свяжем вас со всеми необходимыми деталями и инструментами!

Примечание: Сборка разъема для наушников на iPhone 5 фактически является частью сборки док-станции. Таким образом, чтобы заменить разъем для наушников, вы будете заменять действующую док-станцию ​​Lightning в целом. Это означает, что если вы испытываете какие-либо другие проблемы, такие как привередливая зарядка, эти проблемы также будут решены.

Необходимые детали и инструменты

Вам понадобятся некоторые инструменты и запчасти для ремонта вашего iPhone 5. iMore рекомендует использовать только качественные и оригинальные запчасти от известного поставщика, такого как iFixYouri. У них есть качественные запчасти, инструменты и многое другое для всех ваших потребностей ремонта.

• Сменный док-разъем
• Бутылка с соской
• 5-точечная отвертка
• Стандартная отвертка Phillips № 000
• Spudger инструмент
• Лезвие бритвы
• iSesamo Открытие инструмента

Выключите ваш iPhone 5

Перед началом любого ремонта всегда полностью выключайте ваш iPhone, используя Слайд для выключения вариант. Достаточно просто, верно?

Снять передний экран в сборе

• Для начала используйте свой защитная отвертка удалить два винта в нижней части вашего iPhone 5, которые сидят по обе стороны от док-станции.

• Теперь разместите свой бутылка с соской выше Домашняя кнопка и осторожно приподнимите снизу. Будьте осторожны, чтобы не потянуть весь экран, так как верх экрана все еще прикреплен несколькими кабелями. Вы только хотите выпустить нижняя часть.

• Когда экран освободится, поверните дисплей в сборе, чтобы вы могли щит это удерживает кабели на месте.

• Используя ваш ## 000 отвертка удалить три винта удерживая экран дисплея вниз. Отложите щит в сторону и помните, чтобы не перепутать винты.

• Теперь используйте ваш инструмент spudger вырвать три кабеля которые прикрепляют дисплей к плате. После этого дисплей должен быть свободен от устройства. Как примечание стороны, вы можете видеть только два из кабелей (как отмечено на фотографии ниже), поскольку третий снизу. В большинстве случаев третий просто всплывает сам по себе, когда вы удаляете первые два. Возможно, вам придется освободить его, но, скорее всего, он придет сам по себе. Вторая фотография ниже показывает его расположение на доске для справки.

• Отложите устройство в сторону, как только дисплей освободится.

Альтернативный метод: Если у вас возникли проблемы с вытягиванием экрана с помощью присоски, вы можете вставить лезвие бритвы на внешнюю кромку винтового фиксатора и слегка приподнять вверх. Этот метод дает вам достаточно свободного места, чтобы вставить инструмент spudger внизу и отпустить экран. Я рекомендую этот метод, если ваши руки не так устойчивы или вы боитесь, что вы можете слишком сильно потянуть и повредить кабель.

Вытащить аккумулятор

Я предвосхищу этот раздел, сказав, что пластиковые язычки батарей, которые нужно вытащить, чтобы освободить их, бесполезны. Они ломаются и / или сгибают батарею. Вы можете попробовать этот метод, но я предлагаю следовать моим инструкциям ниже.

• Начните с удаления два винта показано на фото ниже. Этот экран покрывает сам разъем аккумулятора. Используйте свой # 000 отвертка за это.

• Теперь используйте ваш инструмент spudger чтобы аккуратно вытащить разъем с платы, как показано на рисунке.

• Теперь мы готовы извлечь батарею, что является самой трудной частью и должно быть сделано с особой осторожностью, чтобы предотвратить ее прокол или повреждение логической платы. Я использую iSesamo инструмент для открытия для снятия батареи, потому что она податлива и это означает, что она более деликатная. Вы можете использовать плоский конец инструмента spudger если хочешь, но я нашел их довольно легко разорвать.
• Чтобы извлечь аккумулятор, начните с верхний левый угол и вставьте открывающий инструмент между корпусом и аккумулятором. Осторожно начните подниматься вверх. Вы должны услышать, как клей начинает трескаться. Теперь медленно перемещайте инструмент вокруг левая сторона батареи и аккуратно поднимите немного вверх за раз. Каждый раз вы должны услышать больше трещин клея. Просто равномерно надавливайте и каждый раз перемещайте инструмент для подглядывания.

• К тому времени, когда вы дойдете до дна, клей должен быть почти свободен или достаточно свободен, чтобы вы могли схватить батарею, аккуратно сломать остальную часть и вынуть ее.


При выполнении описанных выше шагов важно, чтобы вы не прокололи и не согнули аккумулятор. Просто не торопитесь, и вы получите там. Не торопитесь и не форсируйте это.

Снимите разъем разъема док-станции Lightning

• Удалить экран разъема док-станции удалив 1 винт держа его на месте. Используйте свой # 000 крестовая отвертка для этого.

• Затем приподнимите кабель, используя инструмент spudger. Вы также можете вырвать круглый соединительный кабель который находится чуть ниже на плате логики и изображен ниже.

• Начните удалять саму док-станцию, используя # 000 крестовая отвертка удалить семь винтов показано ниже, что удерживает сборку дока на месте. Будьте очень осторожны, чтобы знать, откуда взялись эти винты. Не путайте их, так как они разных форм и размеров.

• Переверните ваш iPhone 5 на столе, чтобы вы могли аккуратно заклинить плоский конец вашего инструмента spudger между разъем для наушников и задний корпус. Очень осторожно приподнимите, пока он не начнет ослабевать.

• Теперь сделай то же самое под молниеносным доком но обратите внимание на кабели, идущие под ним, чтобы вы не порвали их.

• Продолжайте работать вокруг дна, пока не дойдете до части под сборкой громкоговорителя. Здесь подглядывать вместо этого между кабелем и громкоговорителем. Будьте осторожны, чтобы не согнуть плату логики в любом случае.

• Теперь вы должны иметь возможность скользить громкий динамик в сборе из-под логической платы. Осторожно установите его влево, так как он все еще прикреплен. Не пытайтесь оторвать его.

• Теперь сосредоточиться на удалении остальной части Молния док-кабель от задней части заднего корпуса, снова помня о позиции платы логики.
• сборка дока теперь должен быть свободен от задней части корпуса. Просто позаботьтесь о том, чтобы не порвать какие-либо кабели или провода, которые могут все еще висеть на кусочках клея и клея. Обязательно разбей их первым.

Отделите громкоговоритель в сборе от дока

• громкоговоритель в сборе прикреплен к сборка дока по одному кабелю. Единственное, что его соединяет — это немного клея. Используйте свой инструмент spudger отделить динамик от док-станции в точке, показанной на фото ниже.

• Теперь поместите громкоговоритель в сборе на новый разъем док-станции. Обращайте внимание на ориентацию точки контакта, чтобы знать, что вы надеваете ее правильно.

Заменить док разъем для наушников в сборе

• Прежде чем приступить к замене дока в сборе, обратите внимание на четыре серебряных кольца которые сидят вокруг винтовой резьбы в заднем кожухе. Они могли перемещаться или перемещаться во время разборки. Если они были перетасованы, аккуратно поместите их обратно вокруг четырех винтовых резьб, прежде чем продолжить.

• Далее обязательно перенесите все резиновые прокладки, которые могут не попасть на ваш новый док-узел. Например, на микрофоне есть прокладка, которую нужно снять со старого разъема док-станции и установить на новый.
• Лучшее место для начала замены разъема док-станции — Сама молния. Поскольку он находится в центре, это хороший способ убедиться, что все выстроено идеально. Иди и используй свой # 000 крестовая отвертка заменить три винта которые удерживают док Молнии на месте. Не заменяйте нижний правый винт только пока вам нужно закрепить кронштейн на док-станции под ним, как только вы положите остальную часть дока.

• Теперь идите вперед и закрепите левую сторону стыковочного узла и правую. Опять же, будьте очень внимательны к плате логики и будьте осторожны, чтобы не порезать и не сломать ее, сдвинув кабель и громкий динамик под ним.
• Как только вы все выровняете, продолжайте и замените все остальные винты, которые вы первоначально удалили. Если один из них не хочет входить, не заставляйте его. Вместо этого убедитесь, что все выстроено правильно, и пересмотрите свое позиционирование, прежде чем двигаться дальше. Идите вперед и подключите кабель Lightning, чтобы убедиться в правильности расположения док-станции. Если кабель не хочет подключаться, вам нужно изменить положение и повторить попытку.

• Теперь переподключите круглый разъем в нижней части платы логики.

• Наконец, переподключите соединительный кабель для док-станции и заменить щит с твоим # 000 крестовая отвертка.


Это хорошее время для подключите наушники убедитесь, что док-станция и разъем для наушников выстроены правильно. Осознать это сейчас гораздо проще, чем осознать, когда у вас уже собран iPhone 5. Не надавливайте на наушники. Если они не входят, заново совместите док-станцию ​​и гнездо для наушников.

Переустановите аккумулятор

• Аккуратно положите аккумулятор обратно на место. Сильно нажмите, чтобы адгезив снова захватил заднюю часть корпуса.

• Переподключите разъем батареи аккуратно выровняв его и плотно прижав его пальцем.
• Переместите экран батареи и использовать свой # 000 отвертка заменить два винта.

Подключите дисплей в сборе

• Повторно прикрепите три кабеля для отображения обратно на плату вашего iPhone 5.

• Тщательно переместите экран дисплея по кабелям, как только вы уверены, что они в безопасности.
• Заменить три винта Вы удалили ранее, используя ваш ## 000 отвертка. Иногда верхний правый винт не намагничен и может оказаться немного сложным, чтобы вернуться обратно. Обычно я провожу его пальцем, а затем использую отвертку. Делает для облегчения работы.

• Теперь установите дисплей обратно на место. Обязательно выровняйте пазы в верхней части экрана внутри рамки. Если вы столкнулись с сопротивлением, не нажимайте на дисплей вниз. Убедитесь, что все выровнено правильно и что зажимы в верхней части выровнены правильно. Затем попробуйте снова слегка нажать вниз.
• Заменить два винта которые сидят по обе стороны от Молниеносный док используя ваш защитная отвертка.


Проверьте новый док разъем для наушников в сборе

После того, как вы полностью соберете свой iPhone 5, можно снова включить его. Вам нужно проверить следующие функции, чтобы убедиться, что запасные части работают так, как они должны:

• Подключите наушники и играйте аудио, убедитесь, что он звучит хорошо и играет как надо
• Воспроизведите аудио через громкоговоритель, чтобы убедиться, что ваш iPhone передает сигнал от наушников к громкоговорителю, как это должно быть
• Зарядите свой iPhone и убедитесь, что он не нагревается, если это произойдет, немедленно удалите запасную часть и выньте ее
• Убедитесь, что iTunes распознает ваш iPhone 5 при подключении
• Позвоните и убедитесь, что все слышат вас через наушники, громкую связь и, как вы обычно говорите, через iPhone

Если все в порядке, вы можете идти снова!
