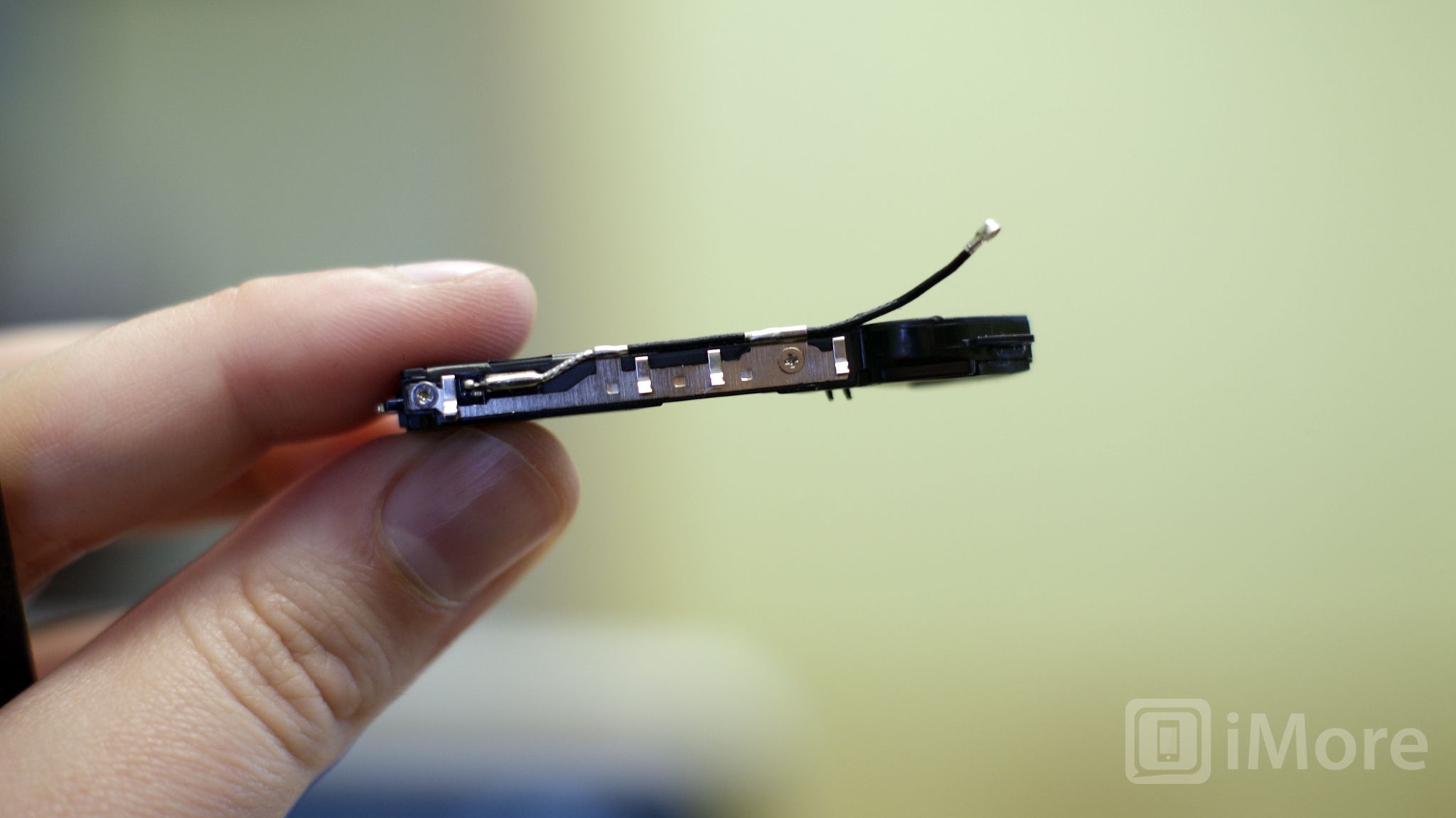

Как заменить сотовую антенну в iPhone 4S

Если у вас есть iPhone 4S и у вас возникли проблемы с приемом, виновником может быть сотовая антенна. Если у вас больше нет AppleCare или страховки, чтобы покрыть ее, ремонт DIY не так уж сложно выполнить, если у вас есть немного технических знаний. Симптомы плохой сотовой антенны могут варьироваться от отсутствия обслуживания к обслуживанию постоянно включается и выключается.

Если вы испытываете какие-либо из этих симптомов, продолжайте, и мы расскажем вам, как заменить их самостоятельно.

Отказ от ответственности: Как и в случае любого ремонта, iMore не несет ответственности за любой ущерб, который вы можете нанести вашему устройству. Также стоит учесть, что открытие вашего устройства для выполнения любого ремонта или модификации может привести к аннулированию гарантии Apple. Если вам неудобно открывать устройство, не надо. Будьте предельно осторожны и осторожны при выполнении ремонта на любом устройстве.

Прежде чем продолжить

Если вы испытываете проблемы со звуком, скорее всего, виновником является не антенна, а скорее наушник. Это может включать искаженный звук, неприятные звуки или отсутствие возможности слышать вообще. Если это так, попробуйте заменить динамик динамика.

Что вам нужно, чтобы заменить сотовую антенну iPhone 4S своими руками

iMore рекомендует использовать только качественные и оригинальные запчасти от известного поставщика, такого как iFixYouri. У них есть качественные запчасти, инструменты и многое другое для всех ваших потребностей ремонта.

  • Замена сотовой антенны
  • # 00 крестовая отвертка
  • Защитная отвертка
  • Spudger инструмент

Выключите ваш iPhone 4S

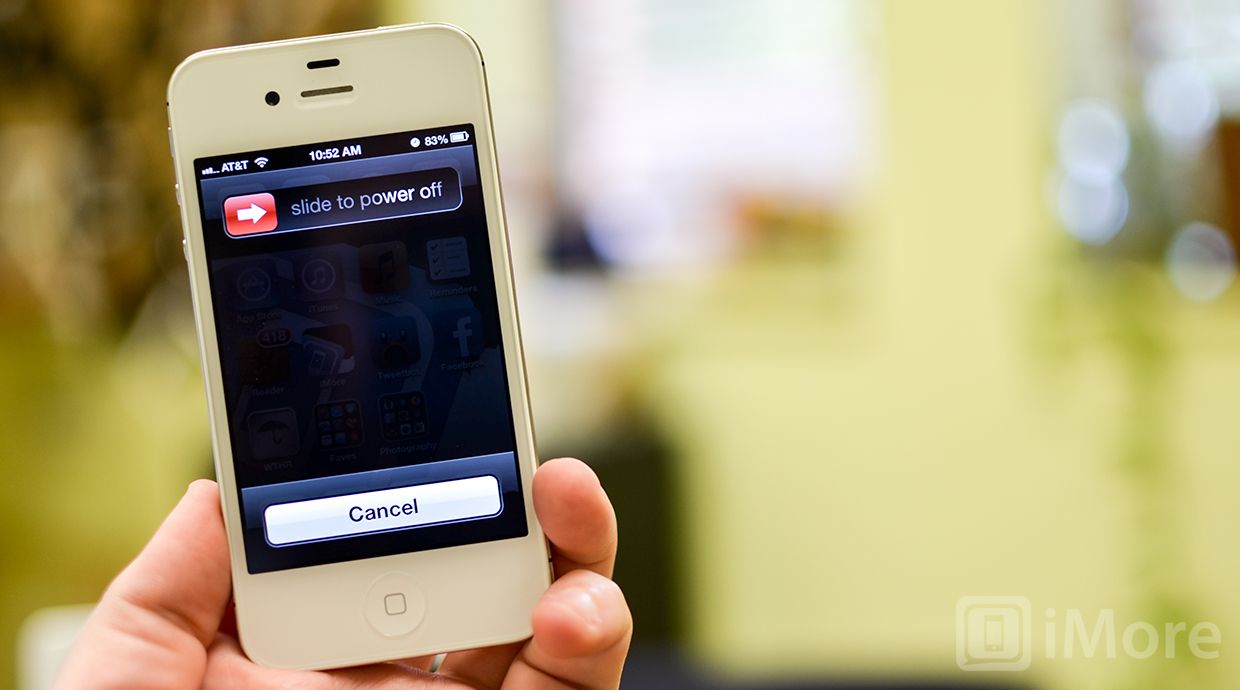

iPhone 4S скользит, чтобы выключить

Перед выполнением какого-либо ремонта вы всегда должны выключить устройство, прежде чем открывать его.

Снимите заднюю панель

  1. Используя ваш защитная отвертка, Удалите 2 винта с каждой стороны порта разъема док-станции.
  2. Винты для док-станции iPhone 4S

  3. Отложите их в сторону. Они оба одинакового размера и длины, поэтому не имеет значения, если вы их перепутаете. Они взаимозаменяемы.
  4. Аккуратно сдвиньте заднюю пластину, приложив немного пальцев внизу пальцами и скользя вверх.

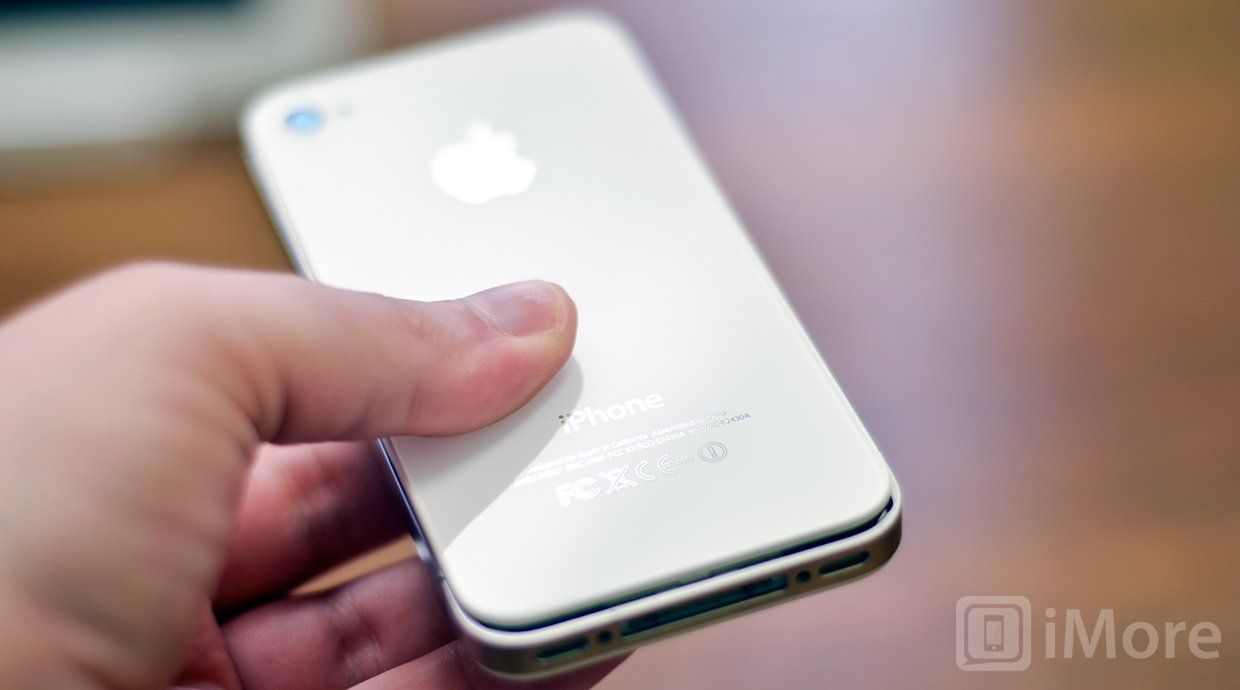

  5. iPhone 4S снять заднюю панель

  6. Теперь снимите заднюю панель и отложите ее в сторону.

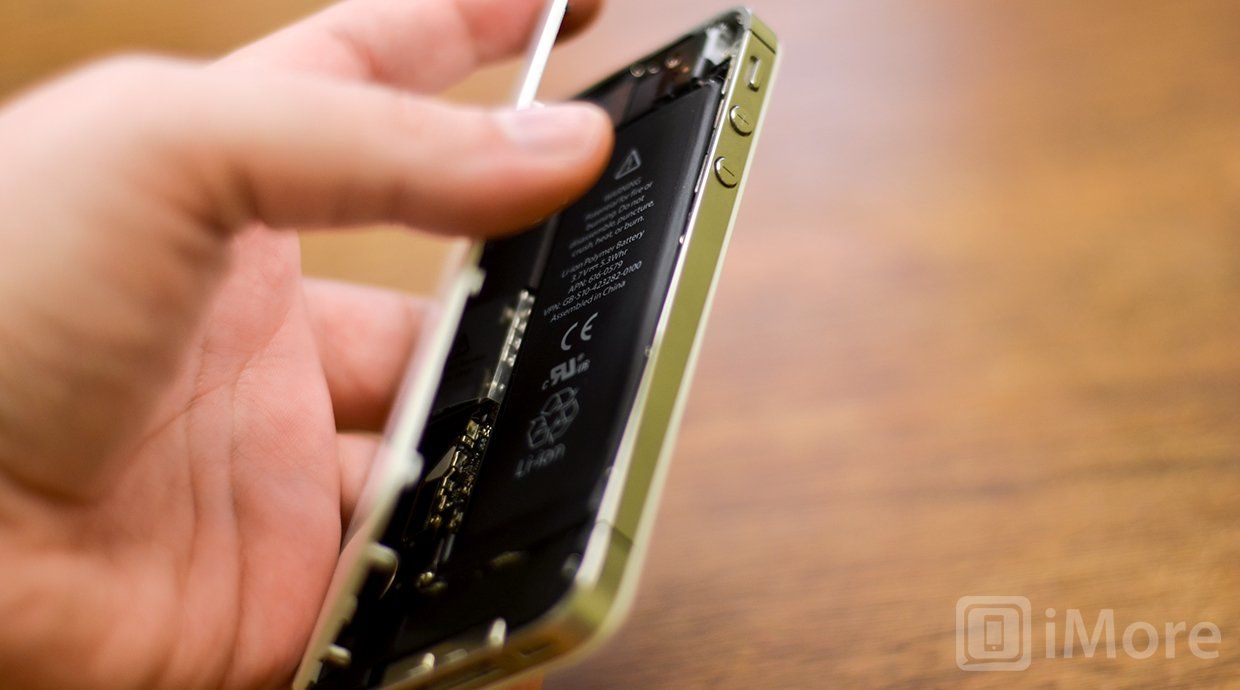

  7. удаление iPhone 4S назад

Снимите аккумулятор и заземляющий зажим

  1. Используя ваш # 00 крестовая отвертка, выкрутите два винта, удерживающие аккумулятор на месте.

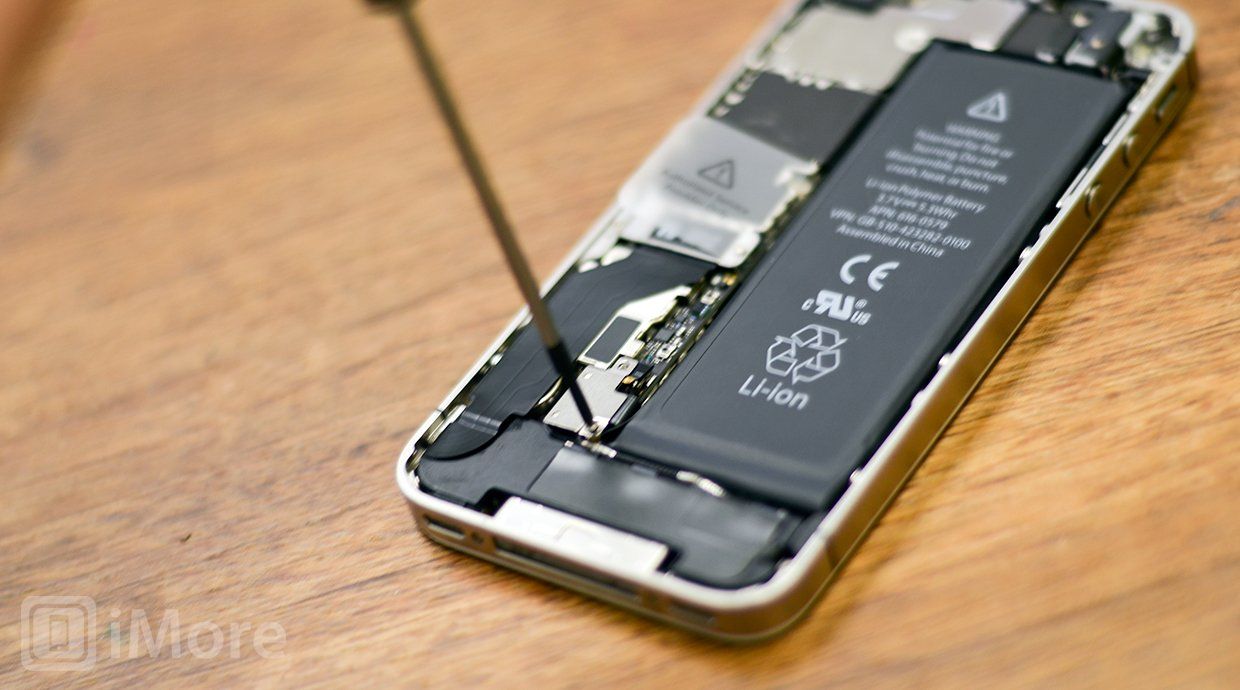

  2. нижний винт батареи iPhone 4S

  3. Эти винты имеют разную длину, поэтому убедитесь, что вы помните, какой из них идет куда. Тот, который немного больше, это нижний винт.
  4. Под зажимом для аккумулятора находится маленький заземляющий зажим, на котором расположен первый винт. Используйте свой инструмент spudger или пальцем, чтобы удалить его, прежде чем приподнять клип. Много раз он может летать, если вы сначала не удалите его, а затем вам будет трудно его найти, поэтому лучше сначала удалить его.
  5. удаление заземляющего зажима iPhone 4Sзажим для заземления iPhone 4S

  6. Теперь используйте ваш инструмент spudger и в нижней части зажима для батареи осторожно приподнимите его, чтобы он выдвинулся вверх.

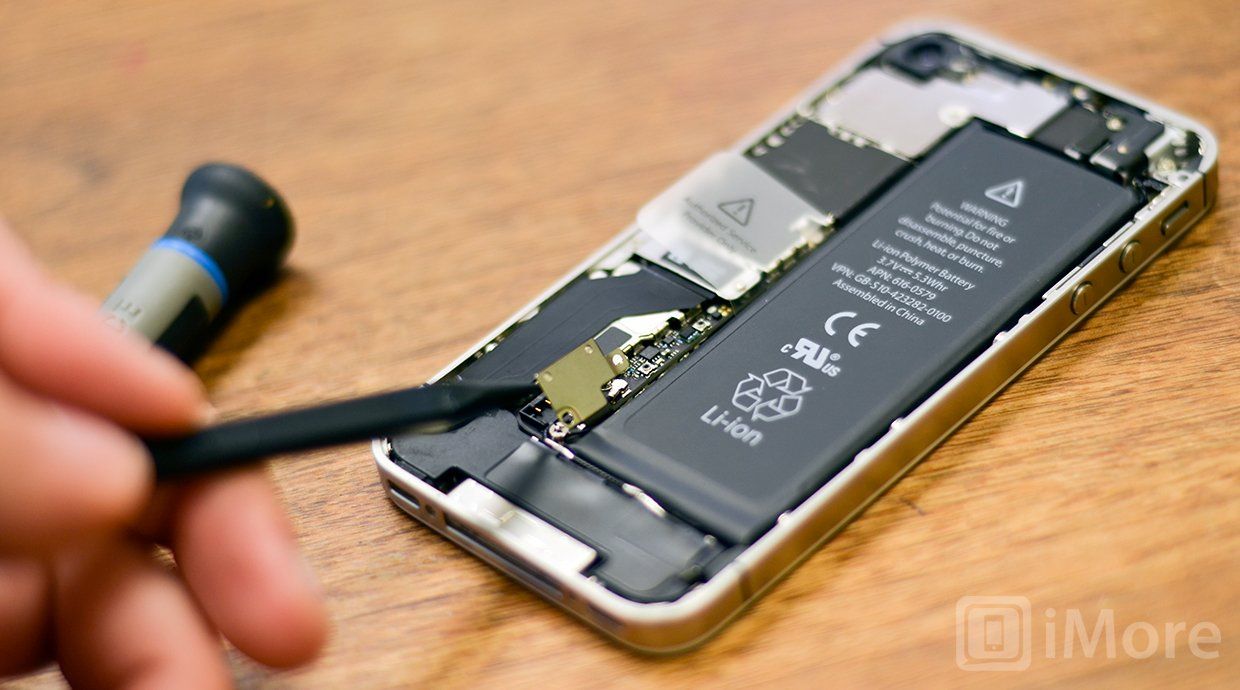

  7. зажим для аккумулятора iPhone 4S

  8. Переместитесь к краю iPhone, где расположены кнопки регулировки громкости, и используйте ваш инструмент spudger аккуратно приподнять аккумулятор. Он приклеен большим количеством клея, поэтому соблюдайте осторожность при подъеме вверх, чтобы не согнуть аккумулятор. Вот почему я не использую пластиковую вкладку, которая предоставляется. Это обычно разрывает или сгибает батарею. Если одна из частей устойчива, переместите инструмент для подглядывания немного ниже и осторожно начните поднимать его в разных местах, стараясь не приближаться слишком близко к кабелям кнопки регулировки громкости вверх.
  9. удаление батареи iPhone 4S

  10. После того как вы вытащили аккумулятор из iPhone 4S, мы можем приступить к установке нового аккумулятора.

Поднимите кабель разъема док-станции

  1. Используя ваш # 00 крестовая отвертка Снимите экран, который закрывает кабель разъема док-станции в направлении средней левой части iPhone. Помните, какой винт пришел откуда, как они находятся различных размеров. Аккуратно вытащите экран из iPhone и отложите его в сторону.
  2. Снимите разъем док-станции для экрана iPhone 4 CDMA

  3. Примете ваше инструмент spudger и аккуратно приподнимите кабель разъема док-станции и отогните его, как показано ниже. Выполняйте этот шаг с осторожностью, так как на нижней стороне кабеля есть клей. Будьте осторожны, чтобы не порвать кабель, потянув его на себя быстро.
  4. Снимите док-разъем кабеля iPhone 4 CDMA

  5. Оставьте кабель в этом положении и переходите к следующему разделу.

Поднимите разъем сотовой антенны

  1. Используя ваш инструмент spudgerосторожно приподнимите круглое соединение для сотовой антенны. Он должен легко подойти, поэтому осторожно приподнимите.

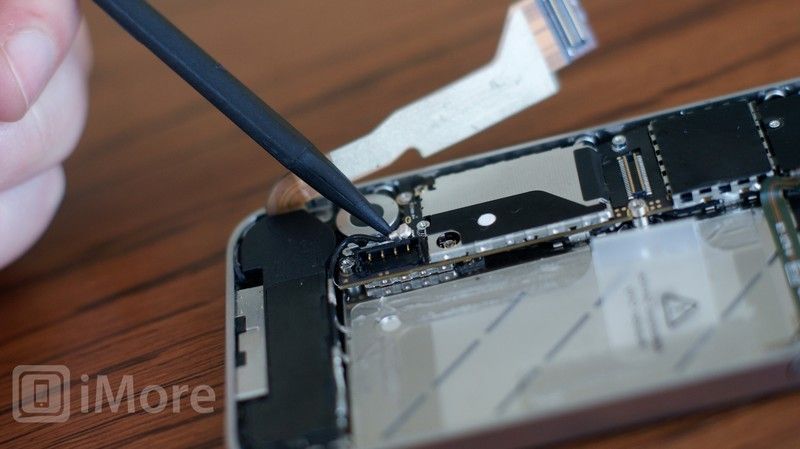

  2. Отсоединить антенный кабель iPhone 4 CDMA

  3. Вы заметите, что это обернуто вокруг металлического зажима. Аккуратно разверните его, чтобы он торчал вверх, и оставьте его в этом положении.

Удалите 2 винта с обеих сторон громкоговорителя

Есть 2 винта, удерживающие динамик в сборе. Нам нужно будет удалить их.

  1. Используя ваш # 00 крестовая отвертка отвинтите 2 винта с обеих сторон корпуса динамика, как показано на рисунке. 2 винта одинакового размера.

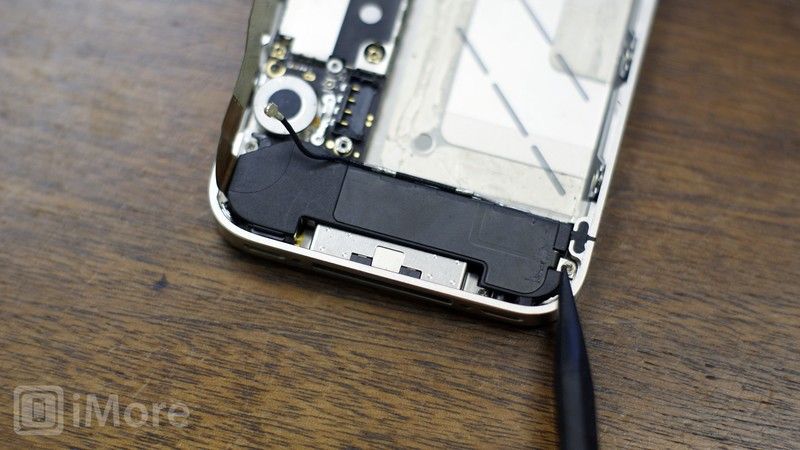

  2. Удалите 2 винта, удерживающие динамик iPhone 4 в сборе

  3. Там, где вы сняли винт с левой стороны, вы заметите маленькую черную треугольную прокладку. Будьте уверены, чтобы не потерять это и отложите его для повторной сборки.
  4. Осторожно снимите динамик в сборе с iPhone 4S, подняв его вверх.

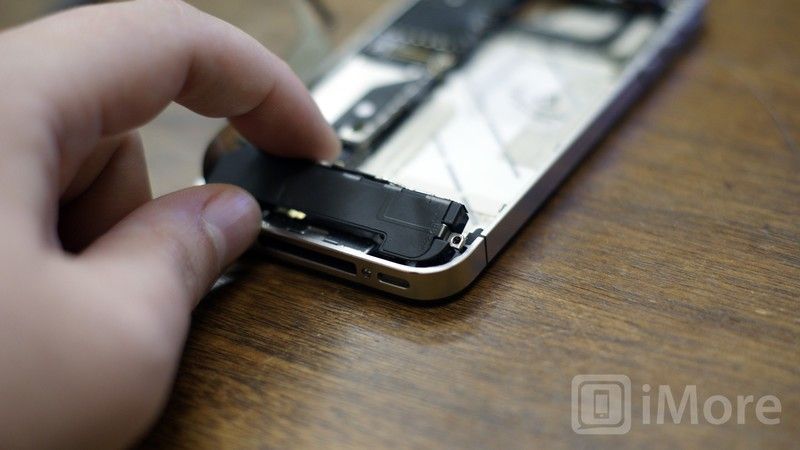

  5. Аккуратно извлеките сборку динамика iPhone 4 CDMA из устройства.

Снимите старую сотовую антенну

Сотовая антенна прикреплена к сборке громкоговорителя, а это значит, что нам нужно снять старую антенну и установить новую.

  1. Удалите два винта, которые крепят сотовую антенну к узлу динамика, используя # 00 крестовая отвертка.
  2. Как убрать сотовую антенну в CDMA Verizon Sprint iPhone 4

  3. Сотовая антенна теперь держится только на клее. Осторожно используйте свой spudger или pry tool чтобы закончить удаление сотовой антенны из корпуса динамика.

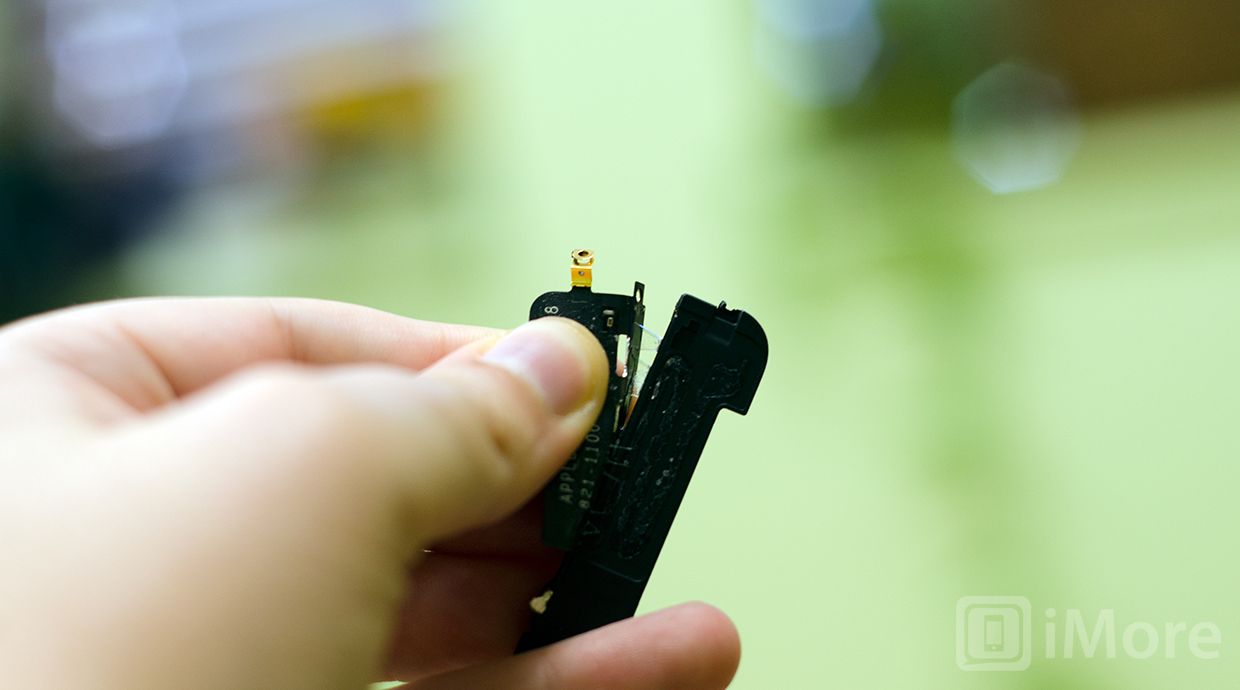

  4. корпус динамика iphone 4S и антенна Wi-Fi

  5. Теперь поместим сотовую антенну на новую сборку.

Заменить сотовую антенну

  1. Аккуратно выровняйте сотовую антенну на новой сборке точно так же, как на старой.
  2. Следуйте углублениям в краях, чтобы знать, где расположить края.
  3. Замените 2 винта, которые вы удалили из антенны Wi-Fi, в новую сборку.

Заменить динамик в сборе

  1. Аккуратно поместите динамик обратно в iPhone 4S. Обратите особое внимание на 4 зуба, которые проходят вдоль нижней передней части динамика в сборе.
  2. Аккуратно извлеките сборку динамика iPhone 4 CDMA из устройства.

  3. Убедитесь, что все 4 зубца плотно прилегают к раме, где расположен динамик в сборе. Вы можете сказать, достаточно ли они выдвинуты или находятся в положении. Если они вытолкнуты, используйте ваш инструмент spudger осторожно толкнуть их под рамку.
  4. Поместите черную треугольную прокладку на место, где будет заменен левый винт, прежде чем вкручивать какие-либо винты.
  5. Замените 2 винта с каждой стороны динамика в сборе, используя # 00 крестовая отвертка.
  6. Удалите 2 винта, удерживающие динамик iPhone 4 в сборе

Замените кабель разъема док-станции

  1. Осторожно надавите пальцем на разъем разъема док-станции и протяните его по всей длине, чтобы убедиться, что клей отжимается вниз.
  2. Снимите док-разъем кабеля iPhone 4 CDMA

  3. Теперь замените экран, который закрывает кабель, и 2 винта с каждой стороны.

Замените аккумулятор и заземляющий зажим

  1. Обратите внимание на то, как кабель сгибается на вашей старой батарее, и если новая не сжимается таким же образом, вставьте в нее сгибы, прежде чем вставлять ее в iPhone 4S.

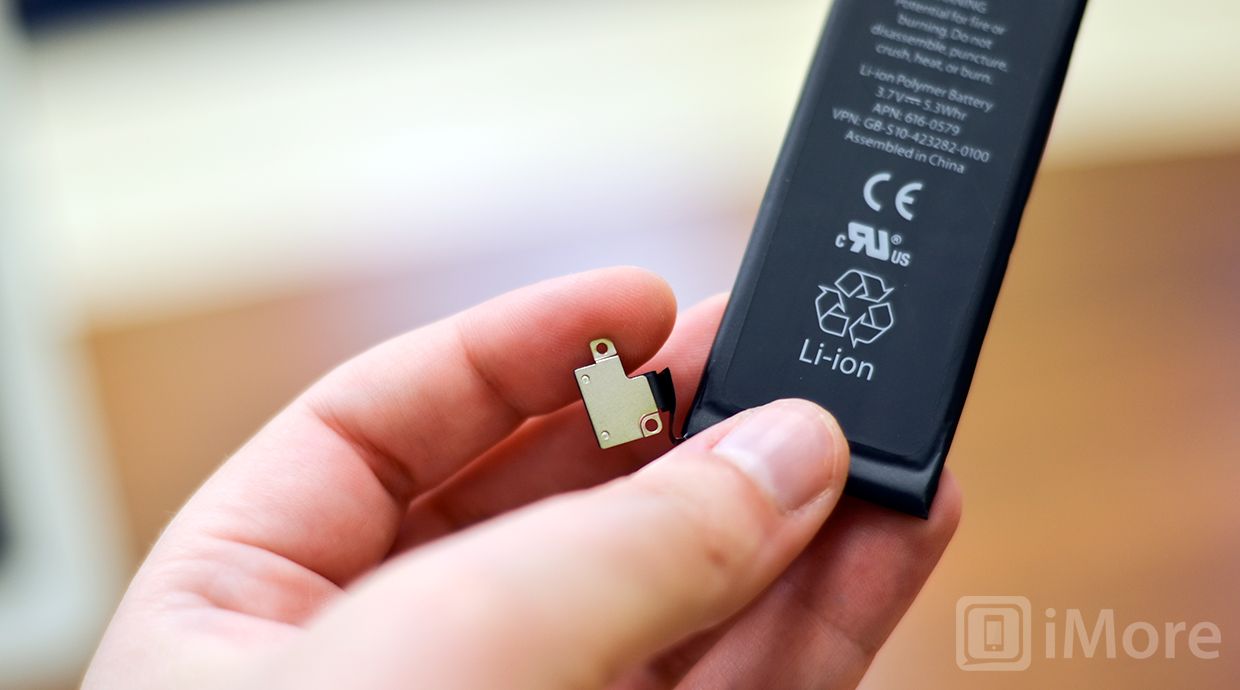

  2. iPhone 4S аккумуляторный кабель

  3. Выровняйте заземляющий зажим, который вы сняли ранее, над отверстием для винта, прежде чем отключить аккумулятор.

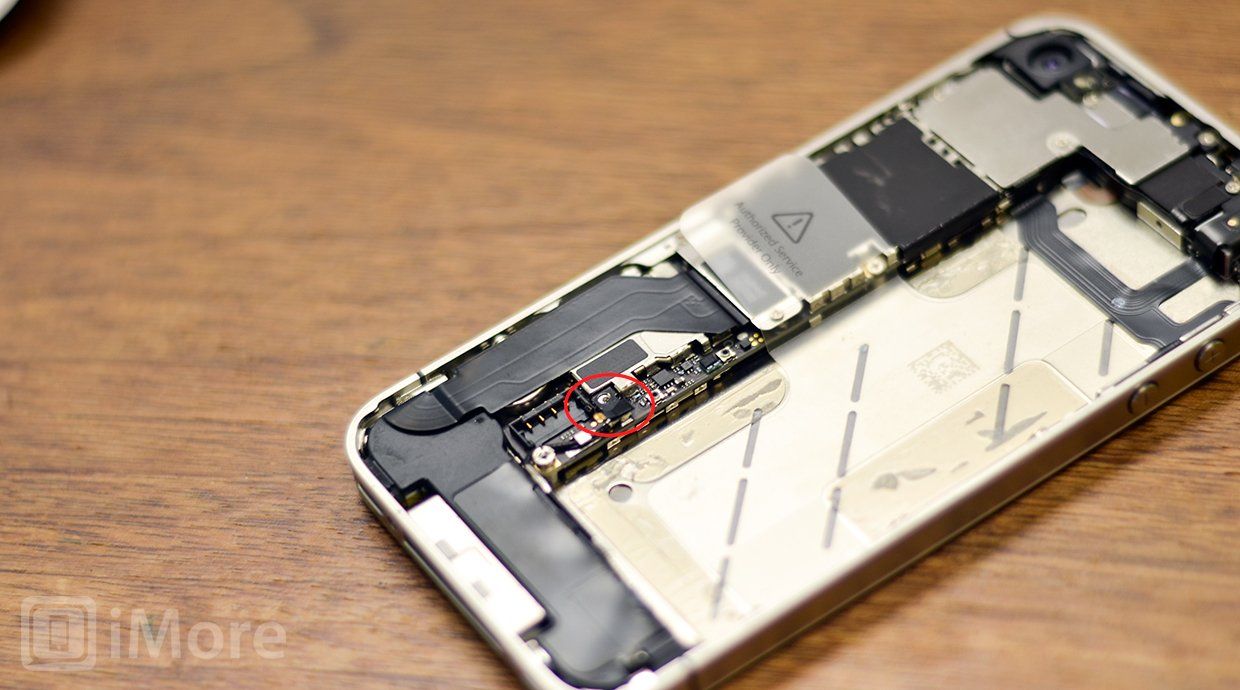

  4. положение зажима заземления iPhone 4S

  5. Прикрепите аккумулятор на место к плате логики, затем установите аккумулятор и нажмите на него, чтобы убедиться, что клей прилипает.
  6. Замените два винта, которые вы удалили на предыдущем этапе, начиная с верхнего, используя # 00 крестовая отвертка. Убедитесь, что зажим заземления остается на месте. Другой рукой держите ее прямо, пока вы не замените верхний винт.

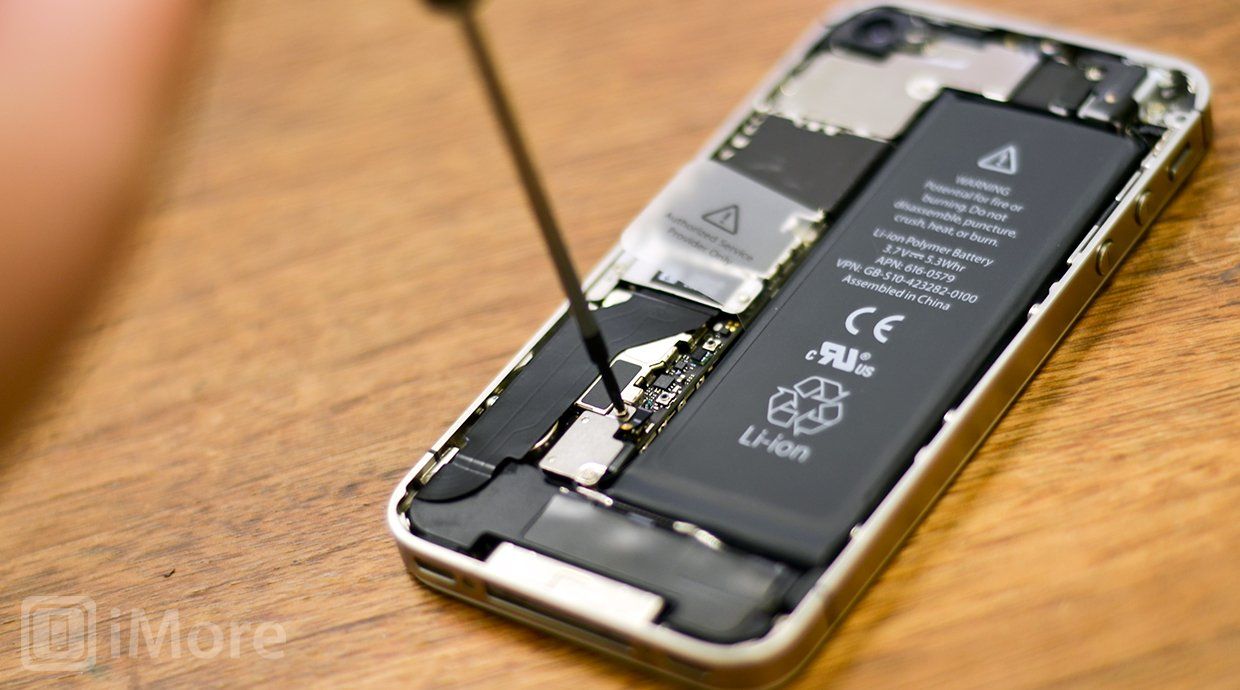

  7. верхний винт аккумулятора iPhone 4S

  8. Теперь замените нижний винт.
  9. нижний винт батареи iPhone 4S

Заменить заднюю панель

  1. Для замены задней панели выровняйте петли по краям. Это должно упасть прямо на место. Там будет разрыв в нижней части.
  2. iPhone 4S снять заднюю панель

  3. Используя небольшое давление, сдвиньте крышку на место большими пальцами. Если есть сопротивление, убедитесь, что петли выровнены правильно и не прижимайте его, и вы можете легко защелкнуть петлю, если она что-то зацепит.
  4. После того, как задняя крышка надежно закреплена на одном уровне с антенной, замените два винта с каждой стороны разъема док-станции, используя защитная отвертка.Винты для док-станции iPhone 4S

И … готово!

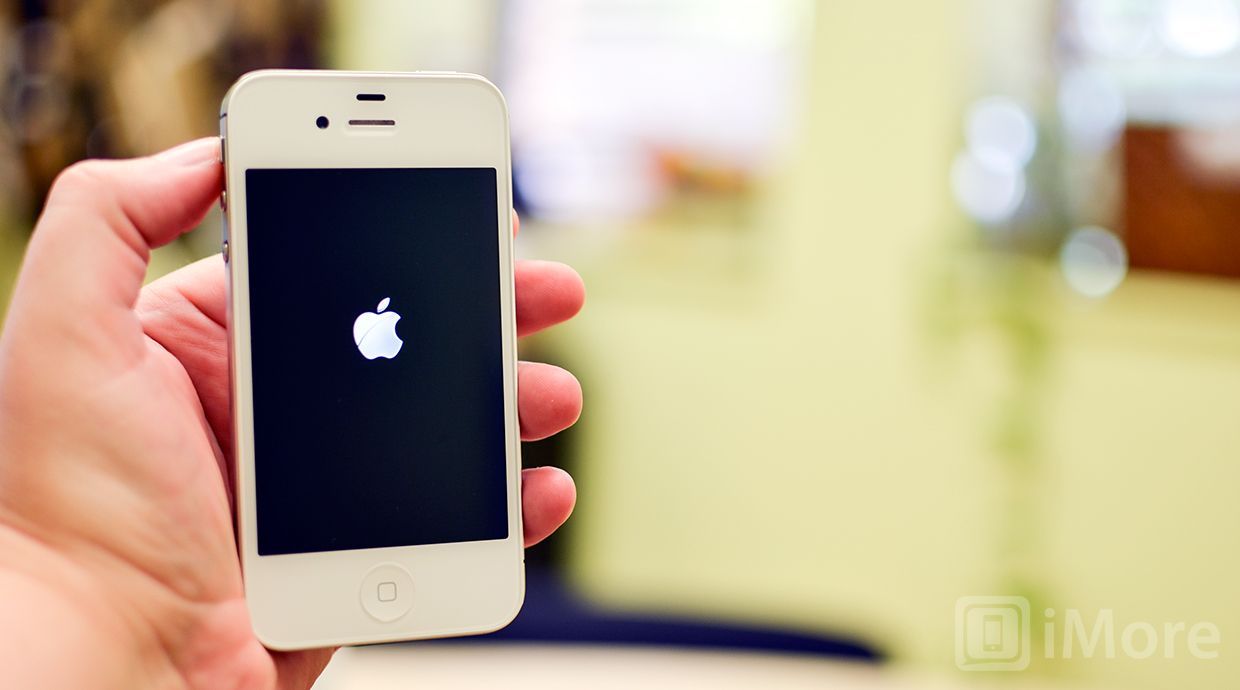

включите iPhone 4S

После полной сборки вашего iPhone 4S вы можете продолжить и снова включить его. Если все прошло хорошо, вы должны увидеть ваш iPhone 4S зарегистрироваться в сотовой сети. Сделайте пробный звонок и убедитесь, что сервис восстановлен в обычном режиме. Еще один хороший способ проверить это — сравнить полосы с другим iPhone, чтобы убедиться, что они похожи друг на друга. Если они это сделают, успехов!
