Как заменить треснувший или сломанный экран на iPad 2 |

Ремонт iPad не легок, но и не невозможен. Так что, если вы не выбрали AppleCare + и прямая замена не возможна, возможно, стоит подумать о замене экрана самостоятельно.

Отказ от ответственности: Как и в случае любого ремонта, iMore не несет ответственности за любой ущерб, который вы можете нанести вашему устройству. Также стоит учесть, что открытие вашего устройства для выполнения любого ремонта или модификации может привести к аннулированию гарантии Apple. Если вам неудобно открывать устройство, не надо. Будьте предельно осторожны и осторожны при выполнении ремонта на любом устройстве.

Что нужно для замены экрана iPad 2

iMore рекомендует использовать только качественные и оригинальные запчасти от известного поставщика, такого как iFixYouri. У них есть качественные запчасти, инструменты и многое другое для всех ваших потребностей ремонта.

  • iPad 2 (модель Wi-Fi или 4G)
  • Сменный дигитайзер
  • Фен или тепловой пистолет
  • инструмент для открытия iPad
  • iPad комплект для замены клея
  • Двойная ноль (# 00) крестовая отвертка
  • Металлические spudgers
  • 4-6 прай инструментов

Выключите iPad 2

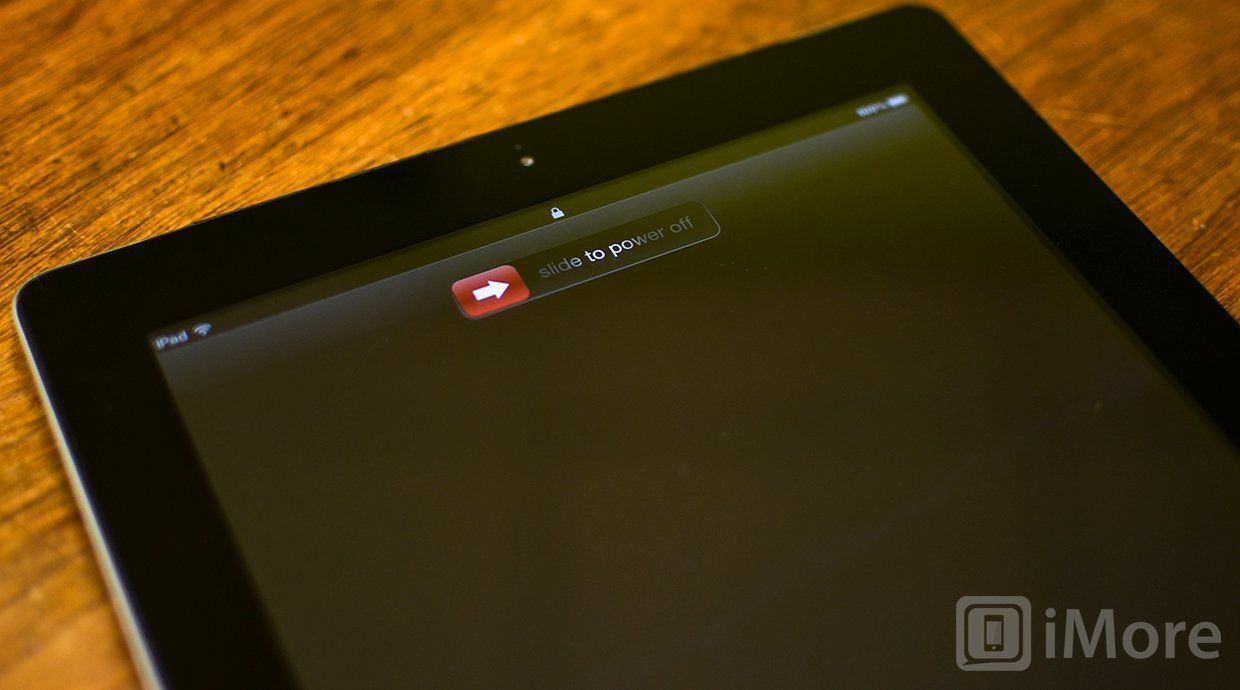

Слайд для отключения iPad

Перед выполнением какого-либо ремонта на любом устройстве вы всегда должны сначала выключить его.

Обратите внимание на области предостережения

Под дигитайзером iPad есть несколько областей предостережения, которые вы хотите остерегаться. Эти области имеют чувствительные кабели или компоненты, которые могут быть легко повреждены. Поэтому запомните, где находятся эти области, и передвигайтесь очень осторожно, работая вокруг них.

Сотовая антенна (только модели 3G)

зона предупреждения сотовой антенны iPad 2

Вам нужно будет беспокоиться только о сотовой антенне, если у вас есть модель 3G. Если у вас модель Wi-Fi только для вас, это не область предостережения для вас.

Вдоль вершины вы найдете сотовую антенну. Он проходит по обеим сторонам фронтальной камеры. Он может легко прикрепиться к клею на нижней стороне дигитайзера и подтянуть его. Чтобы этого не происходило, вы должны использовать инструмент pry, чтобы удерживать их при просмотре. Это гарантирует, что он не подходит к экрану.

Кабель кнопки питания

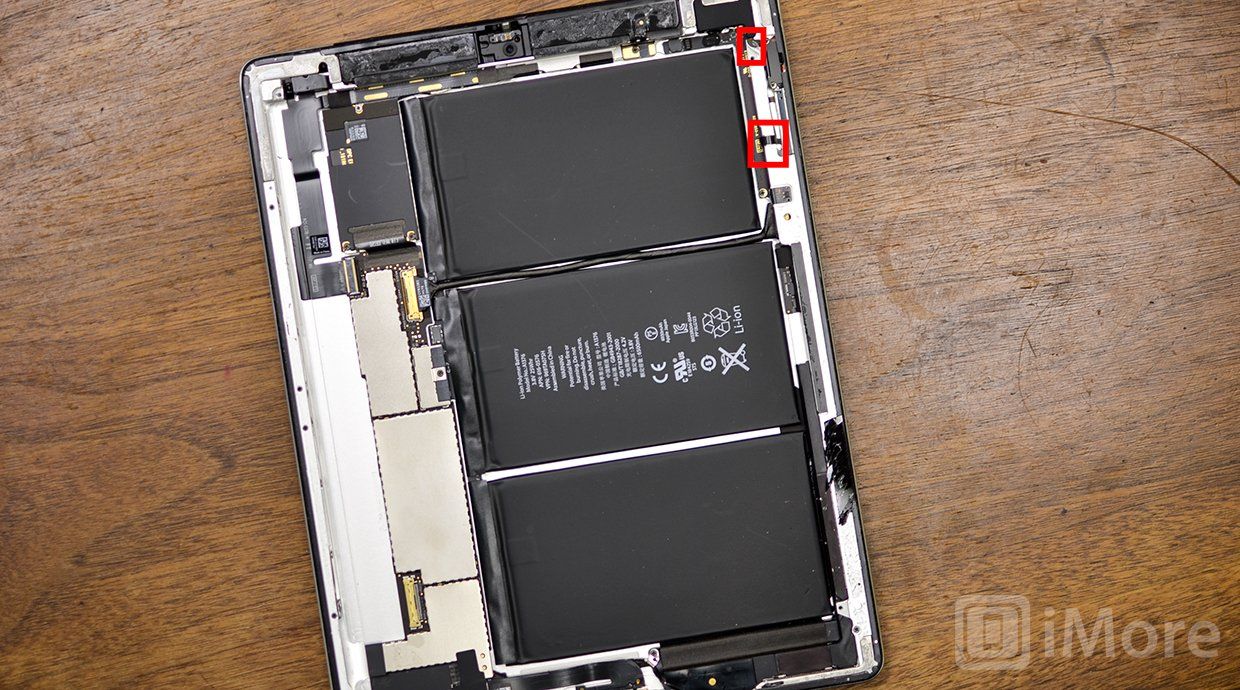

Область предупреждения о кабеле кнопки питания iPad 2

Кабель питания находится в правом верхнем углу iPad 2 и может быть легко надет с помощью инструмента для подглядывания или открытия iPad. Вы должны очень осторожно работать с ним, чтобы не порвать его. Вы можете видеть на изображении, насколько он действительно тонкий. Забота об этом предотвратит проблемы с кнопкой питания после повторной сборки.

Wi-Fi антенна

iPad 2 зона антенны WiFi

Антенна Wi-Fi в iPad 2 расположена вдоль нижней части справа от кнопки «Домой». Так же, как сотовая антенна, она может зацепиться за клей и подскочить с помощью дигитайзера, когда вы его снимаете. Когда вы работаете в этой области, будьте особенно осторожны, чтобы не порвать ее.

Кабель дигитайзера

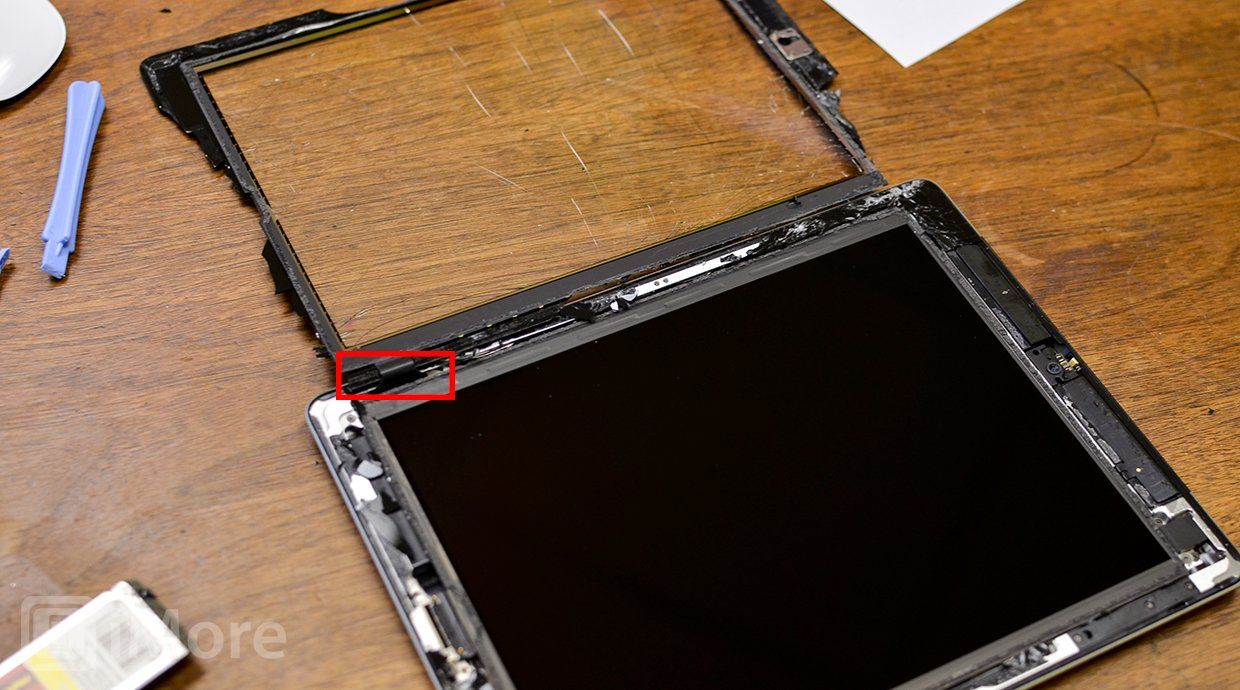

Предостерегающие области iPad цифровой кабель

Кабель дигитайзера расположен к левому нижнему углу iPad примерно на 2 дюйма вверх. Даже если вы снимаете и заменяете его, все равно старайтесь не толкать его слишком сильно, поскольку он может толкнуть ЖК-дисплей и повредить его или натянуть компоненты под ЖК-дисплеем. Лучше всего обойти это.

Удалить треснувший дисплей

Это самая трудная часть выполнения замены экрана iPad 2 или нового iPad, поскольку экран удерживается только клеем. Нам нужно нагреть его, чтобы смягчить клей и медленно удалить его с помощью нашего инструмента для открытия iPad. Убедитесь, что вы выполнили этот шаг очень тщательно и не торопитесь.

Удостоверьтесь, что вы хорошо помнили области предостережения, упомянутые выше.

  1. Лучшее место для начала — нижний левый угол iPad. Используйте свою тепловую пушку, чтобы нагреть эту область. Делайте круговые движения на расстоянии около дюйма от поверхности iPad и не оставайтесь ни в одной области слишком долго.

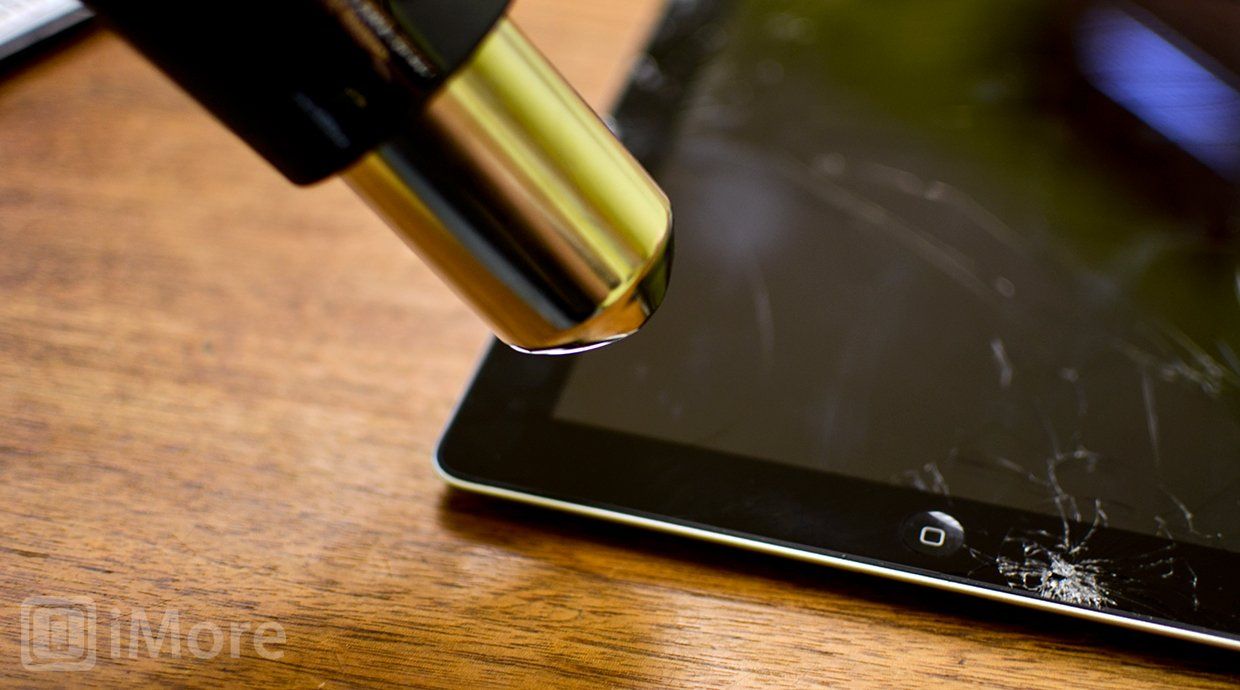

  2. Нагрейте рамку планшета для iPad, чтобы ослабить клей

  3. Теперь возьмите инструмент для открытия iPad и очень осторожно вставьте его между дигитайзером и пластиковой рамкой прямо под тем местом, где должен быть кабель дигитайзера. Будьте осторожны, чтобы не толкать слишком сильно и не засовывать инструмент для подглядывания слишком далеко, так как вы надавливаете на ЖК-дисплей. Если инструмент pry не хочет легко вставляться, разогрейте iPad еще немного.

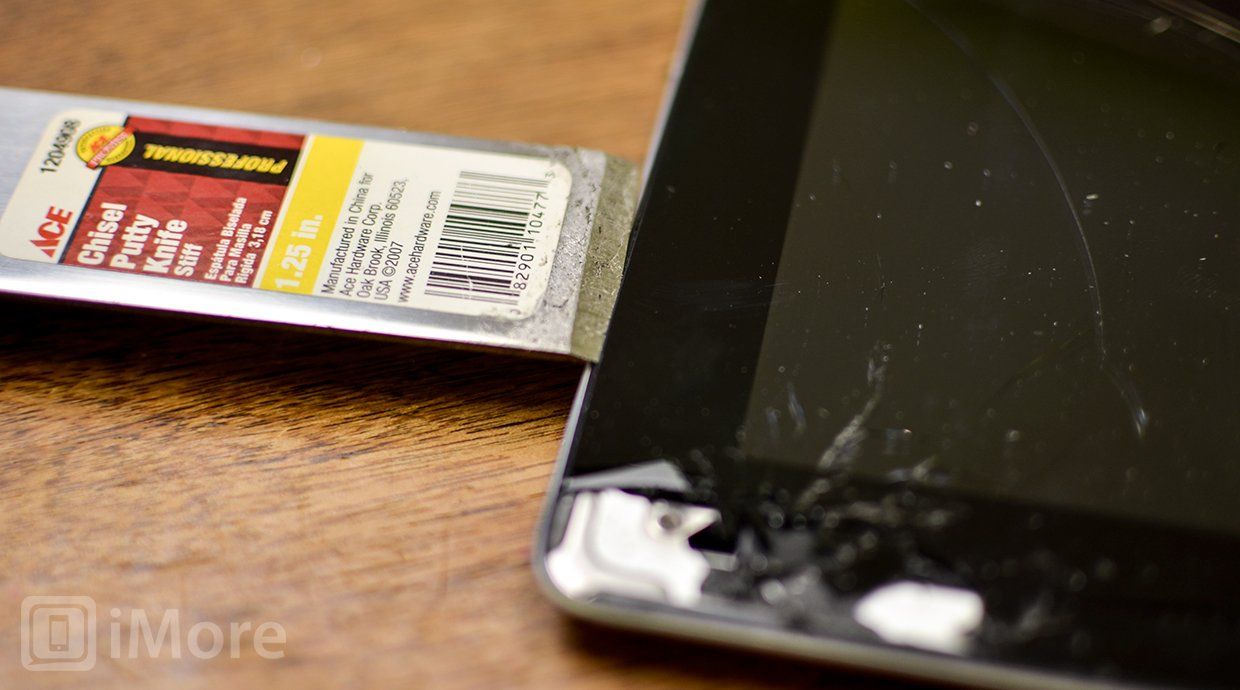

  4. Начните подглядывать iPad планшета в левом нижнем углу

  5. После того, как вы вставили инструмент для подглядывания, аккуратно раскачайте его взад-вперед, чтобы разбить клей вокруг него. Существует также пенный тип клея, который проходит вокруг ЖК-дисплея, который должен сломаться. Глядя на уровень глаз, вы сможете увидеть его отдельно.

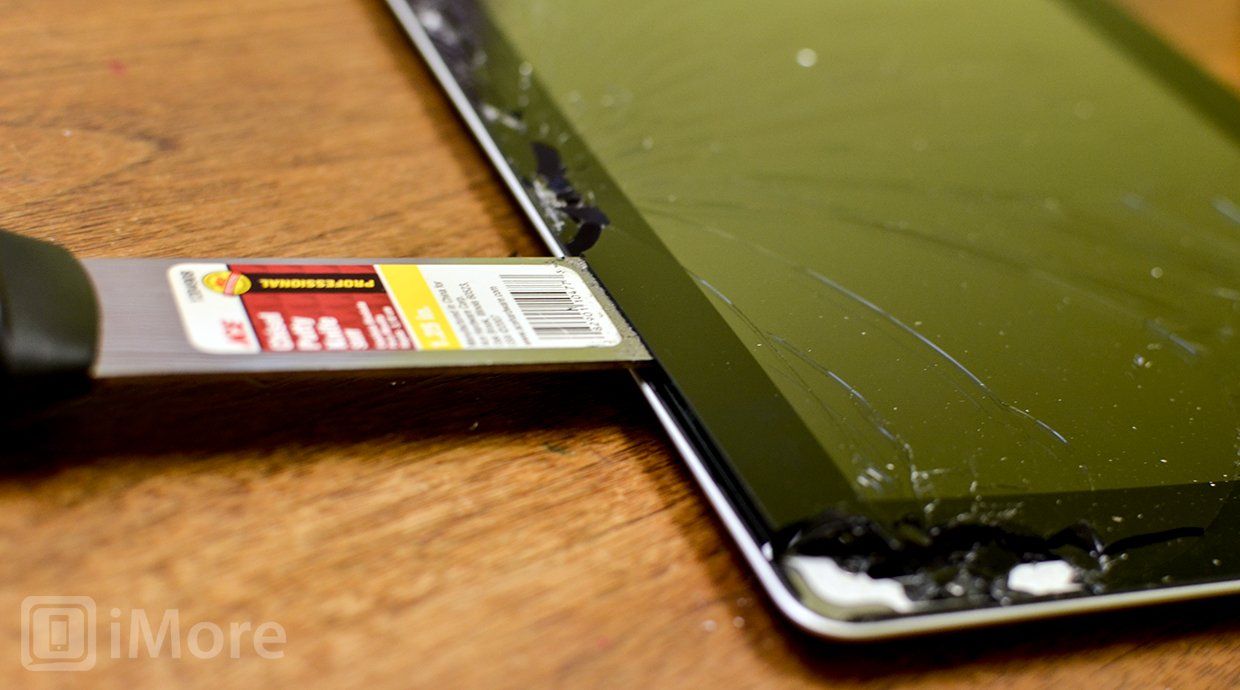

  6. Качайте свой инструмент для iPad вперед и назад, чтобы сломать клей

  7. После того как крошечная секция освободится, вы можете подложить под нее пластиковый инструмент для подглядывания.
  8. Поместите инструмент под цифровым планшетом, чтобы он

  9. Теперь перейдите к следующему разделу и повторите, стараясь не повредить ни одной из областей предостережения, которые мы упоминали ранее. В зависимости от того, насколько сильно iPad взломан и где, вам, возможно, придется прыгать, нагревать различные области и прокладывать себе дорогу в противоположных направлениях. Если стекло разбилось, это нормально. Только следите за тем, чтобы не согнуть его в направлении ЖК-дисплея.

Это самый длинный и самый утомительный процесс. Не торопитесь и убедитесь, что каждая область полностью нагрета, прежде чем перейти к другому разделу или попытаться удалить дигитайзер.

Как только вы решите, что клей полностью или почти полностью сломался, мы можем вывести дигитайзер.

  1. Осторожно поднимите правую сторону дигитайзера, чтобы повернуть его влево. Будьте осторожны, следя за тем, чтобы их не потянули вместе со сломанным дигитайзером. Если они есть, разбейте клей, удерживающий их на экране, прежде чем пытаться дальше.
  2. Аккуратно поднимите дигитайзер влево

  3. Когда дигитайзер полностью отделен от рамки, вы можете отрезать кабель дигитайзера ножницами, чтобы снять его с iPad. Пока не выбрасывайте его, так как нам понадобятся некоторые вещи на более позднем этапе.

Снять ЖК-дисплей в сборе

Прежде чем мы продолжим очистку рамки, мы хотим убрать полностью разоблаченный ЖК-дисплей и поместить его в безопасное место.

  1. Удалите 4 винта в каждом углу ЖК-дисплея с помощью крестовой отвертки № 00.

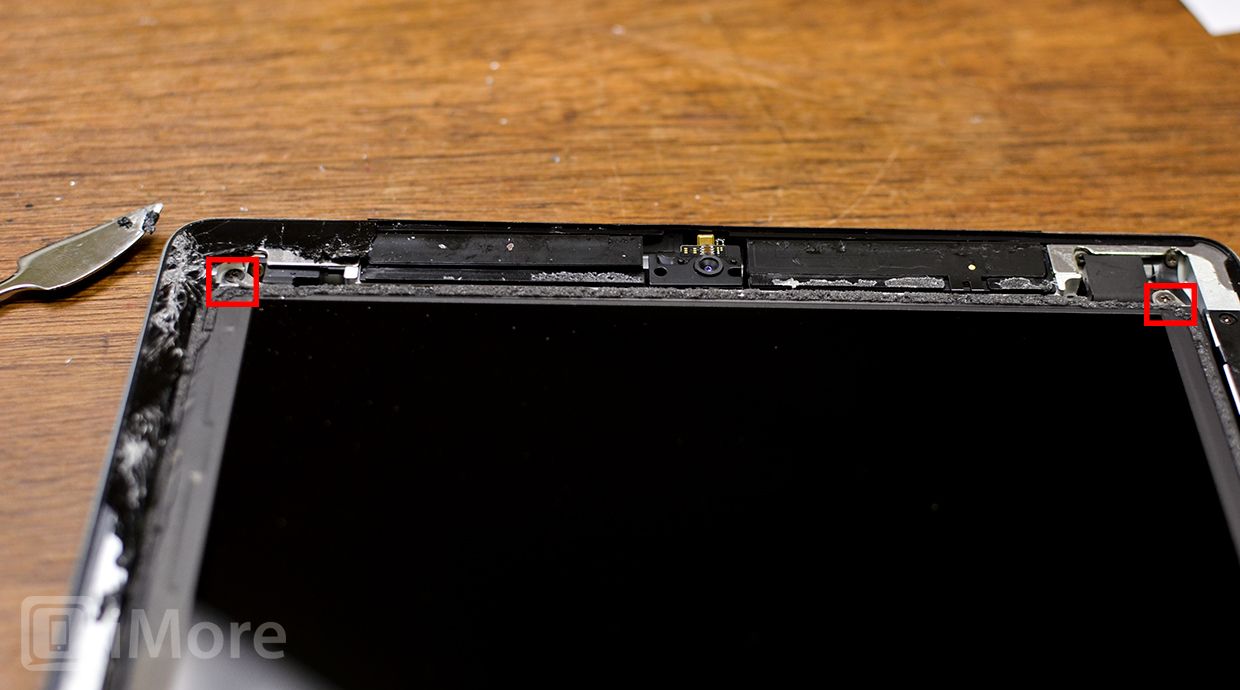

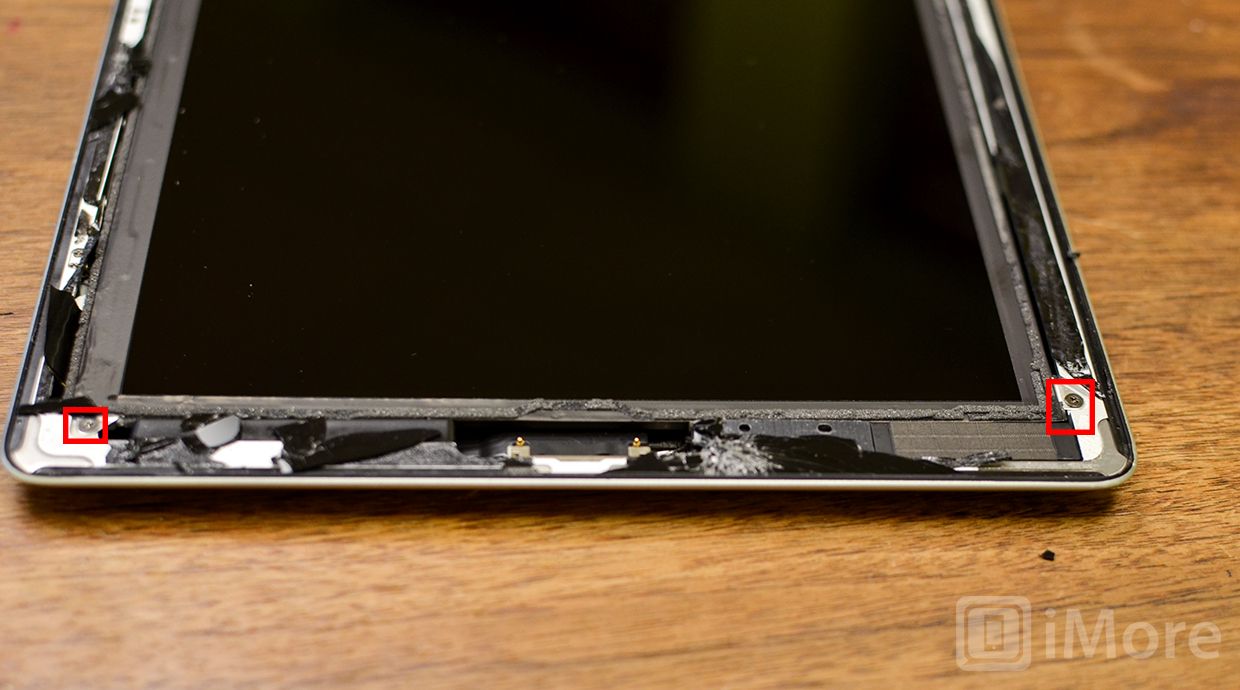

  2. Лучшие 2 винта LCD на новом iPadНижние 2 винта LCD на новом iPad

  3. Используйте инструмент для снятия, удерживая ЖК-дисплей вдоль правой стороны, и осторожно поднимите его, но не до конца, так как кабель все еще подключен.

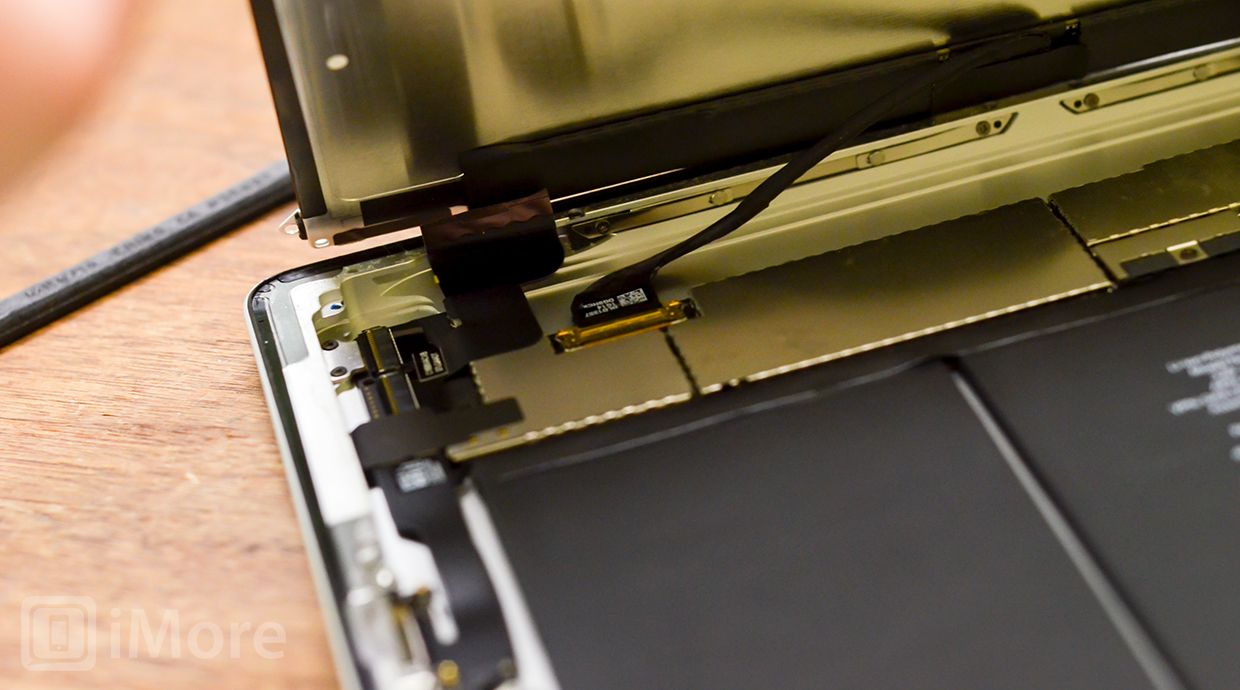

  4. Поднимите iPad 2 LCD, чтобы увидеть кабели LCD и дигитайзера

  5. Поднимите ЖК-дисплей одной рукой, а другой осторожно потяните за ЖК-кабель. Крошечный кусочек клея удерживает его в iPad. Не тяните сильно, хотя ЖК-дисплей все еще подключен.

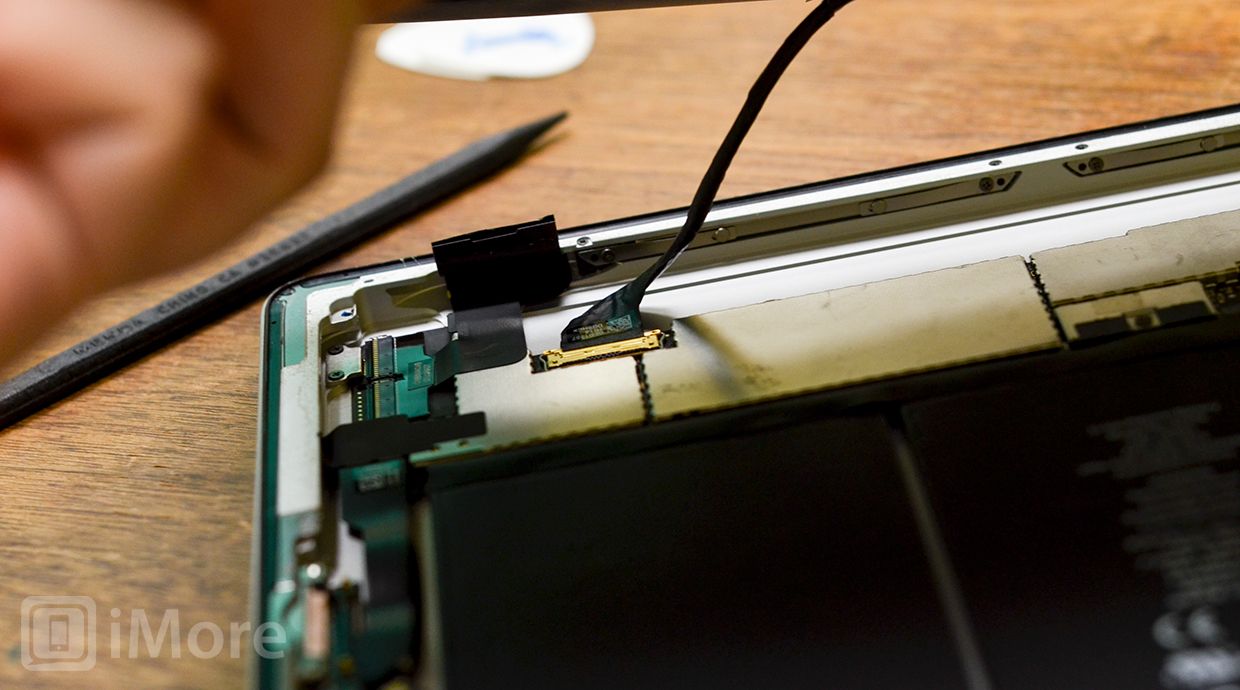

  6. Поднимите iPad 2 LCD

  7. Теперь используйте инструмент pry, чтобы поднять защелку, удерживающую кабель на месте, и медленно вытащите кабель ЖК-дисплея из гнезда.

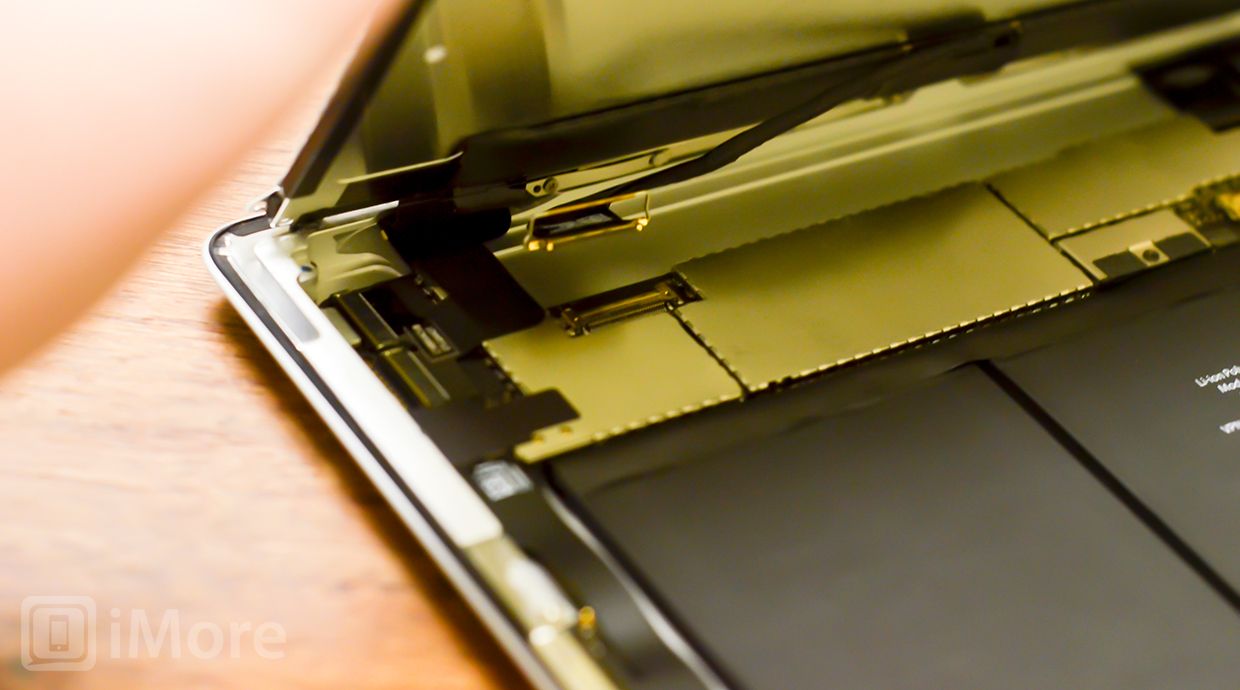

  8. Удалить iPad 2 LCD

  9. Поместите ЖК-дисплей в безопасное место, пока мы не будем готовы поместить его обратно в iPad.

Удалить то, что осталось от старого кабеля дигитайзера

  1. Поднимите две застежки, которые удерживают две стороны кабеля на месте.

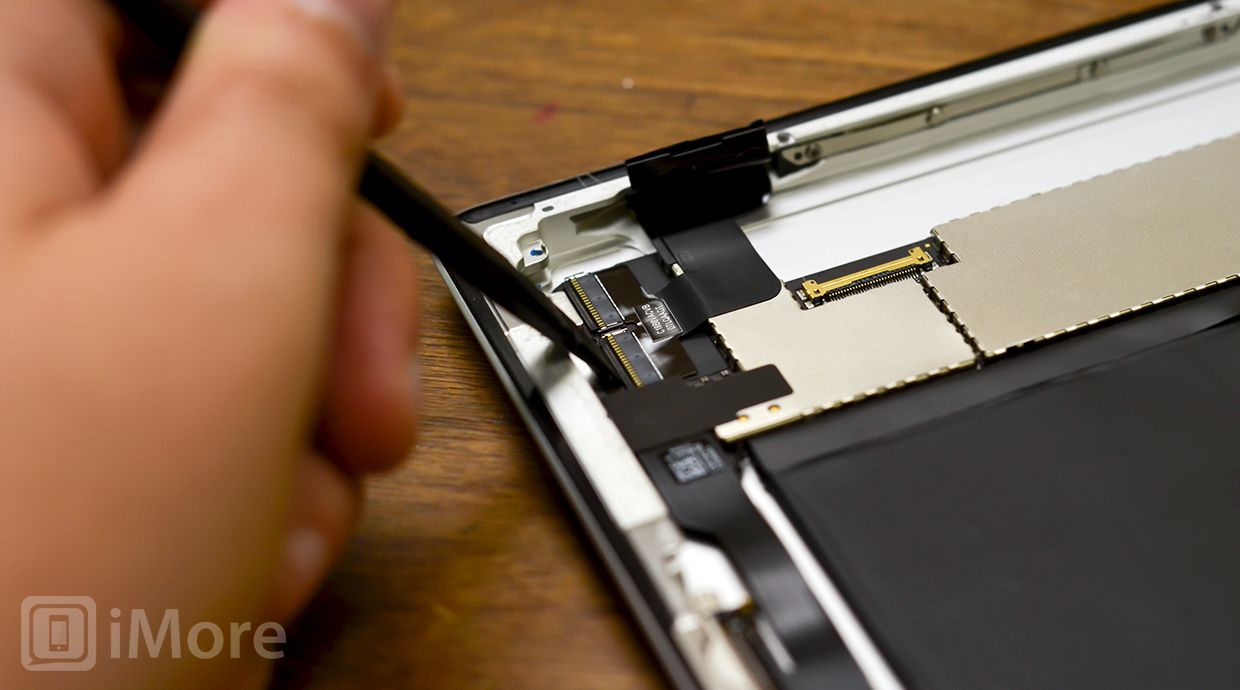

  2. Поднимите iPad 2 кабель дигитайзера

  3. Медленно вытащите конец кабеля дигитайзера из гнезда и выбросьте его.

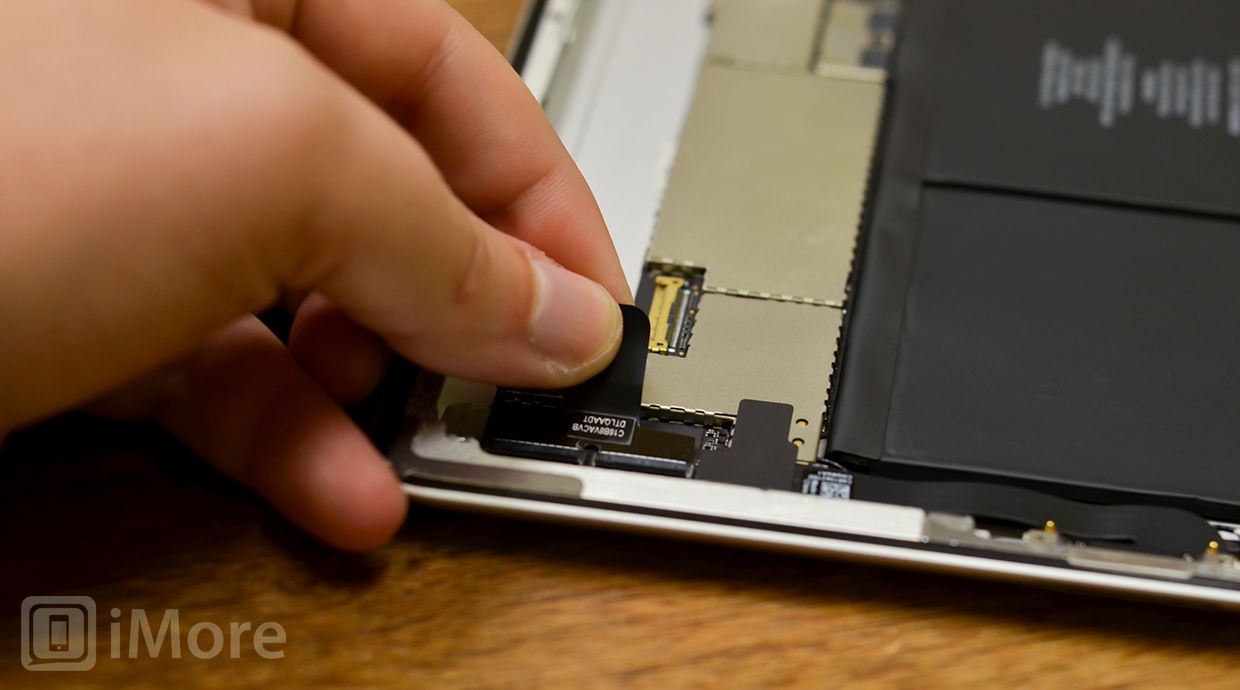

  4. Удалите старый iPad 2 кабель дигитайзера

Вычистить рамку iPad

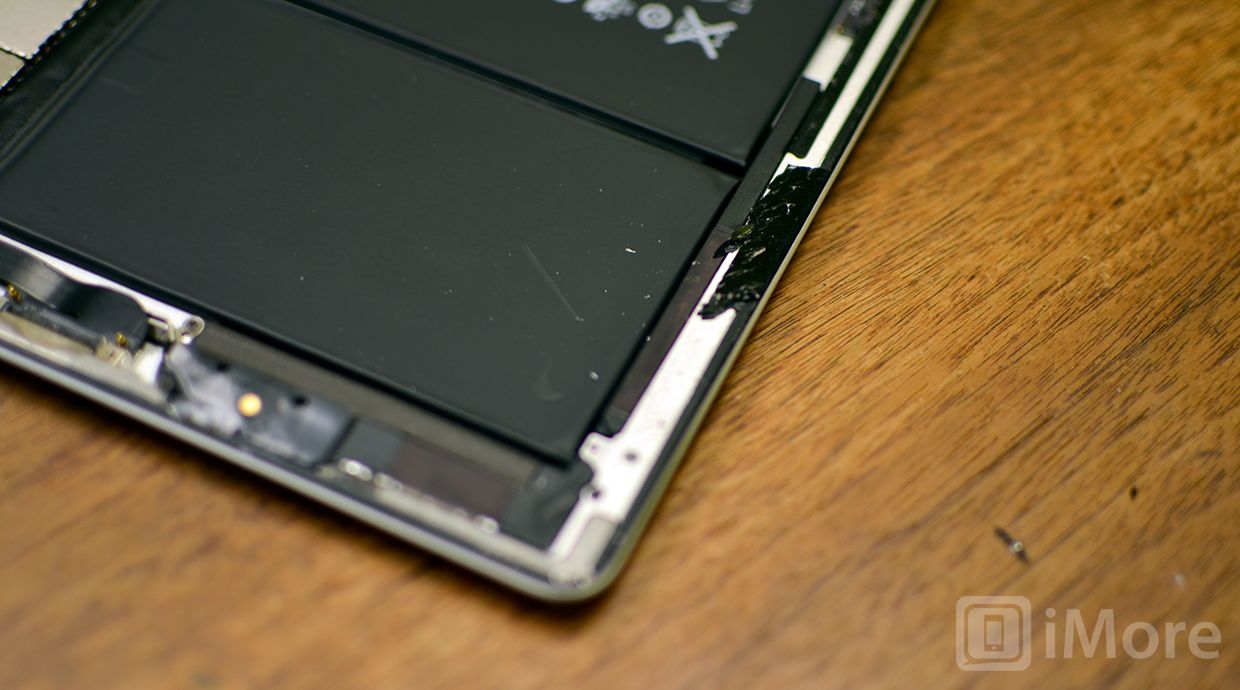

iPad 2 вычистить рамку

Прежде чем двигаться дальше, у вас, скорее всего, будет много стекла и оставшийся клей в раме. Вам нужно будет удалить все это перед размещением в новой сборке.

Если вам нужно, используйте тепловую пушку, чтобы нагреть любой оставшийся клей на раме, чтобы облегчить ее отслоение. Там действительно нет хорошего и аккуратного способа сделать это. Используйте инструмент или металлический шпатель, чтобы стереть лишнее стекло и клей.

Если вы уверены, что на всей раме нет старого клея и битого стекла, мы можем двигаться дальше.

Готова новая сборка

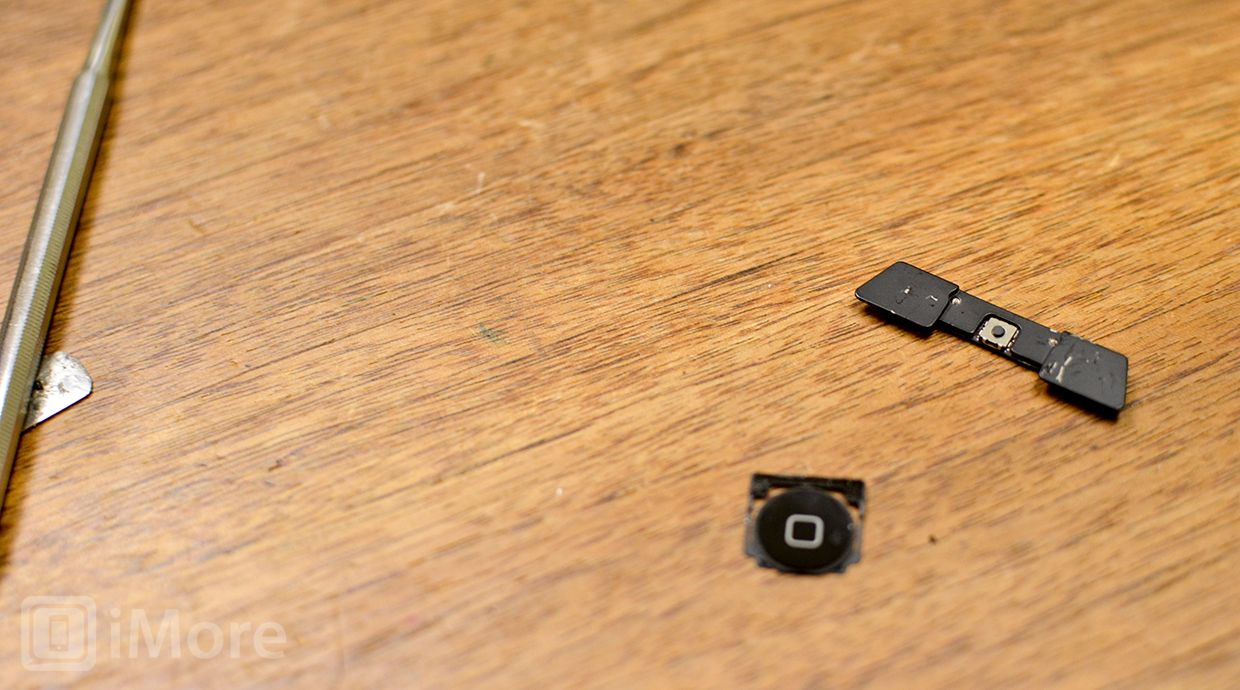

Готов свой новый iPad сборка

Вам нужно будет использовать этот шаг только в том случае, если новый заказанный вами дигитайзер не поставлялся с кнопкой «Домой» и держателем камеры, предварительно собранными на новом. Если это так, пропустите этот шаг и продолжайте. Если это не так, продолжайте читать этот раздел.

Удалите следующие элементы с помощью инструмента для снятия со старого блока дигитайзера, стараясь не согнуть их.

  • Скоба кнопки домой
  • Домашняя кнопка
  • Удержание камеры (расположено в верхней части дигитайзера, где фронтальная камера будет находиться под ним)

Поместите кнопку «Домой» на новую сборку

  1. Начните с размещения кнопки «Домой» на новой сборке. Используйте край рамки, чтобы убедиться, что она выровнена правильно и прямо.

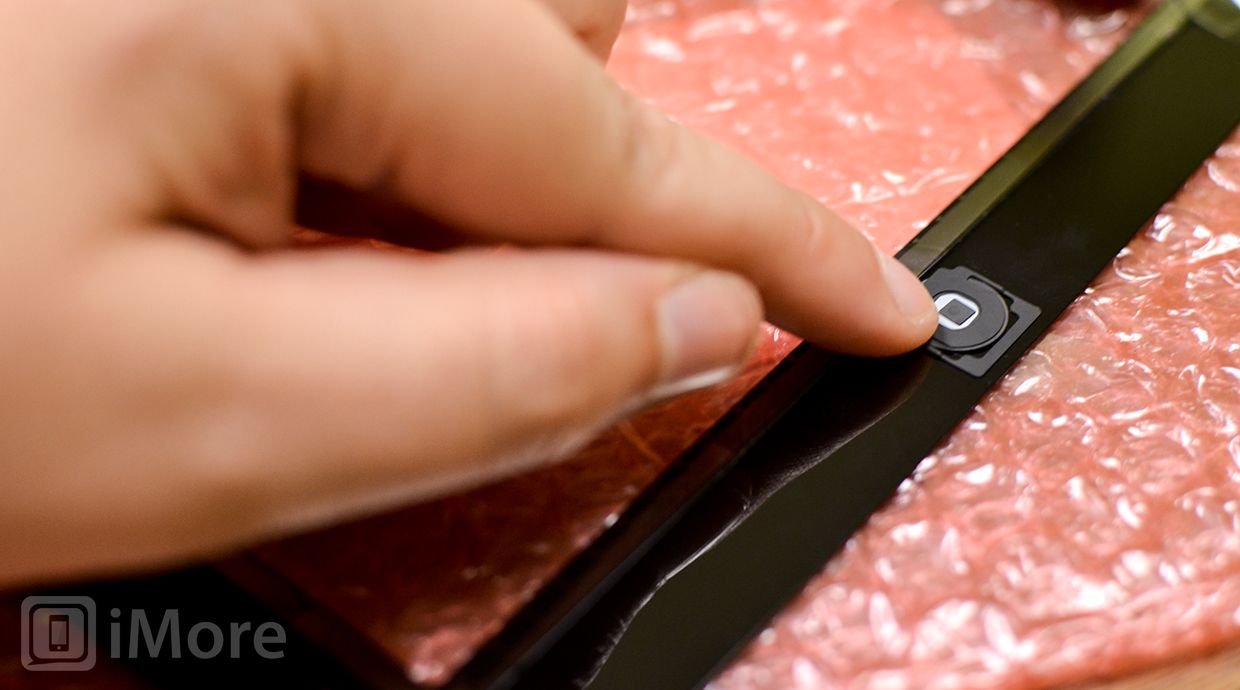

  2. Поместите домашнюю кнопку и прокладку на новую сборку iPad

  3. Как только вы правильно выстроили новую кнопку «Домой», переверните ее, чтобы убедиться, что она находится прямо в кадре. Если это не так, отрегулируйте его соответствующим образом.
  4. Убедитесь, что клей прижимается до конца, чтобы он не ослабел.
  5. Теперь поместите скобу кнопки «Домой» поверх кнопки «Домой», добавив больше клея, если вам нужно (вероятно, вам это понадобится). Подойдет любой прочный двусторонний клей.

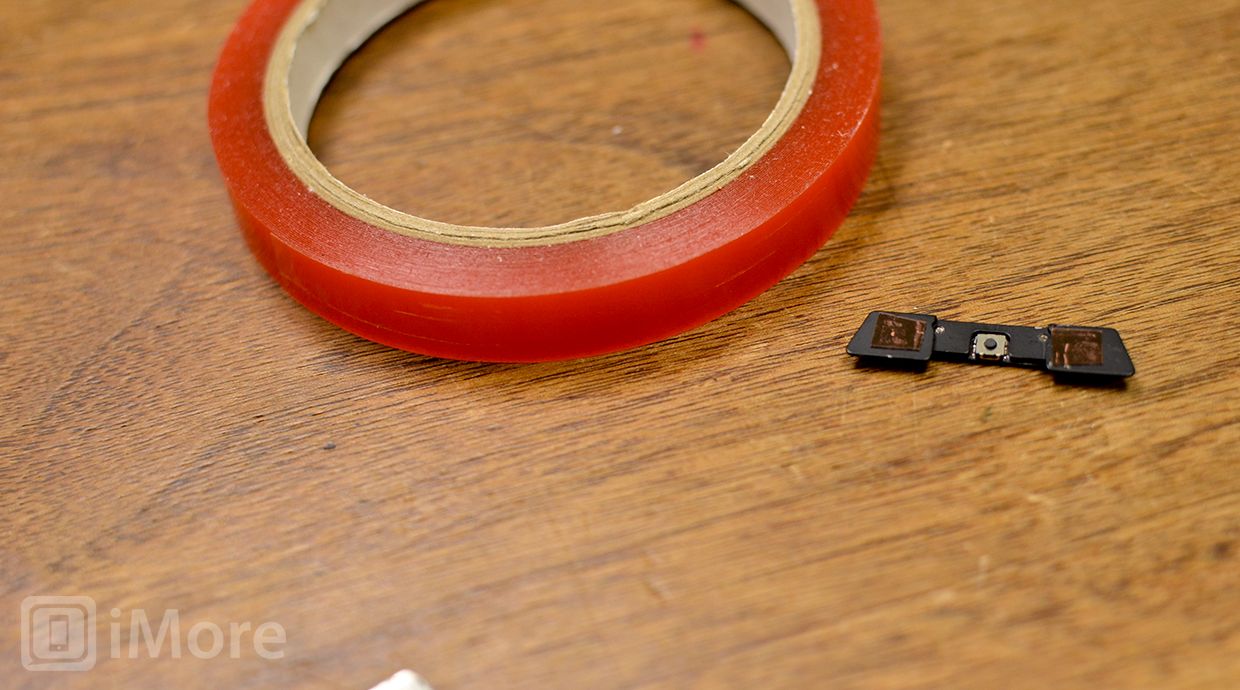

  6. Поместите клей на держатель для домашней кнопки iPad

  7. Опять же, используйте край рамки, чтобы убедиться, что кронштейн выровнен по прямой и прямо над кнопкой «Домой», и плотно нажмите вниз.

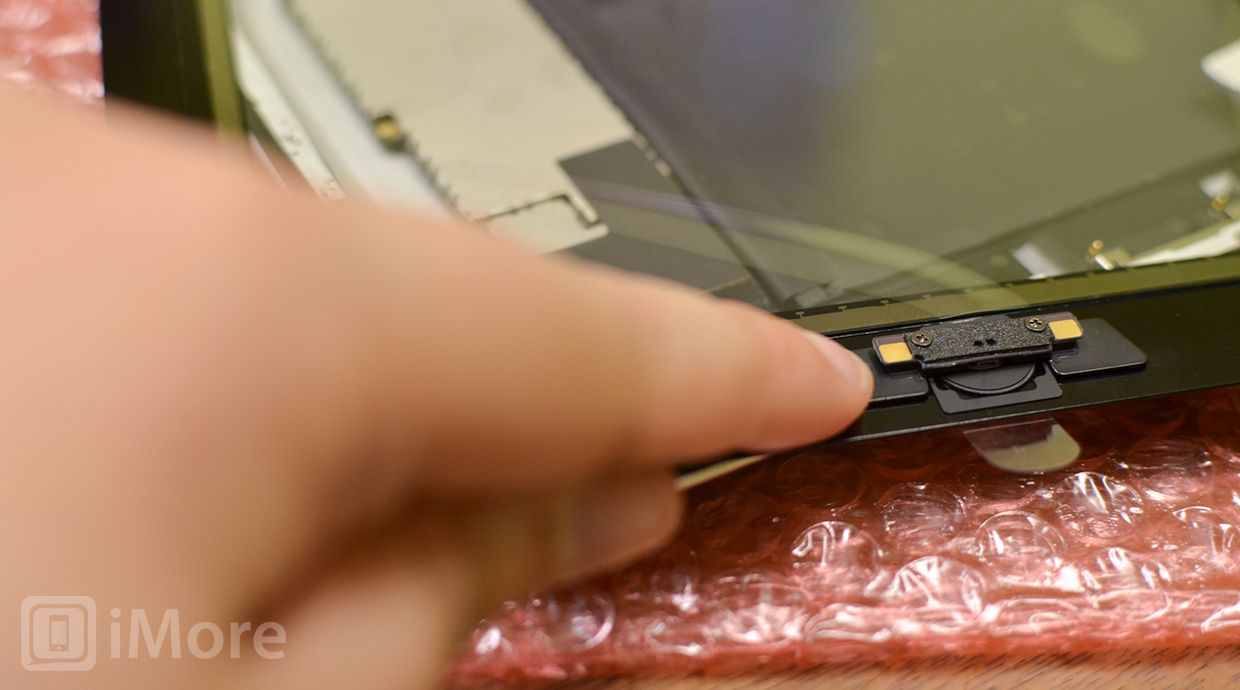

  8. Поместите скобу кнопки домой на новую сборку iPad

  9. Переверните узел и проверьте его, нажав на кнопку «Домой». Если кнопка «Домой» нажимает нормально, как следует, и чувствует себя хорошо, значит, вы правильно ее включили.

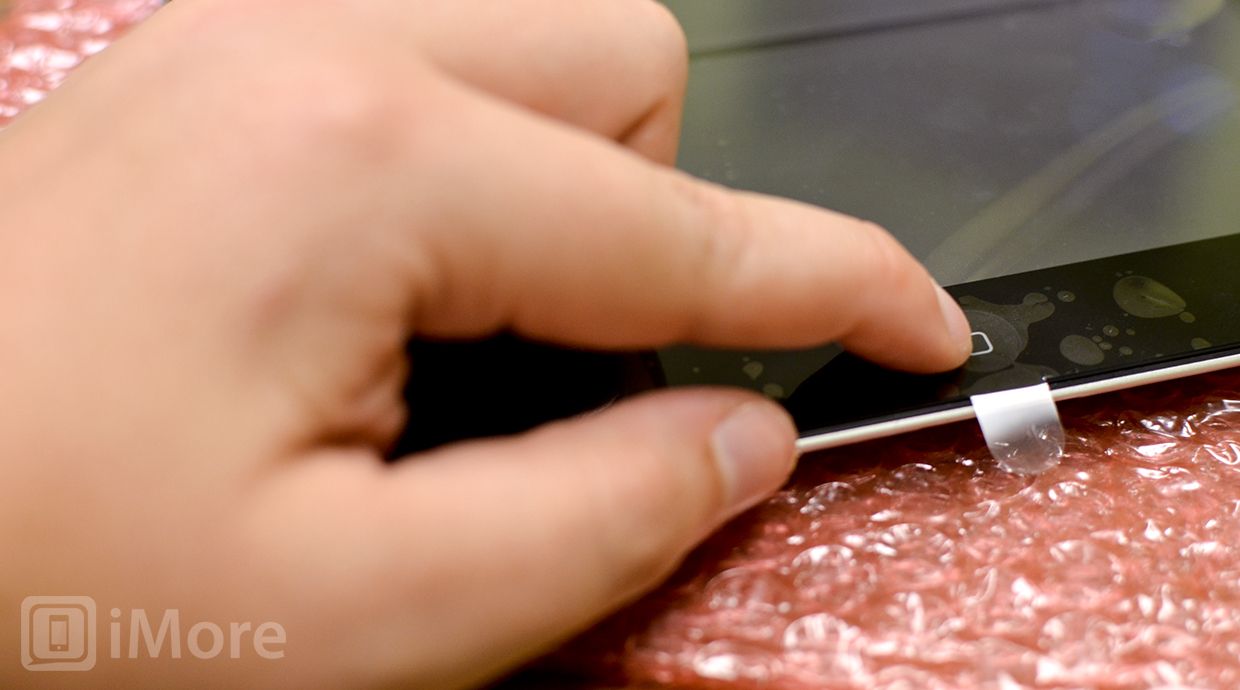

  10. Проверка сборки кнопки «Домой» на новом корпусе планшета iPad

Поместите камеру на новую сборку.

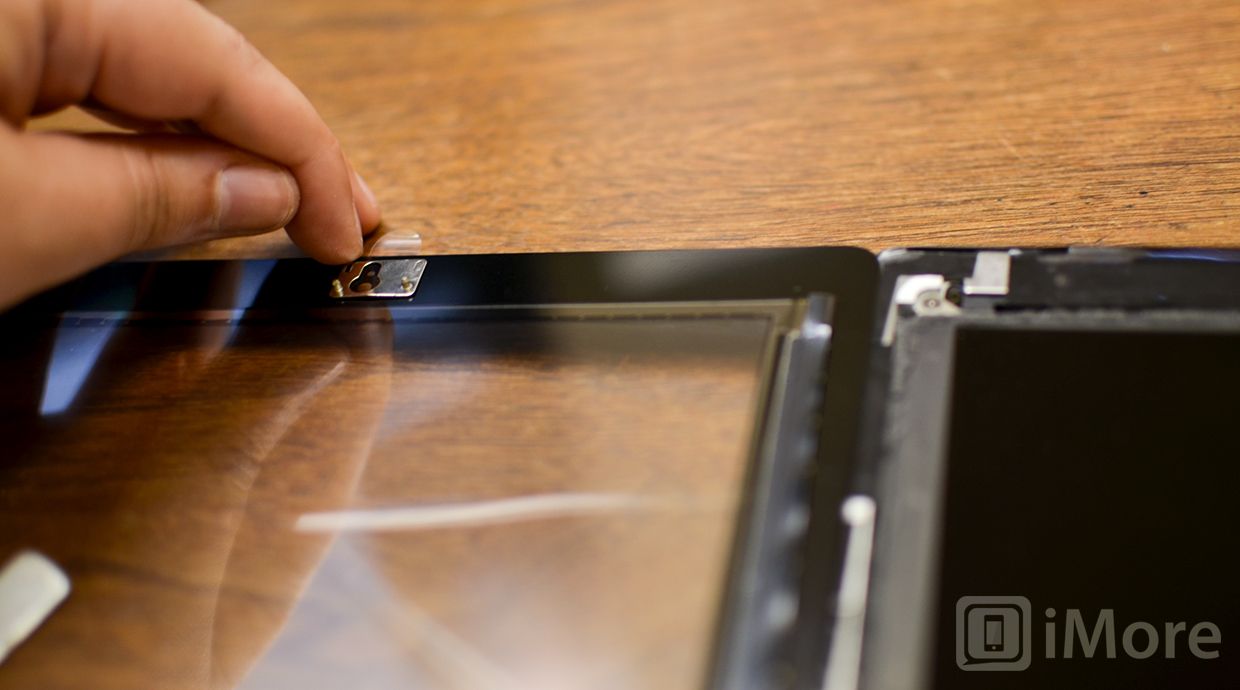

Поместите камеру на новый iPad

Чтобы закрепить камеру на новой сборке, при необходимости нанесите новый клей на ее заднюю часть (опять же, это рекомендуется). Используйте верхнюю часть рамы, чтобы убедиться, что она правильно выровнена, и плотно надавите.

Чтобы убедиться, что он установлен правильно, вы всегда можете аккуратно положить его в рамку iPad и убедиться, что верхняя часть выровнена, не зацепившись за что-нибудь вокруг держателя камеры.

Нанесите новый клей на раму iPad

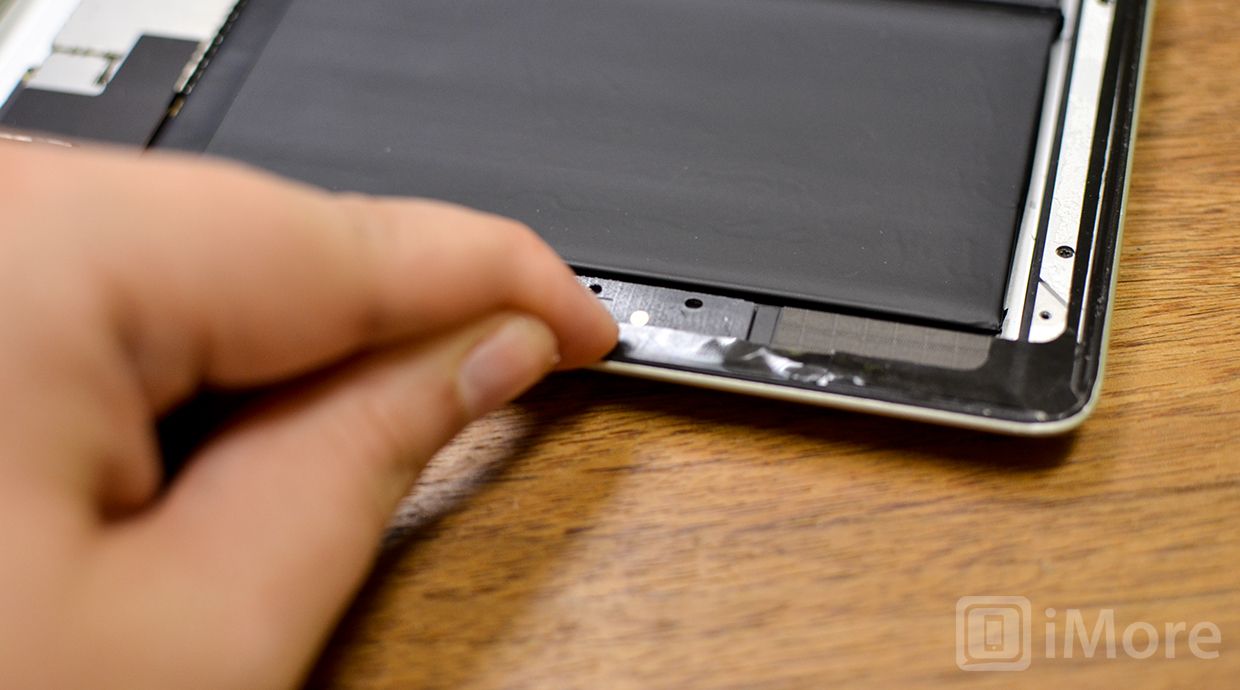

Рамка Reline для iPad с новым клеем

Если вы заказали новый дигитайзер для iPad, на который уже нанесен клей, вы можете пропустить этот шаг.

  1. Начните с любого угла и аккуратно положите новый клей по краю экрана. Предварительно нарезанные полоски работают лучше, но вы можете нарезать и свои.
  2. Убедитесь, что вы не закрываете какие-либо компоненты вокруг области кнопки «Домой», которые не должны быть закрыты. Также позаботьтесь о проводах, чтобы не защемить и не покрыть их клеем.
  3. Как только вы закончите наносить новый клей, пока не снимайте его основу.

Прикрепите новый дигитайзер в сборе

  1. Как только вы подготовили новую сборку, мы можем прикрепить ее к iPad.
  2. Осторожно вставьте два конца кабеля дигитайзера в гнездо, из которого вы вынули старый. Для правильной установки кабеля часть кабеля должна быть заправлена ​​под металлическую раму.

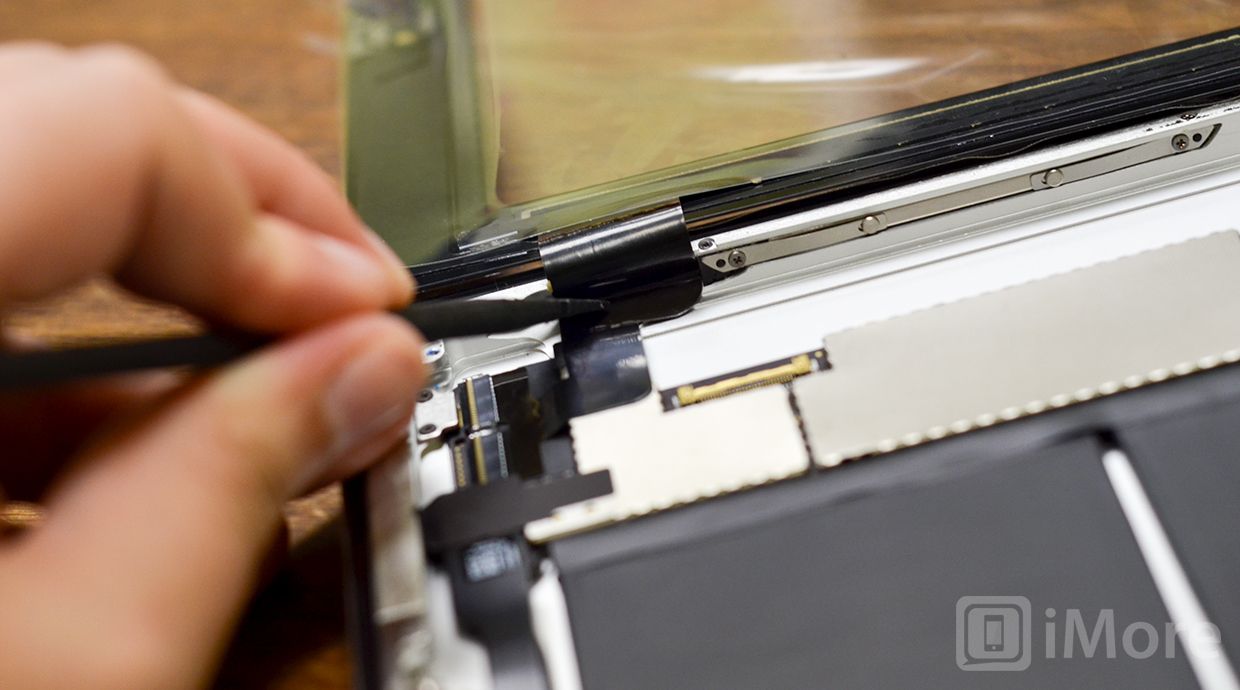

  3. ipad 2-местный кабель дигитайзера

  4. Большинство сменных кабелей будут иметь белые линии на каждой стороне. Убедитесь, что кабель дигитайзера протянут к белым линиям или находится немного позади них, иначе сенсорный экран может не реагировать полностью.
  5. Как только вы убедитесь, что кабель протянут до конца, вы можете использовать инструмент pry, чтобы зафиксировать зажимы, которые удерживают его на месте.

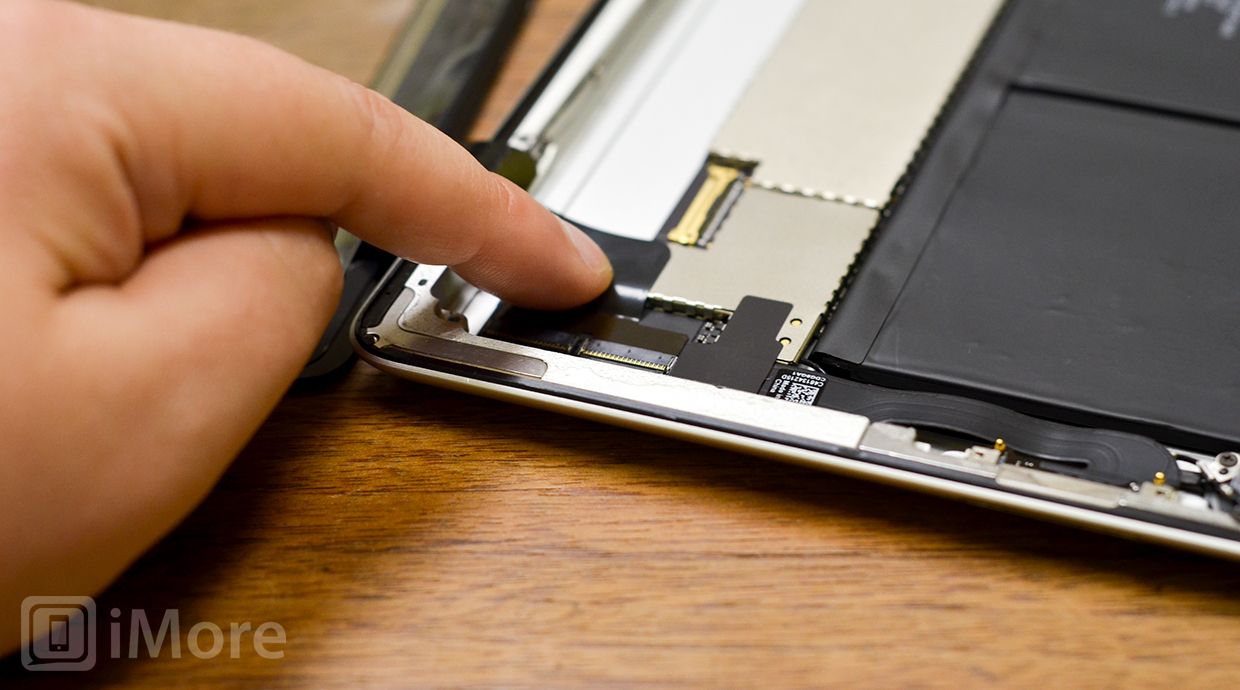

  6. iPad 2 безопасный кабель дигитайзера

Заменить ЖК-дисплей в сборе

  1. Точно так же, как вы прикрепили блок дигитайзера, аккуратно снова прикрепите блок ЖКД таким же образом.
  2. Убедитесь, что кабель вставлен до конца. Как только он окажется, закрепите зажим, который удерживает его на месте.

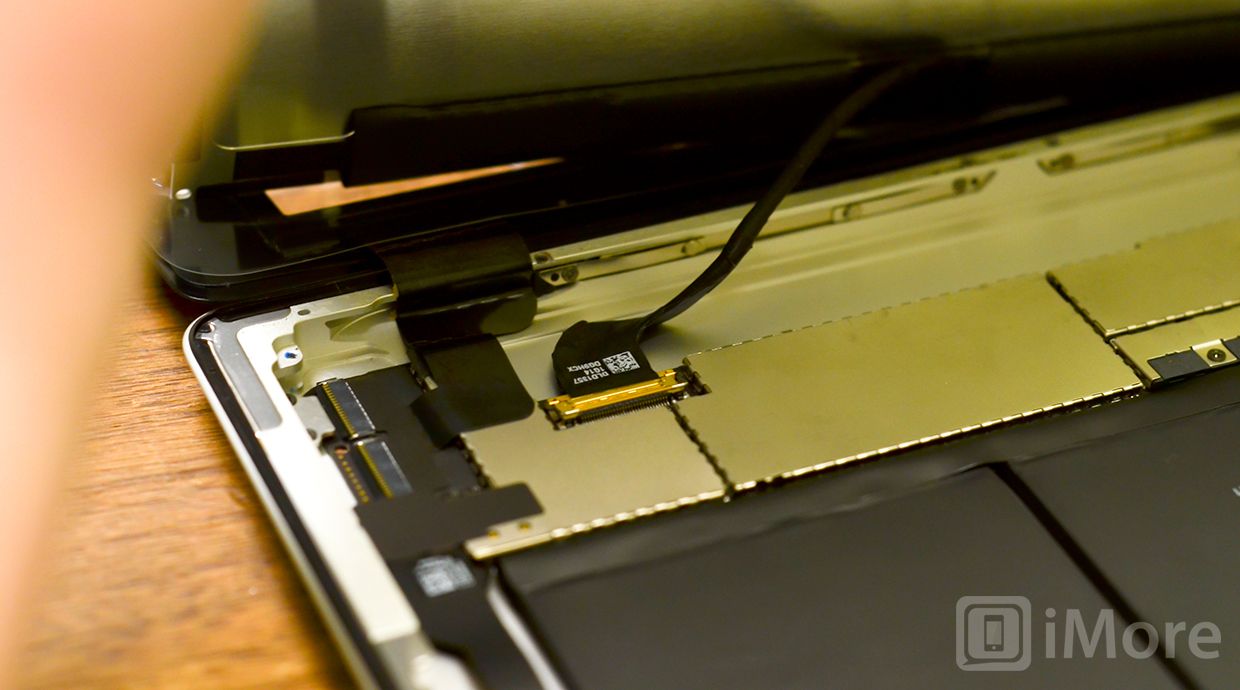

  3. iPad 2 заменить ЖК-кабель в разъем

  4. Аккуратно положите ЖК-дисплей на место и закрутите 4 винта по краю ЖК-дисплея.

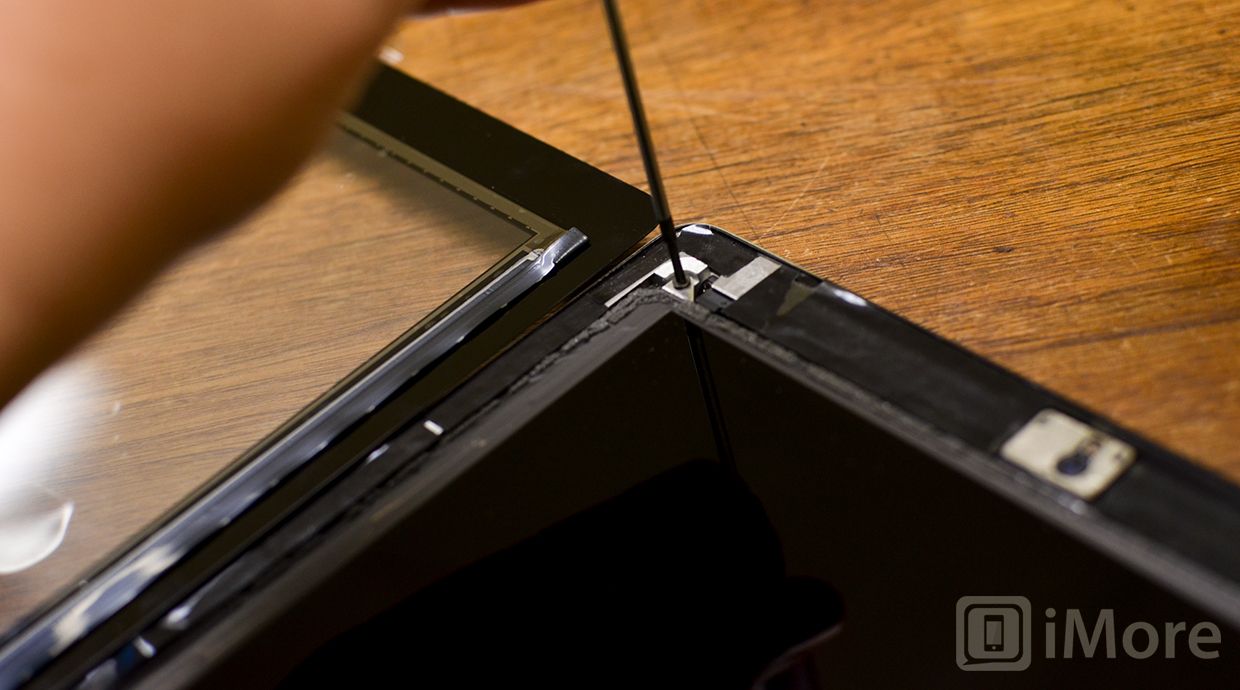

  5. Замените 4 винта, удерживающие ipad LCD на месте

Проверьте сборку дигитайзера

Прежде чем снимать защитную пленку с клея, сейчас самое время проверить сборку, вместо того, чтобы ждать, пока вы приклеите экран клеем, прежде чем понять, что он неисправен.

Аккуратно переверните дигитайзер и включите iPad. Как только появится слайд для разблокировки экрана, продолжайте и проведите пальцем, чтобы разблокировать экран, чтобы убедиться, что экран реагирует на прикосновения. Перейдите на главную страницу на минуту, чтобы убедиться, что все работает как обычно.

Если все в порядке, продолжайте, удерживая нажатой кнопку питания, и снова сдвиньте, чтобы выключить питание.

Если у вас возникли проблемы, еще раз проверьте кабель дигитайзера, убедившись, что он полностью закреплен и надежно закреплен. Если у вас по-прежнему нет возможности касания, возможно, у вас неисправный блок и вам необходимо отправить его обратно. Это очень редко, если вы использовали хорошего поставщика, который предлагает качественные запчасти. Это случается время от времени, хотя. Если это так, поместите ваш iPad в безопасное место, пока поставщик не отправит вам новый сменный дигитайзер в сборе.

Снимите клейкую подложку, защитные экраны и закрепите новый дигитайзер.

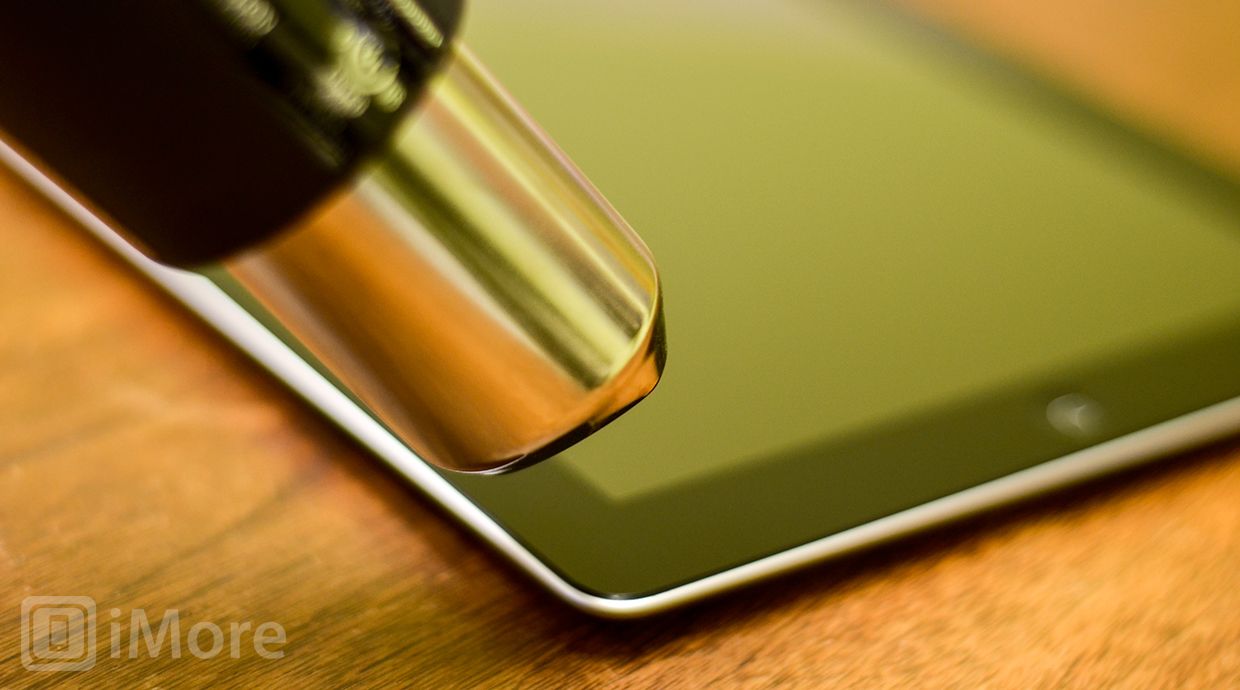

Нагрейте рамку iPad, чтобы закрепить на месте новый дигитайзер

Эта часть также может быть немного хитрой, поэтому убедитесь, что вы осторожны и очень аккуратно кладете дигитайзер.

  1. Снимите защитную пленку со всех сторон, соблюдая осторожность вокруг кабеля дигитайзера и следя за тем, чтобы кабель не застрял. Теперь удалите защитную подложку с внутренней стороны дигитайзера, которая защищает экран от попадания пыли внутрь.
  2. Осторожно вставьте дигитайзер на место, убедившись, что выровняли рамку сверху и снизу. Обратите особое внимание на фронтальную камеру и внизу вокруг кнопки «Домой». Проверьте кнопку «Домой» и убедитесь, что она нажата нормально, и посмотрите на фронтальную камеру, чтобы убедиться, что она выстроена правильно.
  3. Продолжайте прокладывать раму, осторожно вставляя ее на место.
  4. В нижнем левом углу, где расположен кабель дигитайзера, может потребоваться дополнительное давление, чтобы убедиться, что он закреплен над кабелем.
  5. Когда вы будете удовлетворены тем, как сидит дигитайзер, выньте тепловую пушку и осторожно нагрейте вокруг рамки в последний раз.
  6. Используйте чистящую тряпку, чтобы не обжечь пальцы и медленно обойти раму, прикладывая равномерное давление в каждой секции, чтобы прикрепить дигитайзер к раме. Я бы порекомендовал разогревать небольшие порции и удерживать каждую секцию в течение 30 секунд, пока вы не обойдете весь iPad.

И … готово!

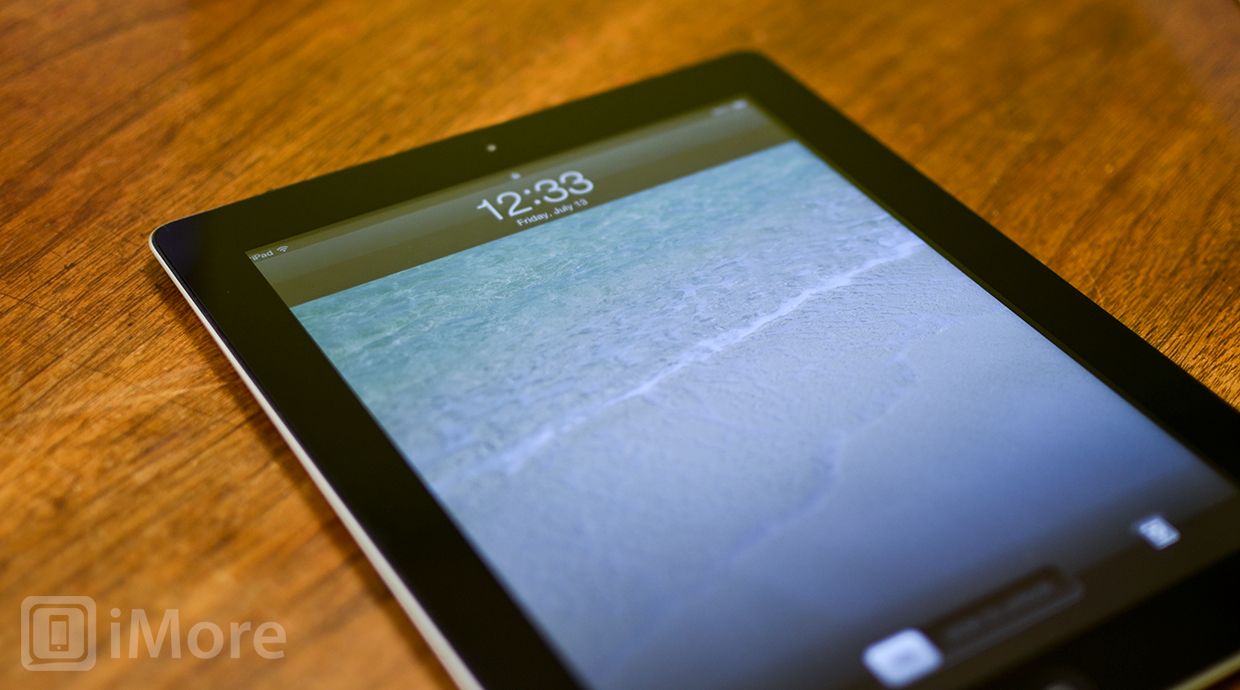

Готовая замена планшета iPad

После того, как вы убедились, что дигитайзер безопасен, вы можете продолжить и включить iPad 2. Если все было сделано правильно, у вас теперь должен быть снова работающий iPad 2 без разбитого экрана.

Это считается одним из самых сложных ремонтных работ на iOS-устройствах уровня ниндзя, поэтому, если вам это удастся, постарайтесь сильно похлопать себя по спине. Хорошей новостью является то, что если вы выполнили это восстановление с отличными результатами, у вас не должно возникнуть проблем с выполнением любого другого ремонта iPhone или iPod touch в будущем.
