Как самостоятельно отремонтировать разъем для наушников или выключить звук в iPhone 4S |

Симптомы обычно включают в себя включение и выключение звука, когда наушники подключены или вообще не воспроизводят звук. Выключатель звука может также столкнуться с проблемами, когда включение или выключение вибрации не приводит к отсутствию реакции или самому выключателю. Эти проблемы обычно связаны не с самим выключателем звука, а с кабелем, который находится под ним.

Независимо от того, возникают ли у вас проблемы с разъемом для наушников или переключателем приглушения звука на вашем iPhone 4S, это руководство поможет вам восстановить работоспособность обеих функций.

Отказ от ответственности: Как и в случае любого ремонта, iMore не несет ответственности за любой ущерб, который вы можете нанести вашему устройству. Также стоит учесть, что открытие вашего устройства для выполнения любого ремонта или модификации может привести к аннулированию гарантии Apple. Если вам неудобно открывать устройство, не надо. Будьте предельно осторожны и осторожны при выполнении ремонта на любом устройстве.

Если вам удобно ремонтировать собственное устройство, наденьте штаны ниндзя и продолжайте читать!

Что вам понадобится, чтобы заменить DIY разъем для наушников iPhone 4S или выключатель звука

iMore рекомендует использовать только качественные и оригинальные запчасти от известного поставщика, такого как iFixYouri. У них есть качественные запчасти, инструменты и многое другое для всех ваших потребностей ремонта.

• iPhone 4S (любой вариант)
• Запасной разъем для наушников и выключатель звука
• 5-точечная отвертка
• Стандартная отвертка Phillips № 000
• Spudger инструмент
• Лезвие бритвы
• Инструмент для открывания iSesamo (необязательно, но отлично подходит для прокладки кабелей и нанесения клея под клей)
• SIM-инструмент для удаления или скрепки

Выключите ваш iPhone 4S

Перед выполнением какого-либо ремонта вы всегда должны выключить устройство, прежде чем открывать его.

Снимите заднюю панель

1. Используя ваш защитная отвертка, Удалите 2 винта с каждой стороны порта разъема док-станции.
2. Отложите их в сторону. Они оба одинакового размера и длины, поэтому не имеет значения, если вы их перепутаете. Они взаимозаменяемы.
3. Аккуратно сдвиньте заднюю пластину, приложив немного пальцев внизу пальцами и скользя вверх.
4. Теперь снимите заднюю панель и отложите ее в сторону.

Снимите аккумулятор и заземляющий зажим

1. Используя ваш # 00 крестовая отвертка, выкрутите два винта, удерживающие аккумулятор на месте.
2. Эти винты имеют разную длину, поэтому убедитесь, что вы помните, какой из них идет куда. Тот, который немного больше, это нижний винт.
3. Под зажимом для аккумулятора находится маленький заземляющий зажим, на котором расположен первый винт. Используйте свой инструмент spudger или пальцем, чтобы удалить его, прежде чем приподнять клип. Много раз он может летать, если вы сначала не удалите его, а затем вам будет трудно его найти, поэтому лучше сначала удалить его.
4. Теперь используйте ваш инструмент spudger и в нижней части зажима для батареи осторожно приподнимите его, чтобы он выдвинулся вверх.
5. Переместитесь к краю iPhone, где расположены кнопки регулировки громкости, и используйте ваш инструмент spudger аккуратно приподнять аккумулятор. Он приклеен большим количеством клея, поэтому соблюдайте осторожность при подъеме вверх, чтобы не согнуть аккумулятор. Вот почему я не использую пластиковую вкладку, которая предоставляется. Это обычно разрывает или сгибает батарею. Если одна из частей устойчива, переместите инструмент для подглядывания немного ниже и осторожно начните поднимать его в разных местах, стараясь не приближаться слишком близко к кабелям кнопки регулировки громкости вверх.
6. Как только вы вытащили аккумулятор из iPhone 4S, мы можем двигаться дальше.

Снимите верхние щиты логической платы

1. Используя ваш # 00 крестовая отвертка, удалить четыре винта которые держат верхний серебряный щит на месте и один винт, который удерживает маленький черный щит на месте.
2. Теперь используйте ваш spudger или pry tool аккуратно поднять серебряный щит из iPhone.
3. Используйте свой spudger или pry tool поднять черный щит из iPhone.
4. Отложите оба экрана в сторону и убедитесь, что ваши винты организованы для последующей сборки.

Отсоедините кабели верхней логической платы снять заднюю камеру

Используя ваш spudger или pry tool осторожно отсоедините все кабели в верхней части платы логики. Есть семь кабелей общее количество. Один из кабелей лежит под самый нижний кабель, поэтому вам нужно будет отсоединить кабель над ним, прежде чем сложить его и выявить более короткий кабель снизу.

После того, как вы отсоедините семь кабелей, вы сможете поднять камеру, расположенную сзади, прямо из iPhone. Он подключен только одним кабелем.

Отсоединить разъем док-станции

1. Используя ваш # 00 крестовая отвертка Снимите экран, который закрывает кабель разъема док-станции в направлении средней левой части iPhone. Помните, какой винт пришел откуда, как они находятся различных размеров. Аккуратно вытащите экран из iPhone и отложите его в сторону.
2. Примете ваше инструмент spudger и аккуратно приподнимите кабель разъема док-станции и отогните его, как показано ниже. Выполняйте этот шаг с осторожностью, так как на нижней стороне кабеля есть клей. Будьте осторожны, чтобы не порвать кабель, потянув его на себя быстро.
3. Оставьте кабель в этом положении и переходите к следующему разделу.

Поднимите сотовую антенну

1. Используя ваш инструмент spudgerосторожно приподнимите круглое соединение для сотовой антенны. Он должен легко подойти, поэтому осторожно приподнимите.
2. Вы заметите, что это обернуто вокруг металлического зажима. Аккуратно разверните его, чтобы он торчал вверх, и оставьте его в этом положении.

Выньте SIM-карту и лоток

С помощью Инструмент для удаления SIM или гнутая скрепка, извлеките лоток для SIM-карты и установите его, а SIM-карту в сторону.

Снимите плату логики

1. Удалить три # 00 Винты с крестообразным шлицем в верхней, средней и нижней левой части платы логики с вашим # 00 крестовая отвертка. Верхний винт имеет кусок ленты над ним, который вам нужно отогнуть. После удаления вы также заметите золотой зажим заземления под ним. Убедитесь, что вы не потеряете его, так как он понадобится вам для повторной сборки.
2. Есть еще два винта, удерживающие плату логики на месте, и вам нужно будет удалить их с вашим плоская отвертка. Они расположены на в правом верхнем углу а также низ логической платы.
3. Теперь вы сможете поднять плату логики из iPhone. Используйте область, в которой находилась камера, обращенная назад, и нижнюю часть платы логики, чтобы поднять ее прямо.

Снять металлический фиксатор фронтальная камера

Металлический фиксатор, закрывающий фронтальную камеру. Чтобы удалить его, используйте инструмент pry, чтобы аккуратно снять его. Убедитесь, что вы не потеряете его, так как он понадобится вам для повторной сборки. Теперь, когда металлический фиксатор снят, вы можете осторожно снять переднюю камеру с iPhone 4S.

Снимите разъем для наушников и кабель датчика выключателя звука в сборе

1. Начните с удаления винта, удерживающего верхнюю антенну # 00 крестовая отвертка.

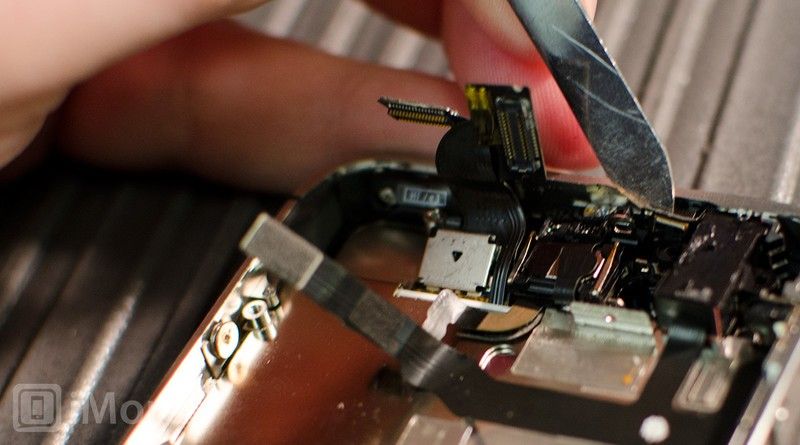

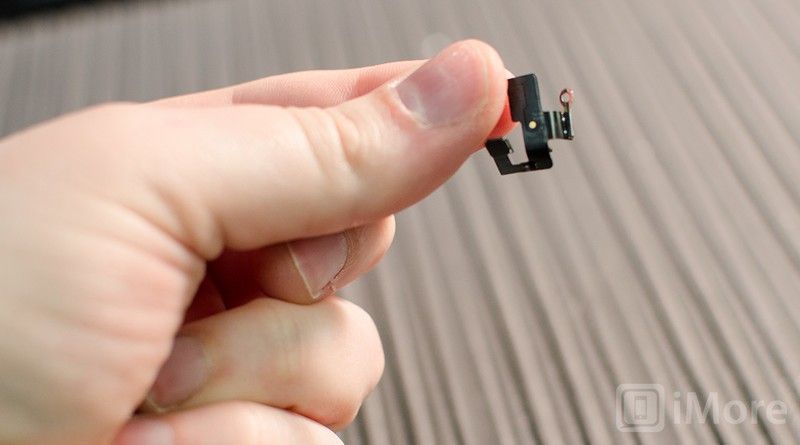

2. С помощью металлический шпатель или пинцет, снимите верхнюю антенну с разъема для наушников. Он удерживается только с небольшим количеством клея и должен довольно легко ослабнуть. Будьте внимательны, чтобы обратить внимание на то, как он был уложен, чтобы вы знали, как положить его обратно во время сборки.

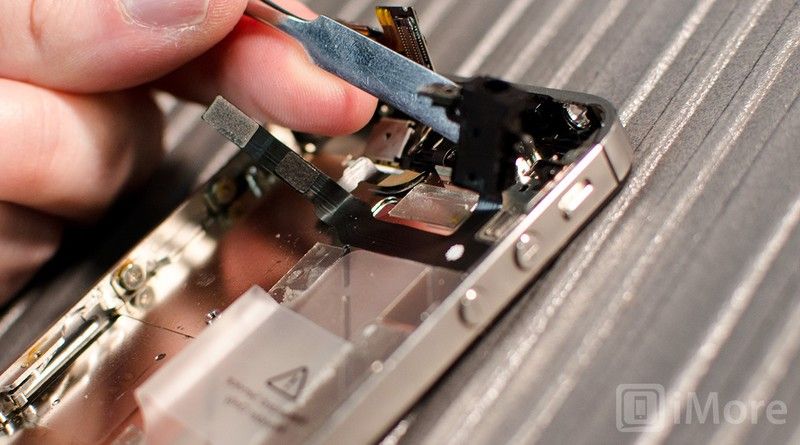

3. Используйте свой пинцет или инструмент для подглядывания осторожно отсоединить микрофон с шумоподавлением от верхней рамки. Делать не попытайтесь полностью удалить его, так как он подключен к кабелю наушников. Вы только захотите ослабить это достаточно, чтобы клей полностью сломался.

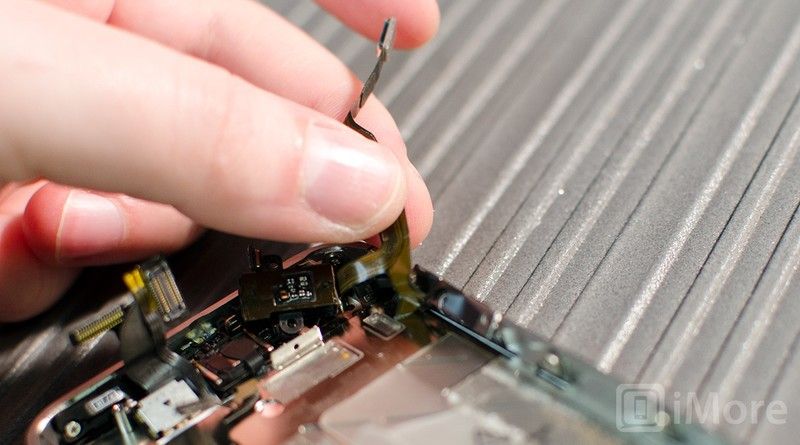

4. Опять же, используя пинцет или инструмент для подглядывания осторожно вытащите разъем для наушников из вашего iPhone 4S. Он по-прежнему прикреплен, поэтому вам нужно будет только сместить его с центрального блока.

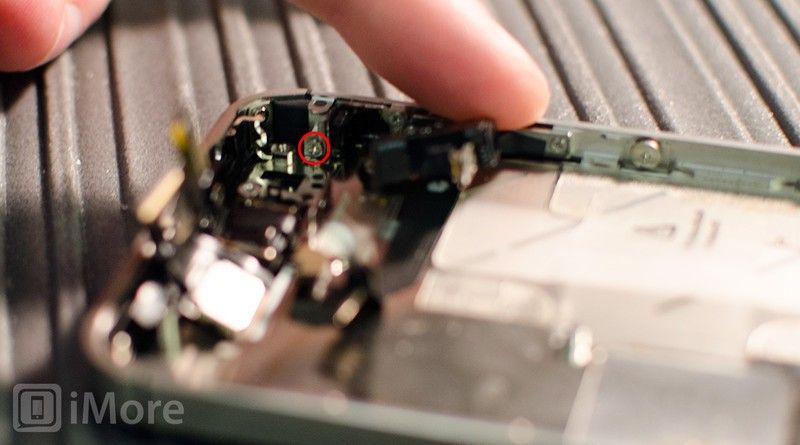

5. Теперь использую то же самое # 00 крестовая отвертка, выкрутите винт по направлению к верхней части корпуса.

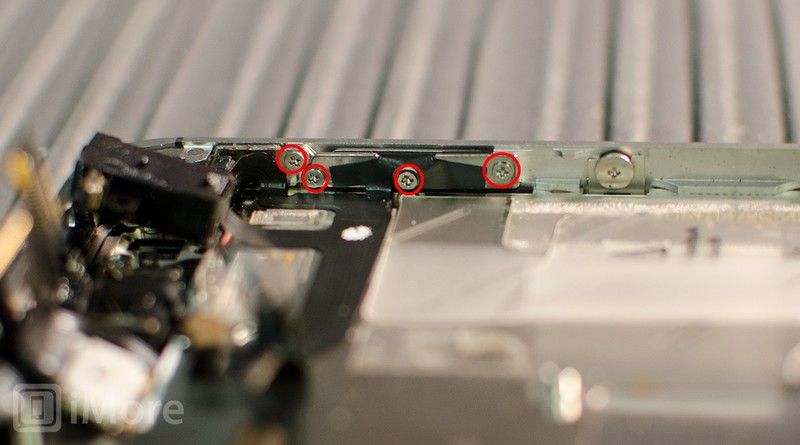

6. Теперь продвиньтесь немного дальше вниз по внутренней части среднего блока и удалите четыре винта с твоим # 00 крестовая отвертка которые удерживают в выключателе вибрации, а также кнопки громкости.

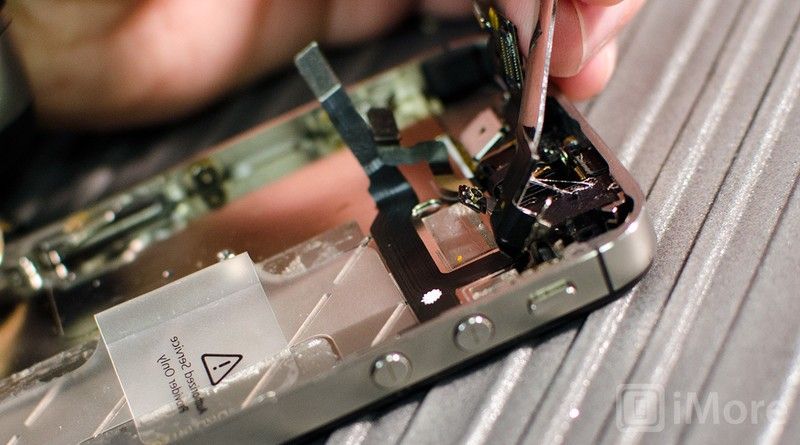

7. Тщательно выбить вибрационный переключатель используя ваш пинцет или подглядывать заботясь, чтобы не полностью вытащить это только пока.

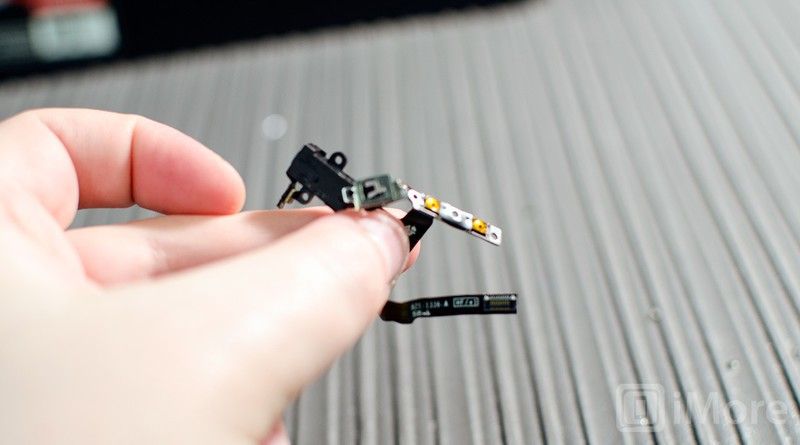

8. Теперь у нас есть все компоненты, подключенные к наушникам и гибкому кабелю выключателя звука. Отсюда мы можем теперь осторожно подтянуть кабель и полностью удалить его из устройства.

Заменить разъем для наушников и выключить тумблер

Чтобы заменить гнездо для наушников и кабель выключателя звука, следуйте инструкциям по снятию точно в обратном порядке. Обратите внимание, что вам, возможно, придется перенести металлические кронштейны на новый кабель, если приобретенный вами запасной кабель не поставляется с предварительно установленными кронштейнами.

Заменить фронтальную камеру металлический фиксатор

Теперь замените переднюю камеру новой запасной частью. Как только он будет надежно закреплен, вы можете заменить металлический фиксатор, вернув его на место.

Соберите свой iPhone 4S

Чтобы собрать свой iPhone 4S, вы можете либо следовать всем этим указаниям в точном обратном порядке, либо просмотреть наше видео-руководство по повторной сборке, в котором вы узнаете, как собрать его с экрана, снова включить и протестировать. Для замены гнезда для наушников и сенсорного кабеля вам нужно будет смотреть от 5 минут до 3 секунд до конца видео.

И … готово!

Как только вы полностью восстановите свой iPhone 4S и будете уверены, что у вас нет оставшихся винтов, вы можете продолжить и снова включить устройство. Если все прошло хорошо, вы должны увидеть логотип Apple. Поскольку мы заменили кабель, который управляет как разъемом для наушников, так и бесшумным переключателем, обязательно тщательно протестируйте оба, чтобы убедиться, что они работают правильно.

Если они есть, похлопайте себя по спине. Ты официально сделай сам ниндзя.
