Как самостоятельно починить застрявшую или сломанную кнопку питания iPhone 4S |

IPhone был подвержен проблемам с кнопкой питания с тех пор, как появился iPhone 4. Как оказалось, iPhone 4S также не застрахован от застрявших кнопок питания. Со временем кабель изнашивается и становится все труднее нажимать кнопку питания. В некоторых случаях он становится полностью утопленным, в результате чего прессы даже не регистрируются.

Если эта проблема звучит так, как будто вы сталкиваетесь с iPhone 4S, ремонт своими руками может вернуть ее в нормальное состояние с некоторым терпением и необходимыми инструментами. Это также будет стоить намного меньше, чем новый iPhone.

Если вы готовы, следуйте. А если нет, следуйте в любом случае, и мы направим вас к профессионалам, которые могут сделать ремонт для вас.

Отказ от ответственности: Как и в случае любого ремонта, iMore не несет ответственности за любой ущерб, который вы можете нанести вашему устройству. Также стоит учесть, что открытие вашего устройства для выполнения любого ремонта или модификации может привести к аннулированию гарантии Apple. Если вам неудобно открывать устройство, не надо. Будьте предельно осторожны и осторожны при выполнении ремонта на любом устройстве.

Что вам понадобится, чтобы заменить iPhone 4S кабелем кнопки питания

iMore рекомендует использовать только качественные и оригинальные запчасти от известного поставщика, такого как iFixYouri. У них есть качественные запчасти, инструменты и многое другое для всех ваших потребностей ремонта.

  • Сменный кабель питания кнопки питания
  • 5-точечная отвертка
  • Стандартная отвертка Phillips № 000
  • Spudger инструмент
  • Лезвие бритвы
  • Инструмент для открывания iSesamo (необязательно, но отлично подходит для прокладки кабелей и нанесения клея под клей)

Выключите ваш iPhone 4S

Перед выполнением какого-либо ремонта вы всегда должны выключить устройство, прежде чем открывать его.

Снимите заднюю панель

  1. Используя ваш защитная отвертка, Удалите 2 винта с каждой стороны порта разъема док-станции.
  2. Винты для док-станции iPhone 4S

  3. Отложите их в сторону. Они оба одинакового размера и длины, поэтому не имеет значения, если вы их перепутаете. Они взаимозаменяемы.
  4. Аккуратно сдвиньте заднюю пластину, приложив немного пальцев внизу пальцами и скользя вверх.
  5. iPhone 4S снять заднюю панель

  6. Теперь снимите заднюю панель и отложите ее в сторону.
  7. удаление iPhone 4S назад

Снимите аккумулятор и заземляющий зажим

  1. Используя ваш # 00 крестовая отвертка, выкрутите два винта, удерживающие аккумулятор на месте.
  2. нижний винт батареи iPhone 4S

  3. Эти винты имеют разную длину, поэтому убедитесь, что вы помните, какой из них идет куда. Тот, который немного больше, это нижний винт.
  4. Под зажимом для аккумулятора находится маленький заземляющий зажим, на котором расположен первый винт. Используйте свой инструмент spudger или пальцем, чтобы удалить его, прежде чем приподнять клип. Много раз он может летать, если вы сначала не удалите его, а затем вам будет трудно его найти, поэтому лучше сначала удалить его.
  5. удаление заземляющего зажима iPhone 4Sзажим для заземления iPhone 4S

  6. Теперь используйте ваш инструмент spudger и в нижней части зажима для батареи осторожно приподнимите его, чтобы он выдвинулся вверх.
  7. зажим для аккумулятора iPhone 4S

  8. Переместитесь к краю iPhone, где расположены кнопки регулировки громкости, и используйте ваш инструмент spudger аккуратно приподнять аккумулятор. Он приклеен большим количеством клея, поэтому соблюдайте осторожность при подъеме вверх, чтобы не согнуть аккумулятор. Вот почему я не использую пластиковую вкладку, которая предоставляется. Это обычно разрывает или сгибает батарею. Если одна из частей устойчива, переместите инструмент для подглядывания немного ниже и осторожно начните поднимать его в разных местах, стараясь не приближаться слишком близко к кабелям кнопки регулировки громкости вверх.
  9. удаление батареи iPhone 4S

  10. После того, как вы вытащили аккумулятор из iPhone 4S, мы можем перейти к следующему разделу.

Снимите верхние щиты логической платы

  1. Используя ваш # 00 крестовая отвертка, удалить четыре винта которые держат верхний серебряный щит на месте и один винт, который удерживает маленький черный щит на месте.
  2. удаление экрана платы логики iphone 4s

  3. Теперь используйте ваш spudger или pry tool аккуратно поднять серебряный щит из iPhone.
  4. Используйте свой spudger или pry tool поднять черный щит из iPhone.
  5. Отложите оба экрана в сторону и убедитесь, что ваши винты организованы для последующей сборки.

Отсоедините кабели верхней логической платы снять заднюю камеру

Используя ваш spudger или pry tool осторожно отсоедините все кабели в верхней части платы логики. Есть семь кабелей общее количество. Один из кабелей лежит под самый нижний кабель, поэтому вам нужно будет отсоединить кабель над ним, прежде чем сложить его и выявить более короткий кабель снизу.

После того, как вы отсоедините семь кабелей, вы сможете поднять камеру, расположенную сзади, прямо из iPhone. Он был подключен только одним кабелем.

Отсоединить разъем док-станции

  1. Используя ваш # 00 крестовая отвертка Снимите экран, который закрывает кабель разъема док-станции в направлении средней левой части iPhone. Помните, какой винт пришел откуда, как они находятся различных размеров. Аккуратно вытащите экран из iPhone и отложите его в сторону.
  2. Снимите разъем док-станции для экрана iPhone 4 CDMA

  3. Примете ваше инструмент spudger и аккуратно приподнимите кабель разъема док-станции и отогните его, как показано ниже. Выполняйте этот шаг с осторожностью, так как на нижней стороне кабеля есть клей. Будьте осторожны, чтобы не порвать кабель, потянув его на себя быстро.
  4. Снимите док-разъем кабеля iPhone 4 CDMA

  5. Оставьте кабель в этом положении и переходите к следующему разделу.

Поднимите сотовую антенну

  1. Используя ваш инструмент spudgerосторожно приподнимите круглое соединение для сотовой антенны. Он должен легко подойти, поэтому осторожно приподнимите.
  2. Отсоединить антенный кабель iPhone 4 CDMA

  3. Вы заметите, что это обернуто вокруг металлического зажима. Аккуратно разверните его, чтобы он торчал вверх, и оставьте его в этом положении.

Выньте SIM-карту и лоток

С помощью Инструмент для удаления SIM или гнутая скрепка, извлеките лоток для SIM-карты и установите его, а SIM-карту в сторону.

Снимите плату логики

  1. Удалить три # 00 Винты с крестообразным шлицем в верхней, средней и нижней левой части платы логики с вашим # 00 крестовая отвертка. Верхний винт имеет кусок ленты над ним, который вам нужно отогнуть. После удаления вы также заметите золотой зажим заземления под ним. Убедитесь, что вы не потеряете его, так как он понадобится вам для повторной сборки.
  2. Есть еще два винта, удерживающие плату логики на месте, и вам нужно будет удалить их с вашим плоская отвертка. Они расположены на в правом верхнем углу а также низ логической платы.
  3. Теперь вы сможете поднять плату логики из iPhone. Используйте область, в которой находилась камера, обращенная назад, и нижнюю часть платы логики, чтобы поднять ее прямо.

Снимите фронтальную камеру FaceTime

  1. Приподнимите металлический щит который защищает фронтальную камеру с помощью вашего металлический шпатель или черный инструмент spudger.
  2. Теперь аккуратно снимите переднюю камеру с iPhone 4S, стараясь не порвать кабель.
  3. Отложите переднюю камеру в сторону до сборки.

Замените гибкий кабель кнопки питания

Фактическая кнопка в iPhone 4S — это не то, что вызывает проблемы, это фактический кабель питания и сенсорный кабель, который вы должны были заменить. Это сложная часть, поэтому убедитесь, что вы очень осторожны при выполнении следующих шагов, так как кабели очень деликатные.

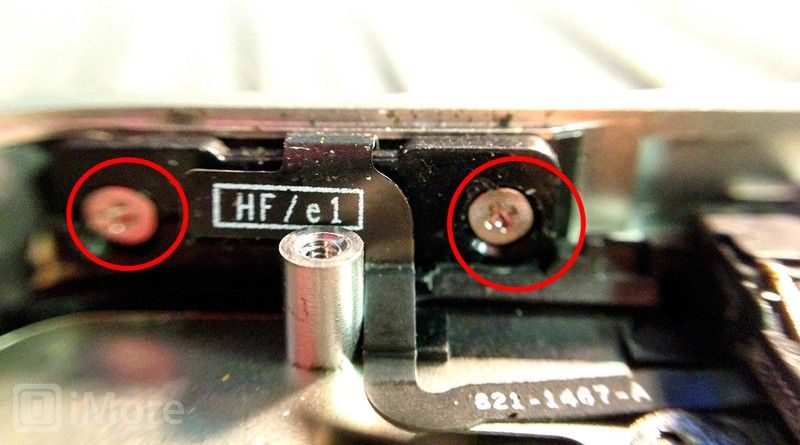

  1. Удалить два винта по обе стороны от кронштейна кнопки питания с помощью вашего # 00 крестовая отвертка.
  2. Аккуратно разверните кабель кнопки питания с помощью пинцета или пальцев. Не пытайтесь полностью удалить его, поскольку он все еще прикреплен.

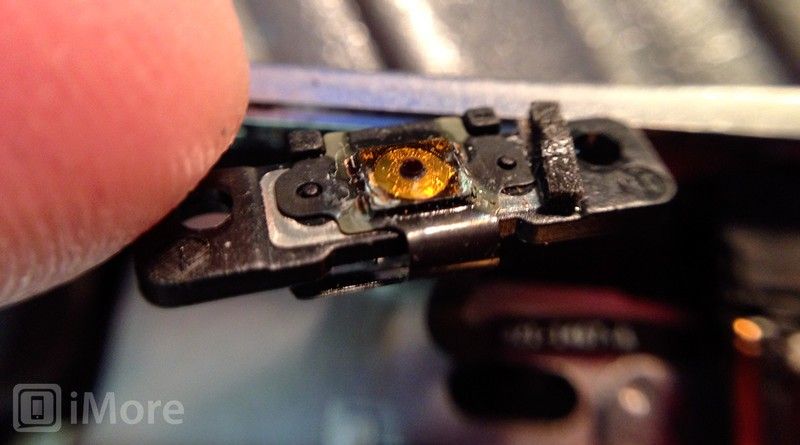

  3. Вы можете удалить кнопку фактического питания, если хотите, но это не обязательно. Может выпасть сам по себе и это нормально. Просто убедитесь, что вы приняли к сведению, как он возвращается. Часть кронштейна обращена вниз.

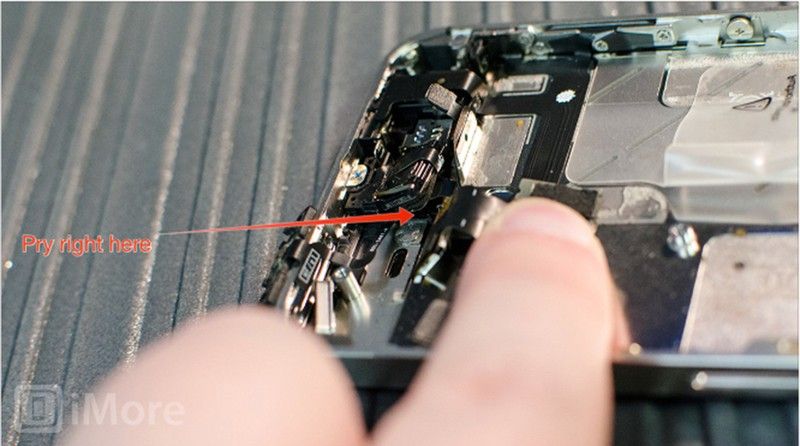

  4. Теперь используйте ваш черный spudger инструмент или подглядывать чтобы приподнять динамик и пену, прикрепив его к средней части корпуса. Опять же, не пытайтесь полностью подтянуть кабель, так как он все еще подключен к средней части вашего iPhone.

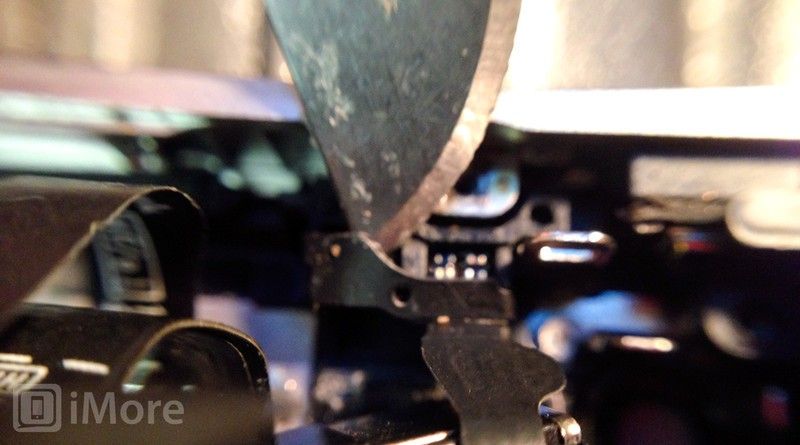

  5. Существует черная скобка расположен прямо над тем местом, где сидел наушник. Осторожно приподнимите его, используя лезвие бритвы или металлический шпатель. Будьте осторожны, чтобы не сломать его, так как он тонкий. Я также рекомендую положить на него руку или палец, чтобы он не вылетел и не потерялся.

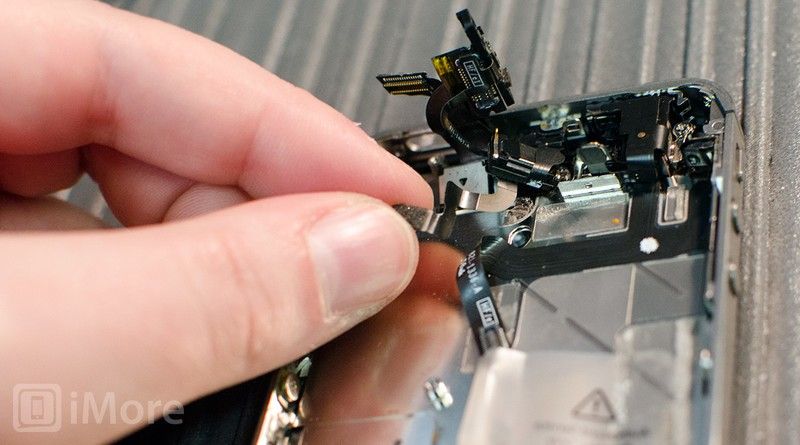

  6. Теперь убедитесь, что другой конец кабеля питания и гибкого кабеля датчика по-прежнему не прикреплен к средней части корпуса.

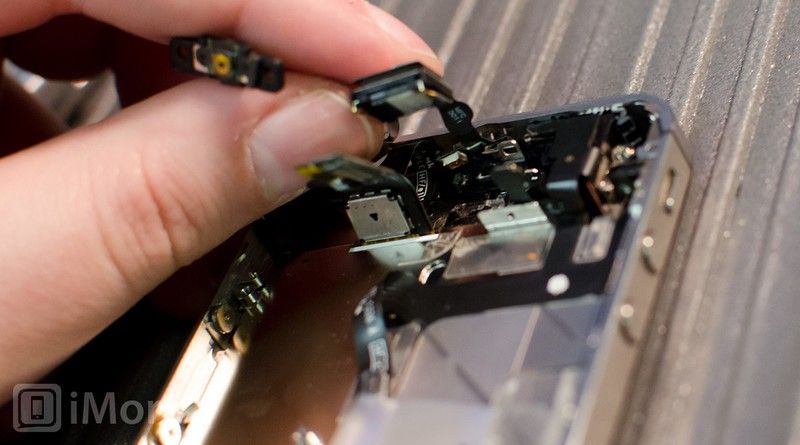

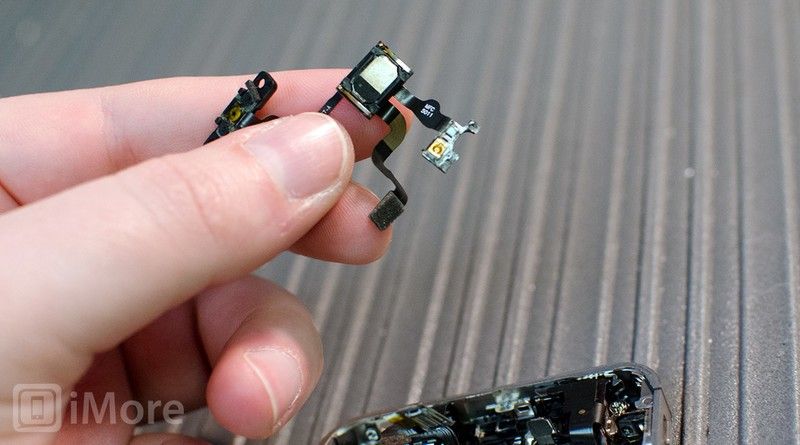

  7. Теперь вы можете пойти дальше и удалить кнопку питания и кабель датчика в сборе с iPhone. Вы заметите, что динамик все еще прикреплен. Просто аккуратно удалите его из сборки и перенесите на новый.
  8. В зависимости от того, была ли приобретенная вами новая сборка с предварительно установленным кронштейном, вам также может понадобиться перенести кронштейн.

Вы замените кнопку питания и кабель датчика точно так же, как вы сняли его, только в обратном порядке. Не забудьте потратить время и убедиться, что кабели сложены и согнуты правильно. Иногда полезно посмотреть, как ваш старый кабель согнут и сложен, и убедиться, что новый кабель выглядит так же.

Pro совет: При ввинчивании кронштейна кнопки питания проверьте кнопку питания и убедитесь, что она нажимается правильно, и вы слышите ее «щелчок». Не завинчивайте крепежные винты слишком сильно, иначе у вас возникнут проблемы с нажатием кнопки.

Соберите свой iPhone 4S

Чтобы собрать свой iPhone 4S, вы можете либо следовать всем этим указаниям в точном обратном порядке, либо просмотреть наше видео-руководство по повторной сборке, в котором вы узнаете, как его собрать. Обратите внимание, что сборка — это все, начиная с экрана и заканчивая полной сборкой. Вам нужно будет наблюдать с точки зрения замены платы логики только после того, как вы снова закрепите фронтальную камеру.

И … готово!

После того, как вы полностью соберете свой iPhone 4S (лишние винты плохие!), Вы можете снова включить iPhone с помощью кнопки питания. Если вы видите логотип Apple, миссия выполнена! Теперь вы знаете, что ваша кнопка питания снова работает.

Как только ваш iPhone 4S загрузится, убедитесь, что вы все протестировали, чтобы убедиться, что все снова работает хорошо. Нажмите кнопку питания несколько раз, чтобы включить и выключить экран, чтобы еще раз подтвердить, что все вернулось в рабочее состояние.

Вот и все, вы сделали!
