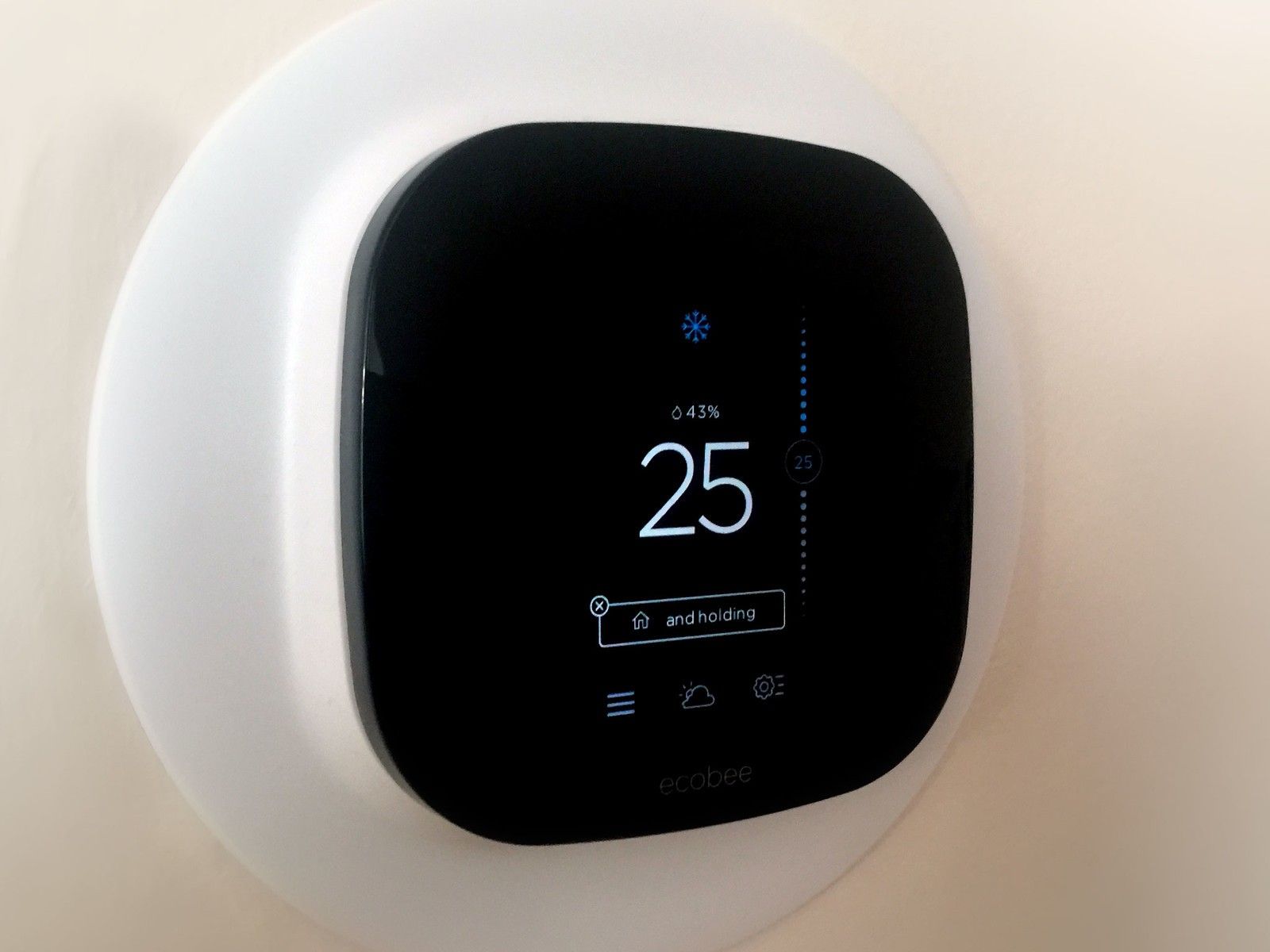

В праздничный сезон в самом разгаре, я уверен, что многие из наших читателей получат некоторые удивительные технические подарки от любимых. Я только что переехала в новый дом и получила ранний подарок удивительного умного термостата ecobee для моего нового места. Хотя в моем последнем доме установка была такой же простой, как замена проводов от старой системы к новой экоби, мой новый дом был не так добр к нам. Но с приступом и прибегая к помощи размещения на форумах поддержки HVAC, мы упорно и пользуются особенности подключенного термостата!

Вот как вы можете настроить свой термостат ecobee, если установка идет не совсем гладко.

Как установить свой термостат ecobee

Мы кратко подробно описали процесс установки. Если все идет как ожидалось, вот шаги в краткой форме:

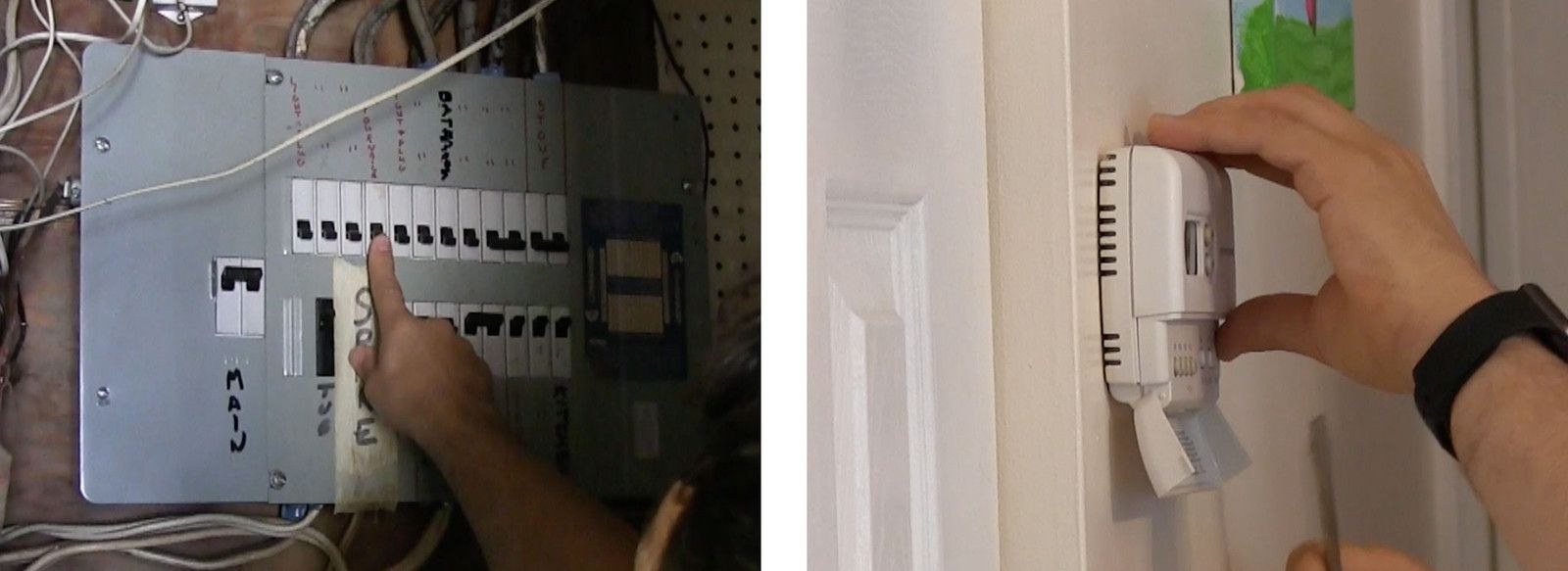

  1. Выключить выключатели для системы вентиляции и кондиционирования (отопление, вентиляция, кондиционирование).

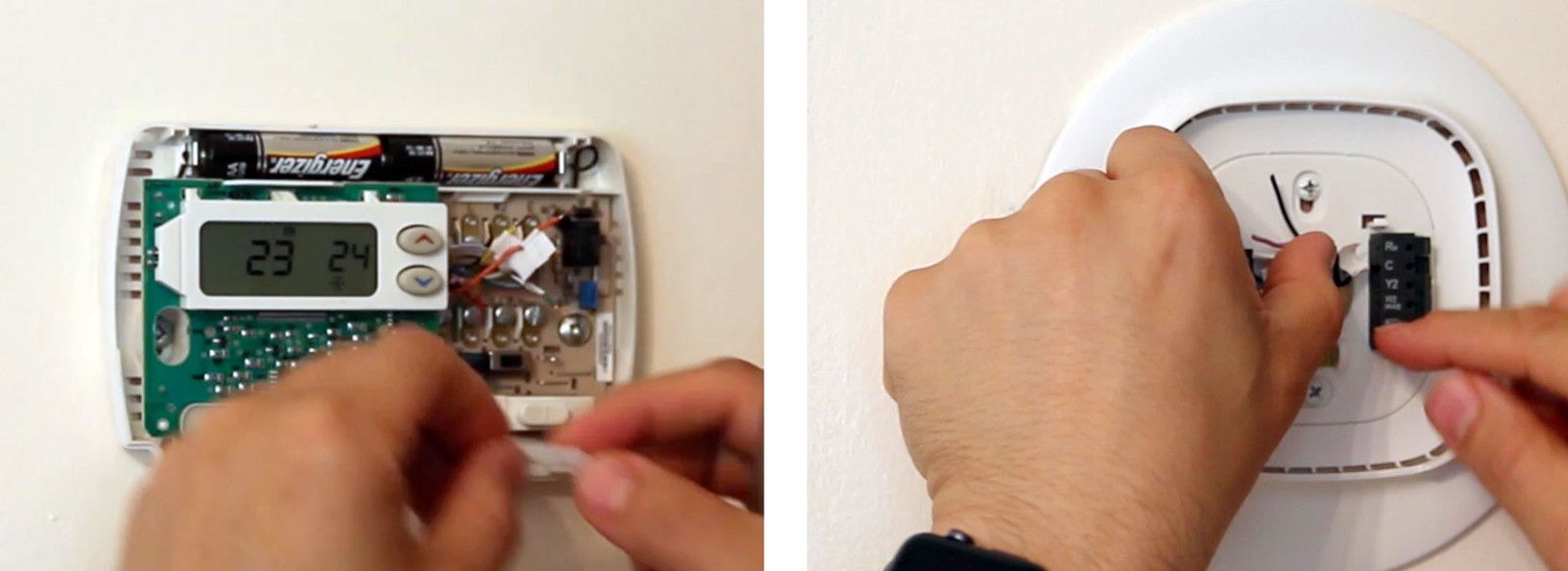

  2. Удалить покрытие старого термостата.

  3. До откручивания чего-либо, этикетка все провода с предоставленными наклейками. Каждый провод должен иметь соответствующий разъем, помеченный буквой в зависимости от того, какие дополнительные услуги у вас есть, такие как отопление, кондиционер, увлажнители и т. Д.).

  4. Если у вас есть провод с пометкой «С», то вы можете пойти дальше и соединять помеченные провода в соответствующий разъем на пластине разъема ecobee.

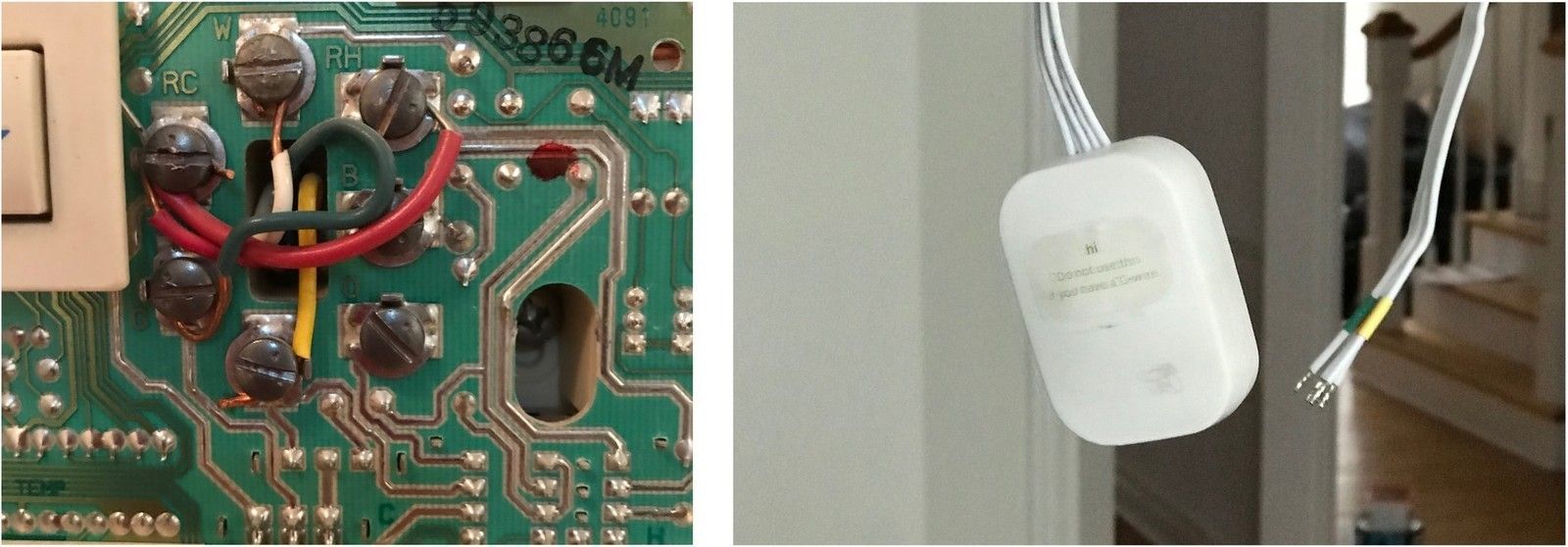

  5. Если у вас нет провода с надписью «C», то вам нужно устанавливать PEK (Power Extender Kit) на плате контроллера в вашей печи.
  6. После того, как все подключено, вы можете подключи свой термостат и продолжайте установку приложения, подробно описанную в нашем руководстве.

Бежать в коряги

Хотя ecobee старается изо всех сил смягчить последствия для большинства сценариев для печей и термостатов (и они тоже отлично справляются с этой задачей), вы не можете попасть в категорию простой установки. Я попал в эту несчастную категорию двумя способами. Во-первых, у меня не было провода с надписью «С».

Провод «C» — это провод с питанием, который подает 24 В переменного тока на ваш термостат. Некоторые старые термостаты используют батареи для питания и не нуждаются в источнике питания. PEK, предоставляемый ecobee, может помочь с подачей 24 В переменного тока, предоставляя провод для подключения к соответствующему разъему «C» на плате управления печи, а затем выполняя некоторое внутреннее управление питанием, чтобы обеспечить питание через другие метки и подключенные провода.

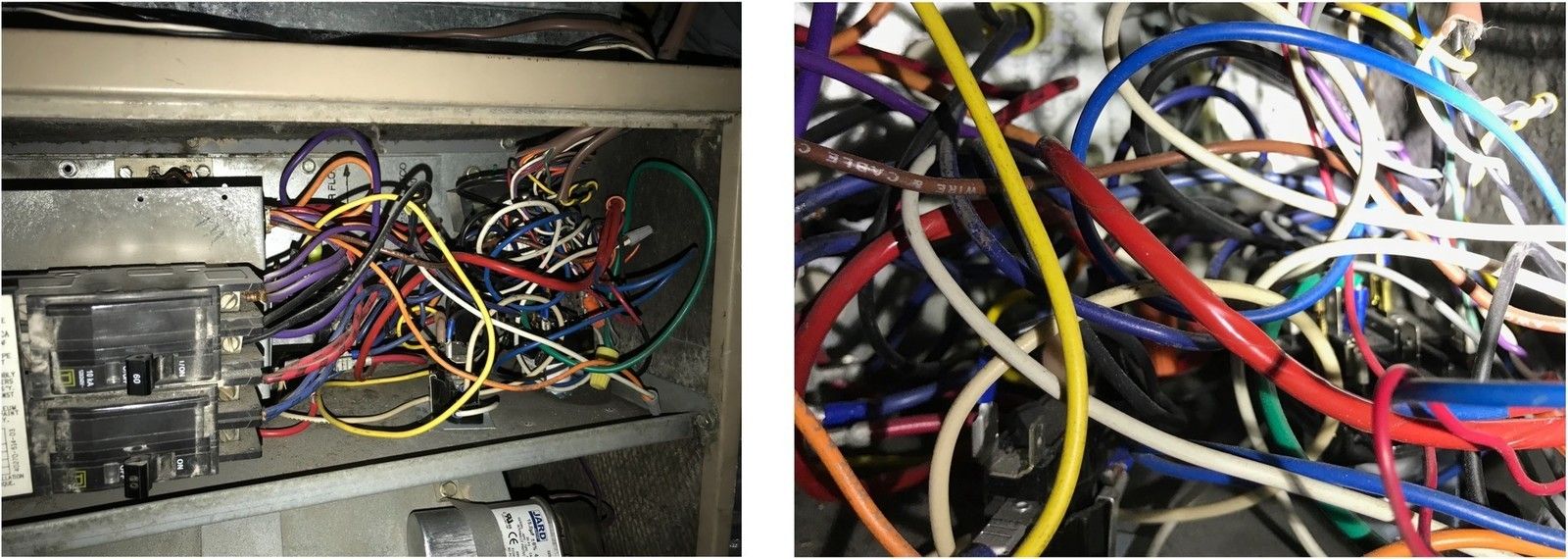

Моим следующим очевидным шагом было установить PEK, предоставленный ecobee. Итак, я пошел в топочную, открыл боковой люк печи, чтобы получить доступ к внутренностям, и был встречен этим кошмаром:

Во-вторых, у меня не только не было провода с маркировкой «С», но у меня также не было связанной платы управления печью с какими-либо маркированными проводами. Хлоп!

Мне повезло, что у меня было четыре неподключенных и немаркированных провода (синий, черный, оранжевый, коричневый), не связанных с какой-либо системой, которая шла от термостата до печи. Поэтому у меня была проводка, просто нет соединения или платы управления для подключения. Но не бойся; Вот несколько шагов, которые мы предприняли, чтобы все заработало.

РАБОТА С HVAC WIRING ОПАСНА! НЕ ИСПОЛЬЗУЙТЕ НИКАКИХ ЭТИХ ШАГОВ БЕЗ СОВЕТА ОПЫТНОГО ТЕХНИКА ОВКВ!

Если у вас двойная система отопления и охлаждения, есть вероятность, что вы сможете определить маркировку провода «C», увидев, как ваша внешняя система кондиционирования подключена к панели. Один из проводов должен быть подключен к трансформатору 24 В переменного тока, который является потребностью в мощности, необходимой для провода типа «С».

  1. Включите печи выключатели от.
  2. след проводка от термостата до печи. Убедитесь, что любые неиспользуемые провода (в моем случае это были синие / черные / оранжевые / коричневые) на стороне термостата также не подключены к чему-либо на стороне печи.
  3. след 2-проводная проводка от внешнего блока переменного тока к печи. Один из проводников будет соединен с ЖЕЛТЫМ проводником от термостата (скорее всего, с использованием Marrete). Другой провод будет подключен к стороне C трансформатора 24 В переменного тока. Мой трансформатор на 24 В переменного тока был позади всех проводных беспорядков. Но как только я отодвинул провода в сторону (ДВОЙНАЯ ПРОВЕРКА ВЫКЛЮЧАТЕЛЕЙ ВЫКЛЮЧЕНА!), Я мог видеть прямоугольный трансформатор с указанными в нем характеристиками 24 В переменного тока.
  4. Выберите любой из неиспользуемых проводников (синий проводник, который я выбрал) из проводки термостата, и соединять он вместе с другим проводником от внешнего блока переменного тока к стороне C трансформатора 24 В переменного тока (все они должны быть в одном и том же месте).
  5. Убедитесь, что нет открытых проводов, и включите выключатели обратно. на.
  6. Контрольная работа соединение с мультиметром на конце термостата проводки, если вы обнаружите, обнаруживаете ли вы 24 В переменного тока между проводом, который вы только что подключили к печи (в моем случае синим), и красным проводом RH.
  7. После того, как вы подтвердите, что на вашем вновь подключенном проводе есть правильное напряжение, вы можете подключить его к клемме «C» на панели разъемов ecobee и завершить установку!

Последняя вещь

Если у вас нет платы управления печью, как у меня, то вам нужно убедиться, что вентилятор вентилятора управляется термостатом, а не печью. Это можно сделать на самом термостате ecobee под предпочтения.

Последние мысли

Есть ли у вас какие-нибудь «умные» истории об инсталляциях, которыми вы хотели бы поделиться? Дайте нам знать, как вы исправили их в комментариях!

Я хотел бы поблагодарить / u / jam905 на форумах reddit / r / ecobee за всю его / ее помощь в работе.
