Как починить камеру в iPhone 4S с тыльной стороны |

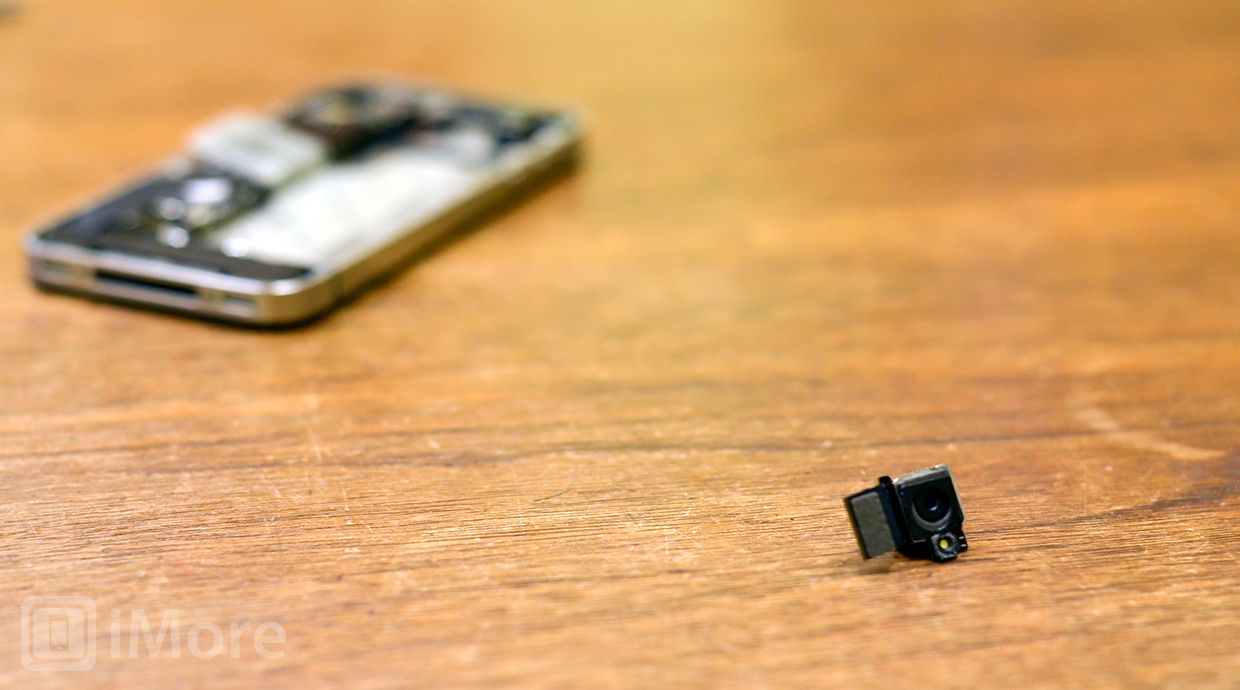

Как заменить камеру заднего вида в iPhone 4S

В iPhone 4S есть отличная камера, которая может снимать удивительные фотографии, поэтому, если эта камера перестает работать, это довольно большое дело. Если ущерб не покрывается AppleCare или страховкой, это также может быть дорогостоящей проблемой. К счастью, самостоятельный ремонт возможен и не слишком сложен. Это займет у вас около 20-30 минут и обойдется вам менее чем в 60 долларов, что делает его отличным вариантом для тех, кто не имеет гарантии и не рассматривает возможность приобретения нового телефона.

Следуйте инструкциям, и мы быстро вернем Вашу камеру iPhone 4S в рабочее состояние.

Отказ от ответственности: Как и в случае любого ремонта, iMore не несет ответственности за любой ущерб, который вы можете нанести вашему устройству. Также стоит учесть, что открытие вашего устройства для выполнения любого ремонта или модификации может привести к аннулированию гарантии Apple. Если вам неудобно открывать устройство, не надо. Будьте предельно осторожны и осторожны при выполнении ремонта на любом устройстве.

Что вам нужно, чтобы сделать замену задней камеры iPhone 4S своими руками

iMore рекомендует использовать только качественные и оригинальные запчасти от известного поставщика, такого как iFixYouri. У них есть качественные запчасти, инструменты и многое другое для всех ваших потребностей ремонта.

  • Замена камеры в сборе
  • 5-точечная отвертка
  • Стандартная отвертка Phillips № 000
  • Spudger инструмент
  • Лезвие бритвы
  • Инструмент для открывания iSesamo (необязательно, но отлично подходит для прокладки кабелей и нанесения клея под клей)

Выключите ваш iPhone 4S

iPhone 4S скользит, чтобы выключить

Перед выполнением какого-либо ремонта вы всегда должны выключить устройство, прежде чем открывать его.

Снимите заднюю панель

  1. Используя ваш защитная отвертка, Удалите 2 винта с каждой стороны порта разъема док-станции.
  2. Винты для док-станции iPhone 4S

  3. Отложите их в сторону. Они оба одинакового размера и длины, поэтому не имеет значения, если вы их перепутаете. Они взаимозаменяемы.
  4. Аккуратно сдвиньте заднюю пластину, приложив немного пальцев внизу пальцами и скользя вверх.
  5. iPhone 4S снять заднюю панель

  6. Теперь снимите заднюю панель и отложите ее в сторону.
  7. удаление iPhone 4S назад

Снимите аккумулятор и заземляющий зажим

  1. Используя ваш # 00 крестовая отвертка, выкрутите два винта, удерживающие аккумулятор на месте.
  2. верхний винт аккумулятора iPhone 4Sнижний винт батареи iPhone 4S

  3. Эти винты имеют разную длину, поэтому убедитесь, что вы помните, какой из них идет куда. Тот, который немного больше, это нижний винт.
  4. Под зажимом для аккумулятора находится маленький заземляющий зажим, на котором расположен первый винт. Используйте свой инструмент spudger или пальцем, чтобы удалить его, прежде чем приподнять клип. Много раз он может летать, если вы сначала не удалите его, а затем вам будет трудно его найти, поэтому лучше сначала удалить его.
  5. удаление заземляющего зажима iPhone 4Sзажим для заземления iPhone 4S

  6. Теперь используйте ваш инструмент spudger и в нижней части зажима для батареи осторожно приподнимите его, чтобы он выдвинулся вверх.
  7. зажим для аккумулятора iPhone 4S

  8. Переместитесь к краю iPhone, где расположены кнопки регулировки громкости, и используйте ваш инструмент spudger аккуратно приподнять аккумулятор. Он приклеен большим количеством клея, поэтому соблюдайте осторожность при подъеме вверх, чтобы не согнуть аккумулятор. Вот почему я не использую пластиковую вкладку, которая предоставляется. Это обычно разрывает или сгибает батарею. Если одна из частей устойчива, переместите инструмент для подглядывания немного ниже и осторожно начните поднимать его в разных местах, стараясь не приближаться слишком близко к кабелям кнопки регулировки громкости вверх.
  9. удаление батареи iPhone 4S

  10. После того как вы вытащили аккумулятор из iPhone 4S, мы можем приступить к установке нового аккумулятора.

Снимите верхний щит логической платы

Кабель камеры защищен верхним серебряным экраном логической платы. Чтобы заменить его, нам нужно снять этот щит на несколько минут.

  1. Удалите 4 винта, помеченных на рисунке ниже, используя # 00 крестовая отвертка убедившись, что вы помните, какой винт пришел откуда, поскольку они все разных размеров.

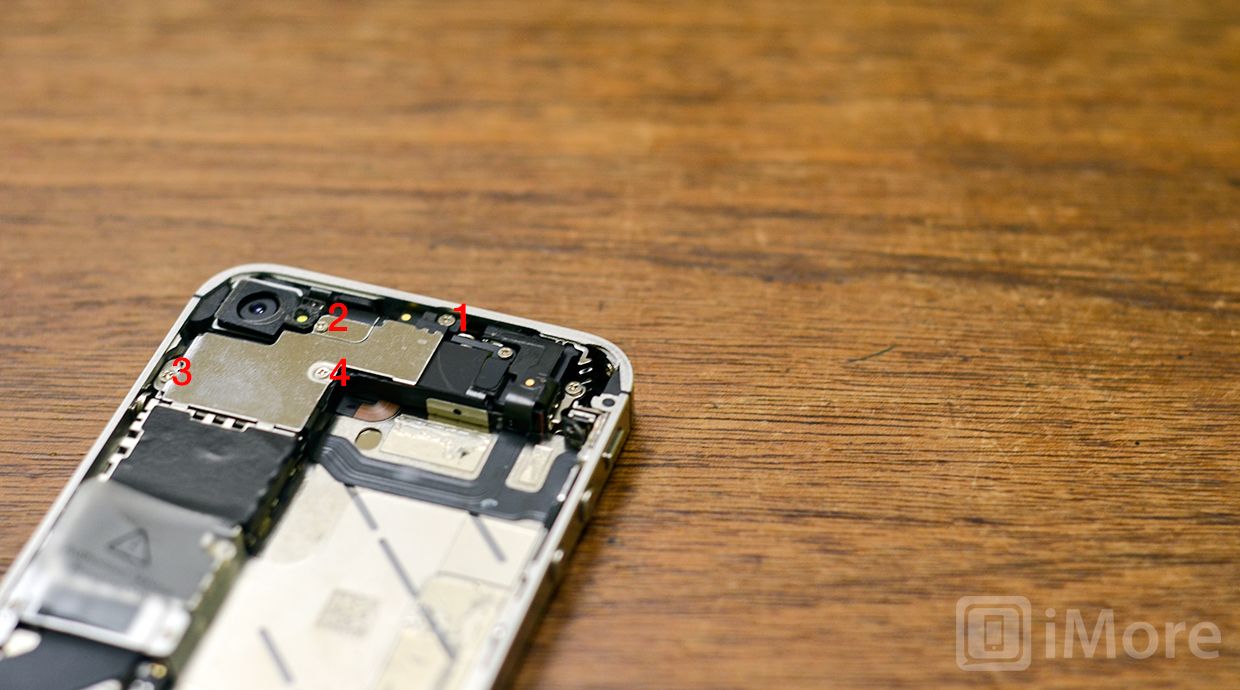

  2. винты экрана доски логики верхней части iphone 4s

  3. Используйте свой инструмент spudger тщательно приподнять щит. Внизу щита есть крошечная застежка. Вам нужно убедиться, что вы слегка надавили на верхнюю часть щита, чтобы он выскользнул. Как только это произойдет, вы можете вытащить щит из iPhone.

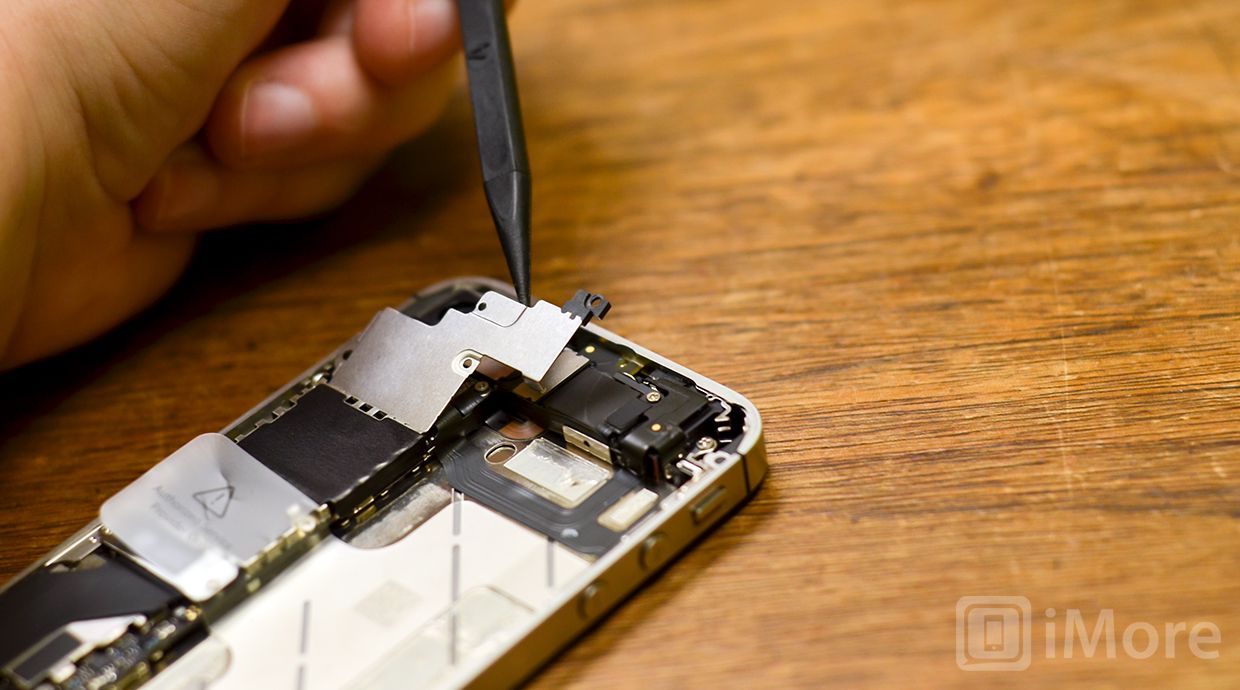

  4. удаление экрана логической платы iphone 4s top

  5. Отложите щит на несколько минут.

Заменить заднюю камеру в сборе

  1. Камера подключена в верхнем левом углу только одним шлейфом. Используйте свой инструмент spudger аккуратно оторвать камеру от платы логики.

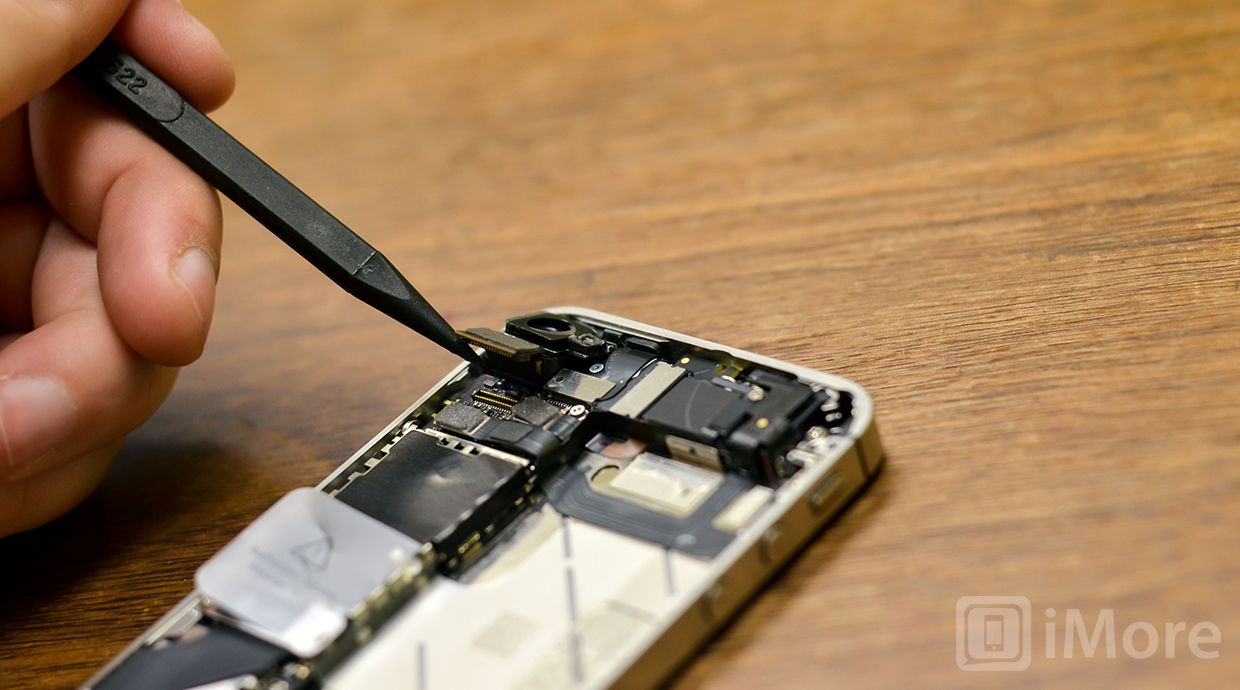

  2. iphone 4s снимите камеру заднего вида

  3. Удалите неисправную сборку камеры из вашего iPhone 4S.

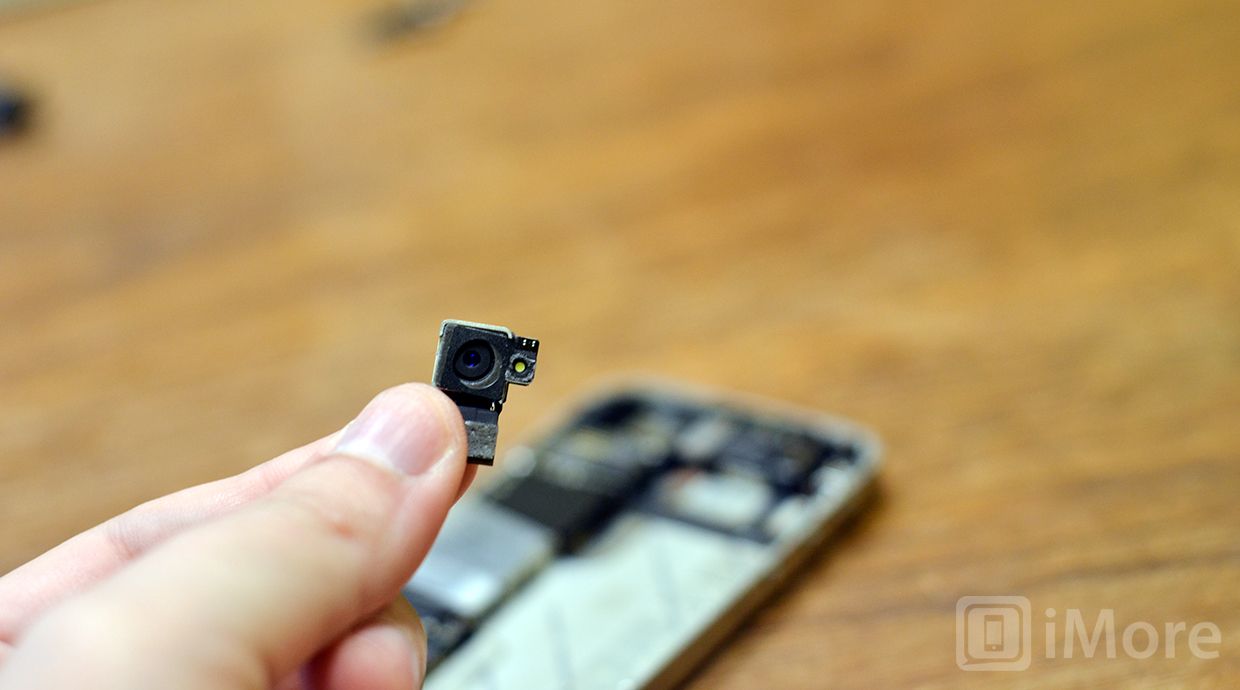

  4. камера iphone 4s удалена

  5. Теперь поместите новую сборку камеры в iPhone и прикрепите ее к плате логики.

Заменить верхний щит платы логики

Теперь, когда новая сборка камеры закреплена на плате логики, мы можем пойти дальше и заменить экран.

  1. Вы заметите, что с левой стороны щита есть маленькие зубчики. Они проскальзывают в щит с левой стороны платы логики. Выровняйте их и аккуратно положите обратно на щит.
  2. Убедитесь, что застежка на правой нижней стороне платы логики также расположена под кабелями и в пазу. На этом этапе все отверстия для винтов также должны быть выровнены.
  3. удаление экрана логической платы iphone 4s top

  4. Используйте свой # 00 крестовая отвертка заменить 4 винта, которые вы удалили ранее.
  5. винты экрана доски логики верхней части iphone 4s

Замените аккумулятор и заземляющий зажим

  1. Обратите внимание на то, как кабель сгибается на вашей старой батарее, и если новая не сжимается таким же образом, вставьте в нее сгибы, прежде чем вставлять ее в iPhone 4S.
  2. iPhone 4S аккумуляторный кабель

  3. Выровняйте заземляющий зажим, который вы сняли ранее, над отверстием для винта, прежде чем отключить аккумулятор.
  4. положение зажима заземления iPhone 4S

  5. Прикрепите аккумулятор на место к плате логики, затем установите аккумулятор и нажмите на него, чтобы убедиться, что клей прилипает.
  6. Замените два винта, которые вы удалили на предыдущем этапе, начиная с верхнего, используя # 00 крестовая отвертка. Убедитесь, что зажим заземления остается на месте. Другой рукой держите ее прямо, пока вы не замените верхний винт.
  7. верхний винт аккумулятора iPhone 4S

  8. Теперь замените нижний винт.
  9. нижний винт батареи iPhone 4S

Заменить заднюю панель

  1. Для замены задней панели выровняйте петли по краям. Это должно упасть прямо на место. Там будет разрыв в нижней части.
  2. iPhone 4S снять заднюю панель

  3. Используя небольшое давление, сдвиньте крышку на место большими пальцами. Если есть сопротивление, убедитесь, что петли выровнены правильно и не прижимайте его, и вы можете легко защелкнуть петлю, если она что-то зацепит.
  4. После того, как задняя крышка надежно закреплена на одном уровне с антенной, замените два винта с каждой стороны разъема док-станции, используя защитная отвертка.Винты для док-станции iPhone 4S

И … готово!

Вот и все. Теперь, когда вы закончили сборку вашего iPhone 4S, вы можете продолжить и включить его. Зайдите в приложение камеры и протестируйте новую камеру, чтобы убедиться, что она работает правильно. Это все, что нужно сделать. Теперь вернемся к съемке всех этих удивительных фотографий.
