Как заменить сломанный экран iPhone 3G или 3GS |

Вам повезло: замена экрана — это относительно простой ремонт. Вам просто понадобится несколько инструментов и новая сборка дигитайзера, чтобы превратить ваш сломанный iPhone 3G или 3GS в новый! (Psst: Этот ремонт также может исправить не отвечающую кнопку home).

Отказ от ответственности: Как и в случае любого ремонта, iMore не несет ответственности за любой ущерб, который вы можете нанести вашему устройству. Также стоит учесть, что открытие вашего устройства для выполнения любого ремонта или модификации может привести к аннулированию гарантии Apple. Если вам неудобно открывать устройство, не надо. Никогда не используйте проводящий инструмент для поднятия или подъема кабелей. Всегда используйте пластиковый инструмент для подглядывания или spudger. И, конечно же, убедитесь, что ваше устройство выключено перед началом любых ремонтных работ.

Что вам нужно

iMore рекомендует использовать только качественные и оригинальные запчасти от известного поставщика, такого как iFixYouri. У них есть подходящие детали и инструменты для всех ваших нужд ремонта.

Примечание. Несмотря на то, что шаги для этого ремонта одинаковы для обеих моделей телефонов, деталь отличается, поэтому убедитесь, что вы заказали правильную сборку дигитайзера для вашего устройства.

  • Сборка дигитайзера iPhone 3GS
  • iPhone 3G дигитайзер в сборе
  • Бутылка с соской
  • Стандартная отвертка Phillips № 000
  • Spudger инструмент
  • Лезвие бритвы
  • Инструмент для открывания iSesamo (необязательно, но отлично подходит для прокладки кабелей и нанесения клея под клей)

Выключить телефон

Перво-наперво, выключите устройство. Удерживая кнопку питания, сдвиньте, чтобы выключить. Как только устройство полностью выключено, перейдите к следующему шагу.

Удалите винты разъема док-станции

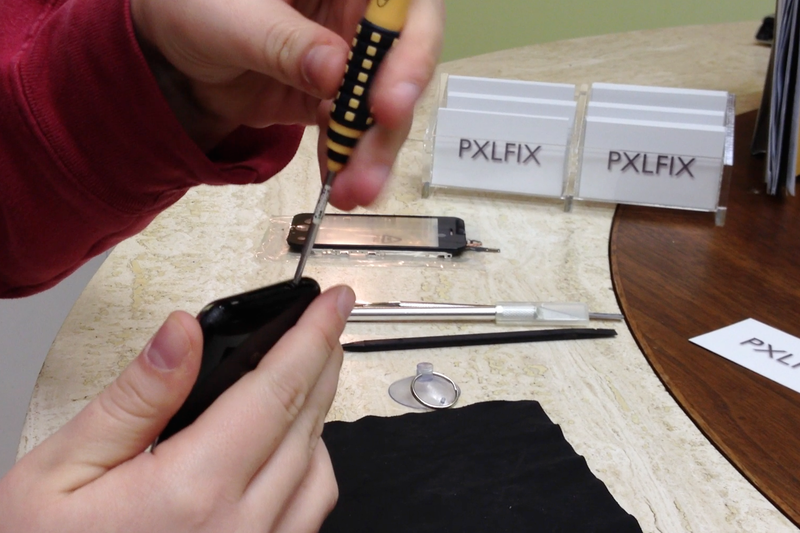

С помощью крестообразной отвертки № 00 выверните 2 винта, расположенные с каждой стороны разъема док-станции.

Удалить старый дигитайзер в сборе

Эта часть может быть немного хитрой, поэтому, пожалуйста, делайте это с особой осторожностью, чтобы не порвать кабели во время процесса.

Метод с присоской (рекомендуется):

Самый простой способ удалить старый дигитайзер — использовать присоску, чтобы поднять старый экран.

  1. Расположите присоску на экране прямо над кнопкой «Домой».
  2. Другой рукой удерживайте раму, осторожно потянув ее на присоске.
  3. Цель состоит в том, чтобы освободить нижнюю часть дигитайзера. Не тяните прямо вверх. В правом верхнем углу вашего iPhone есть 3 кабеля. Вы не хотите порвать их. Просто потяните вверх, пока не откроется нижняя часть сборки.
  4. После того, как вы подняли нижнюю часть, вы можете снять присоску.

Метод Spudger / бритвенное лезвие (используйте этот метод только как дополнительный метод):

Если ваш экран треснул над кнопкой «Домой», присоска может не создать достаточно прочного уплотнения, чтобы вы могли потянуть дигитайзер вверх. Если это так, вам нужно использовать лезвие или spudger, чтобы удалить его.

  1. Начиная с нижнего левого угла, вставьте пластиковый spudger и осторожно приподнимите. Как только первая сторона начинает всплывать, сделайте то же самое в нижней правой части.
  2. Запустите инструмент pry вдоль нижней части устройства, чтобы открыть нижнюю часть сборки. Будьте особенно внимательны в области кнопок домой.

Снимите кабели, которые крепят дигитайзер в сборе к плате логики:

Как только у вас откроется нижняя часть блока дигитайзера, мы можем отсоединить кабели, прикрепляющие его к плате логики.

  1. Аккуратно поднимите ваш дигитайзер, чтобы четко видеть 3 кабеля в правом верхнем углу вашего iPhone.

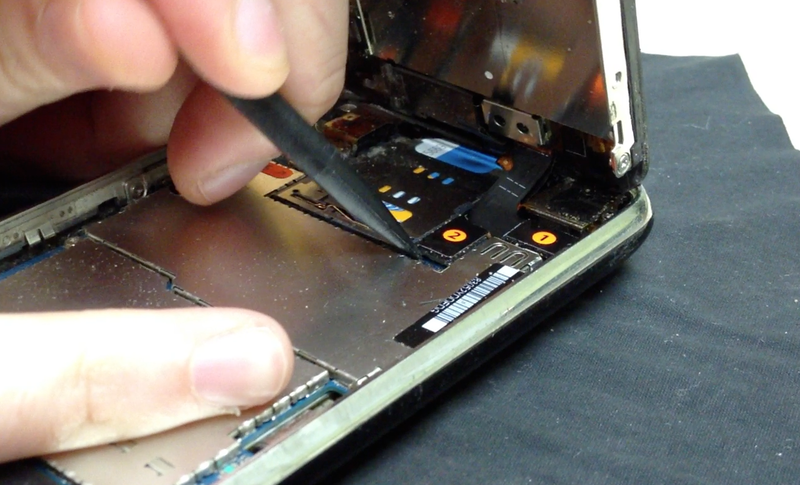

  2. С помощью пластикового spudger или инструмента pry вам нужно отсоединить первые два кабеля, которые крепят дигитайзер и ЖК-дисплей. Они должны быть помечены оранжевыми наклейками с номерами 1 и 2. Просто аккуратно вытяните их с платы логики.

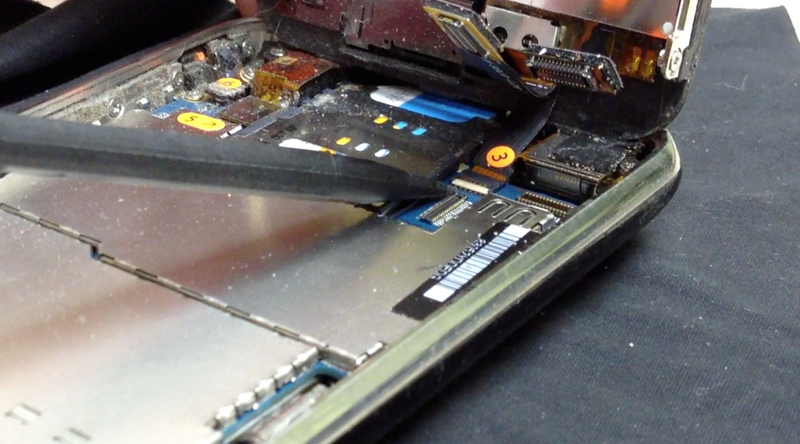

  3. Под этими кабелями вы увидите еще один, помеченный как кабель 3. Этот немного сложнее, так как он ограничен. Вам нужно будет осторожно открыть застежку, удерживая ее в застежке. Это крошечный белый клип. Просто вставьте его вверх, и тогда кабель номер 3 должен выскользнуть прямо.
  4. Снимите дигитайзер в сборе и отложите его для снятия ЖК-дисплея.

Снимите ЖК-дисплей со старой сборки и поместите его в новую сборку.

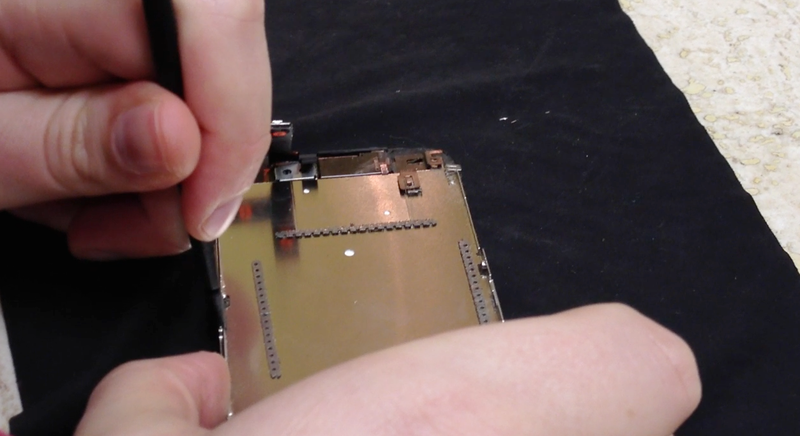

  1. Есть 6 винтов, удерживающих ЖК-дисплей на месте. Они все одинакового размера. Три на левой стороне рамы, 2 на правой стороне рамы и 1 в правом верхнем углу, удерживая индукционный изгиб. Удалите все 6 винтов с помощью крестовой отвертки № 00 и отложите их в сторону.
  2. Затем используйте инструмент pry, чтобы медленно вывести ЖК-дисплей из старой сборки с левой и правой сторон. Это должно выйти довольно легко. Просто будьте особенно осторожны, чтобы не поцарапать его при снятии. ЖК-дисплей и задняя панель будут удалены одним куском, когда они склеены.
  3. Установите на место ЖК-дисплей и рамку в новой сборке и замените все 6 винтов в новой сборке. Обязательно удалите любую защитную пленку с внутренней стороны новой сборки перед установкой ЖК-дисплея. Это также хорошее время для проверки наличия пыли между ЖК-дисплеем и новым цифровым преобразователем. Я использую воздушную тряпку, когда необходимо, чтобы убедиться, что никто не застревает внутри устройства.

Соберите дигитайзер

  1. Начните с кабеля номер 3, который зажимает вниз. Сидеть может быть немного сложно. Используйте пластиковый spudger, чтобы направить его в отверстие, если это необходимо. Затем нажмите вниз на зажим, который удерживает его на месте.
  2. Затем протолкните кабели номер 1 и 2 на плату логики.
  3. Чтобы закрепить новый узел дигитайзера на месте, начните сверху и убедитесь, что он выровнен. После того, как верх будет сдвинут вниз и защелкнут, защелкните нижнюю часть на месте с каждой стороны кнопки «Домой».
  4. Замените два винта разъема док-станции.

И … готово!

Это оно! Теперь у вас есть новый дигитайзер на вашем iPhone 3G или 3GS! Снова включите iPhone и протестируйте дигитайзер. Если сенсорный экран не отвечает, снова извлеките дигитайзер и убедитесь, что кабель № 2 полностью вставлен в плату логики и правильно установлен. Также проверьте ваш датчик приближения во время разговора и убедитесь, что он работает нормально.

Вы сделали этот ремонт самостоятельно? Дайте нам знать, как все прошло!
